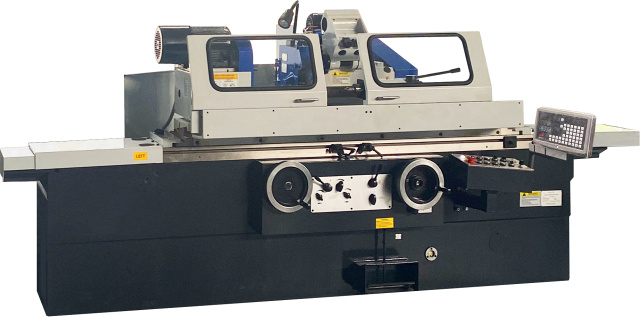

Универсальный круглошлифовальный станок UNIVEQ UGU 32200H
Артикул: 9148370ugu_32200h_2 Код товара: 105958
Станки предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходят для мелкосерийного производства, инструментального производства или ремонтных сервисных центров. Варианты управления: Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Область применения UNIVEQ UGU 32200H
Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Инструментальное производство
Схемы обработки UNIVEQ UGU 32200H
Конструктивные особенности UNIVEQ UGU 32200H
 |

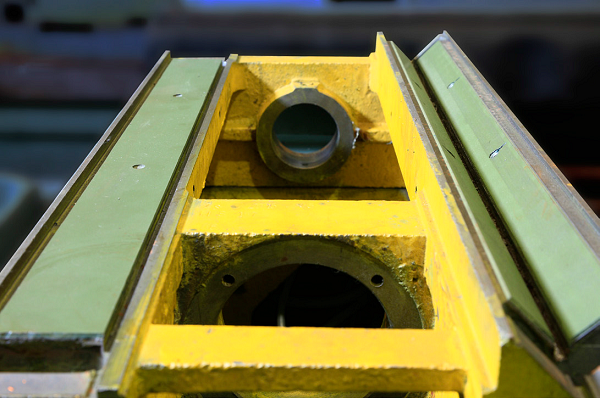

Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка в зависимости от модели от 4 до 7 тонн. |
 |
Рабочий стол и шлифовальный узел Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи. Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали. |
 |

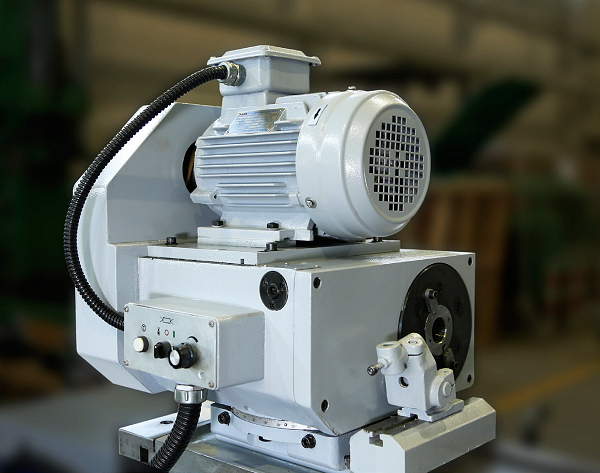

Передняя бабка Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки. Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки. |
 |
Шпиндель шлифовального круга Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60. |
Комплектация UNIVEQ UGU 32200H
Стандартная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Поводки для наружного шлифования |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Дополнительная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Технические характеристики UNIVEQ UGU 32200H
| Характеристика | Значение |
|---|---|
| ЦЕНА | 12 112 216 ₽ |
| Расстояние между центрами, мм | 2000 |
| Диаметр наружного шлифования, мм | 8 - 320 |
| Макс. масса заготовки в центрах, кг | 150 |
| Тип шлифования | Круглое наружное и внутреннее шлифование |
| Высота центров, мм | 180 |
| Скорость подачи стола, м/мин | 0,1 - 4 (гидравлика) |
| Конус передней / задней бабки | Морзе 4 |
| Перемещение пиноли задней бабки, мм | 30 |
| Мощность электродвигателя шлифовального круга, кВт | 5,5 |
| Размер шлифовального круга (D x d x B), мм | 400 х 203 х 50 (400 х 203 х 32) |
| Мин. диаметр шлифовального круга, мм | 300 |
| Наличие ЧПУ | нет |
| Вес, кг | 3080 |
