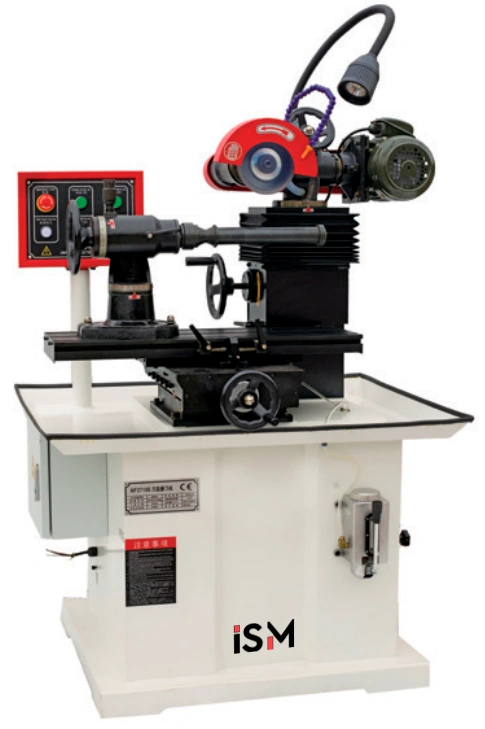

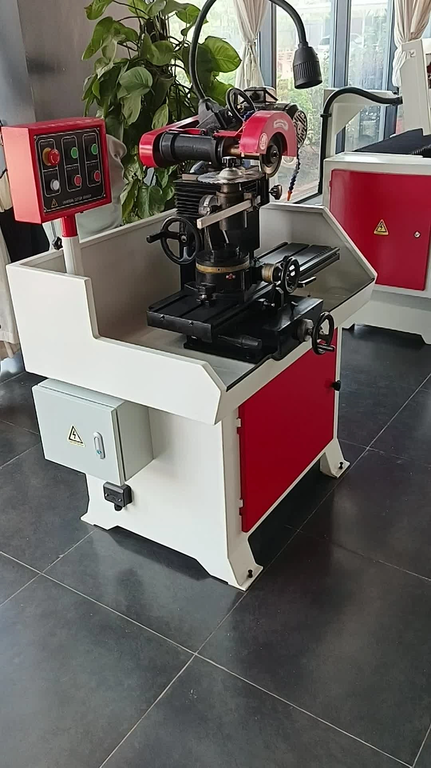

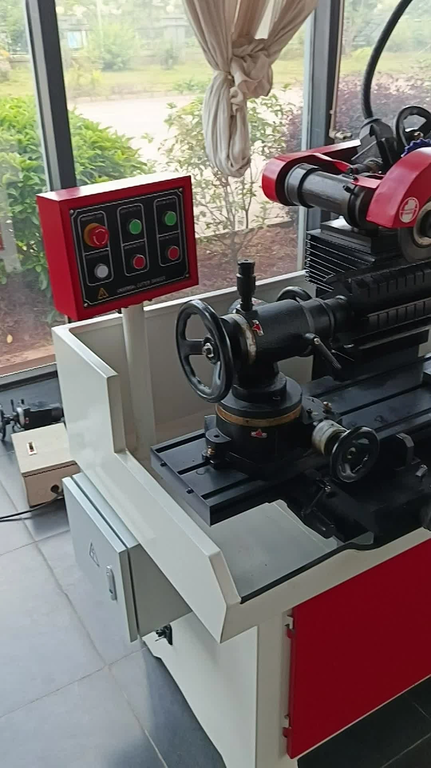

Универсальный заточной станок ISM-2719В
Артикул: pri64136 Код товара: 108186
Станок предназначен для заточки многозубого режущего инструмента, применяемого в деревообработке и металлообработке – дисковые пилы, насадные фрезы, строгальные головки, концевой инструмент.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:
ПРЕИМУЩЕСТВА:
- Не дорогая цена
- Простая и высокоточная настройка параметров заточки по измерительным лимбам
- Надежная массивная станина
- Стол на линейных направляющих
- Универсальность по типу затачиваемого инструмента
- Система смазки подвижных агрегатов
- Подача охлаждающей жидкости в зону заточки
Конструктивные особенности ISM ISM-2719В
 |

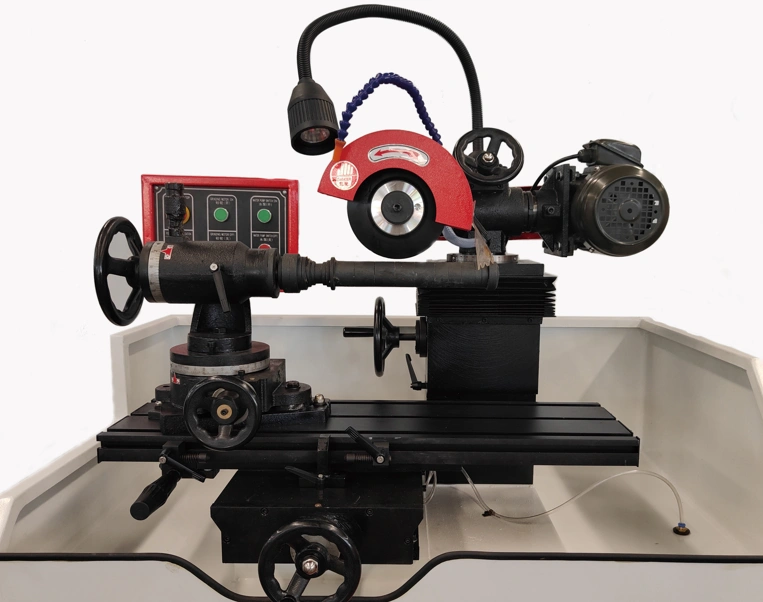

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ Оправка предназначена для выскокоточной заточки насадных фрез. Оснащена измерительным лимбом для точного выставления угловых параметров |
 |
ЗАДНЯЯ КОНТРОПОРА Задняя контропора вала входит в базовую комплектацию станка. Контропора препятствует провисанию вала при заточке тяжелых массивных фрез , обеспечивая высокую точность. |
 |

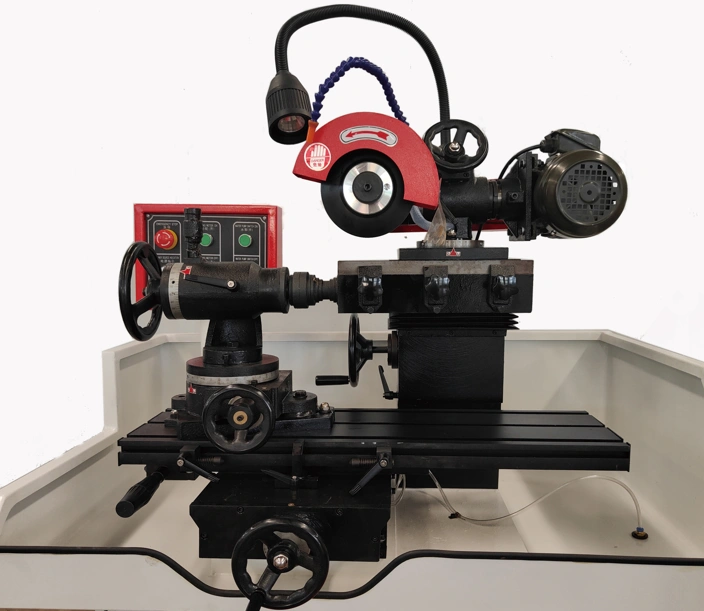

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НОЖЕЙ Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки |
 |

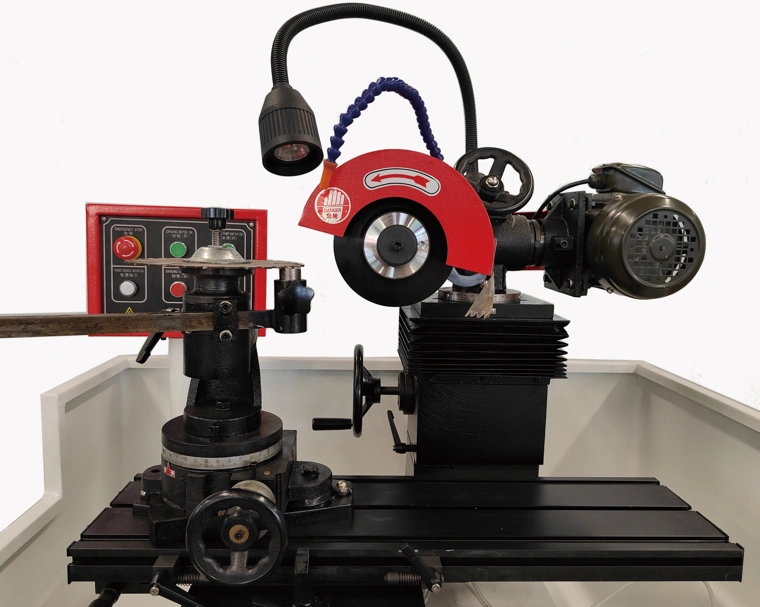

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 500 мм. |
 |

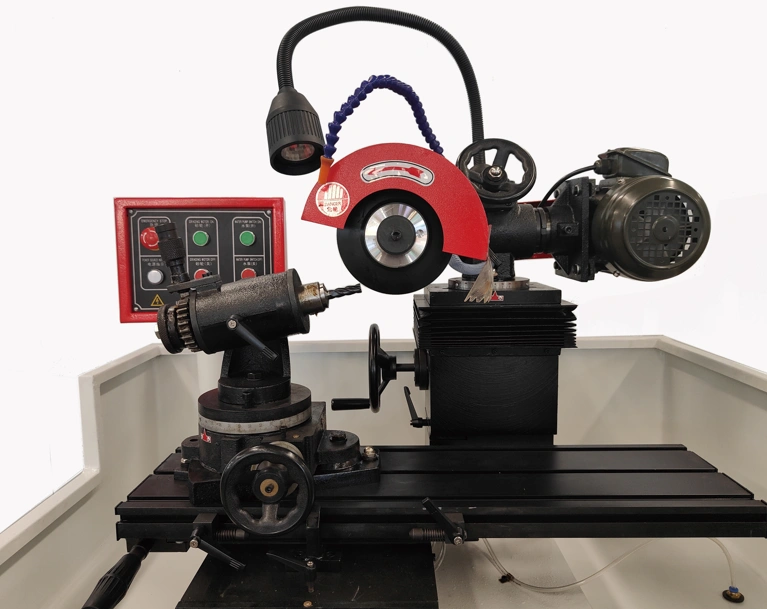

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ Приспособление для ручной заточки концевых фрез представляет собой державку с цанговым зажимом. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм. Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется визуально |
 |

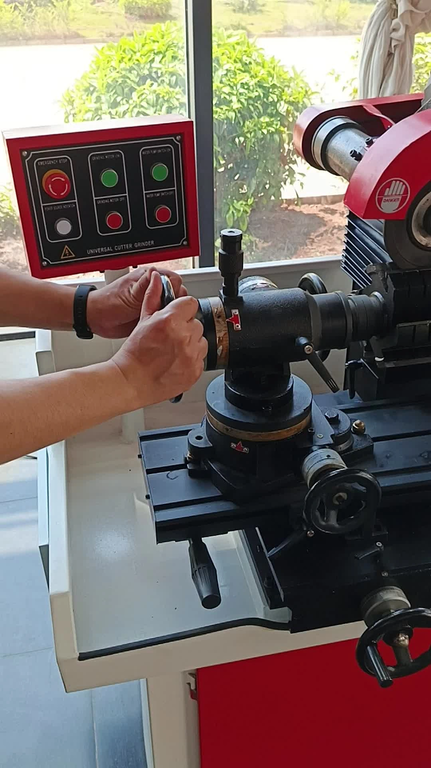

ДЕЛИТЕЛЬНАЯ ГОЛОВКА Позволяет с высокой точностью произвести переход с одной режущей грани на другую с помощью измерительной шкалы |
 |
НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Станок оснащен маховиком с высокоточной шкалой величины съема с точностью 0,005 мм |
 |
ПОВОРОТ ЗАТОЧНОЙ ГОЛОВЫ Заточная голова имеет возможность поворота и наклона при заточке инструмента с наклонной гранью зубьев. Угол поворота и наклона выставляется по выскоточным измерительным шкалам |
 |
ПОДЪЕМ И ОПУСКАНИЕ ЗАТОЧНОЙ ГОЛОВЫ Подъем и опускание заточной головы осуществляется маховиком. Данная регулировка необходима, что бы настроиться на необходимый диаметр инструмента |
 |
ОГРАНИЧИТЕЛИ ХОДА СТОЛА Ограничители хода стола ограничивают движение исходя из длины затачиваемого инструмента |
 |
НАПРАВЛЯЮЩИЕ СТОЛА Передвижение стола происходит по призматическим направляющим с помощью шестерни и зубчатой рейки. Такая система является максимальноточной исключая люфты |
 |
СИСТЕМА СМАЗКИ Станок оснащен механическим лубрикатором для подкачки масла на все подвижные агрегаты |
 |
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В зону заточки подается охлаждающая жидкость. Внутри станка установлен пластиковый бак с электрическим насосом |
Технические характеристики станка ISM ISM-2719В
| Общие характеристики | |
| Максимальный диаметр насадных фрез, мм | 380 |
| Максимальный ход стола, мм | 300 |
| Диаметр затачиваемых дисковых пил, мм | 105 - 500 |
| Размер заточного круга, мм | 150 х 32 |
| Длина затачиваемых ножей, мм | 300 |
| Угол наклона заточного круга, ° | ± 45 |
| Скорость вращения заточного диска, об\мин | 3500 |
| Напряжение питающей сети, В | 380 |
| Мощность узлов | |
| Мощность двигателя системы охлаждения, кВт | 0.04 |
| Мощность двигателя заточного круга, кВт | 0.55 |
| Габаритные размеры | |
| Длина, мм | 950 |
| Ширина, мм | 720 |
| Высота, мм | 1250 |
| Вес, кг | 230 |
