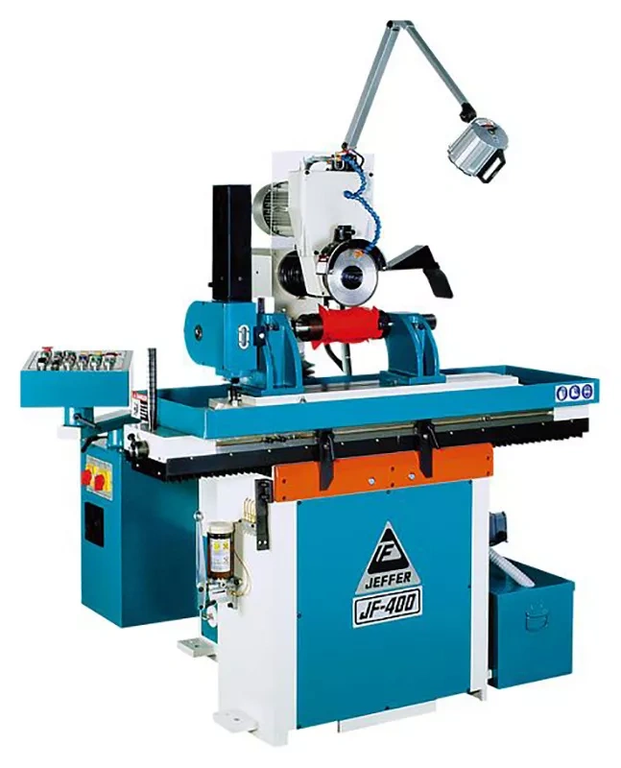

Универсальный заточной станок JEFFER JF-400
(голосов 0)
Артикул: pri29123 Код товара: 108189
Под заказ
Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – насадные фрезы, строгальные головки, концевой инструмент (фрезы и сверла).
Область применения:
Станок рекомендуется для лесопильных производств, домостроительных, мебельных и столярных комбинатов, где применяются:
- насадные прямые и профильные фрезы;
- насадные фрезы для сращивания (микрошип);
- строгальные ножевые головки;
- концевые прямые и профильные фрезы;
- концевые спиральные фрезы;
- сверла, зенковки и т. п.
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Тип затачиваемого инструмента:
Конструктивные особенности JEFFER JF-400
|
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА
Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента Благодаря высокой массе станка не требуется фундамент для его установки |
|
ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м) |
|
АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (РАБОЧЕГО СТОЛА)
Автоматическое перемещение каретки (рабочего стола) осуществляется за счет гидравлического привода:
|
|

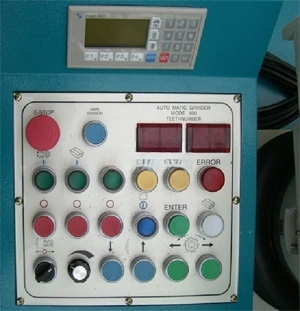

ПАНЕЛЬ УПРАВЛЕНИЯ
Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора С панели управления задается все параметры заточки:
|
|

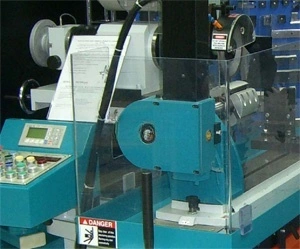

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ И СТРОГАЛЬНЫХ НОЖЕВЫХ ГОЛОВОК
Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки) Максимальная длина заточки 300 мм (стандарт) / 350 мм (опция) |
|
ОПРАВКИ
В комплекте со станком поставляются оправки:
|
|
ДЕЛИТЕЛЬНАЯ ГОЛОВКА
Делительная головка оснащена сервоприводом, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет сервопривода достигается максимальная точность при повороте инструмента (фрезы) на зуб |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА
Поперечное перемещение заточного узла осуществляется за счет сервопривода – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм |
|
СМАЗКА НАПРАВЛЯЮЩИХ
Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте Во время смазки не требуется остановка станка (рабочего стола) |
|

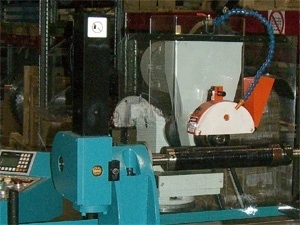

СИСТЕМА ПОДАЧИ СОЖ
Система подачи охлаждающей жидкости позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника |
|
БАК ДЛЯ СОЖ
Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость Емкость бака около 40 литров |
|
СПЕЦИАЛЬНОЕ ПРИСПОСОБЛЕНИЕ С ЗАДНИМ ПОДДЕРЖИВАЮЩИМ ЦЕНТРОМ
Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 300 мм Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол) |
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НОЖЕЙ
Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 230 мм Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки |
|
ПРИСПОСОБЛЕНИЕ TYPE-A ДЛЯ РУЧНОЙ ЗАТОЧКИ КОНЦЕВЫХ СПИРАЛЬНЫХ ФРЕЗ
Приспособление Type-A для ручной заточки концевых спиральных фрез (из твердого сплава или быстрорежущей стали) представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы, как по впадине, так и по диаметру Приспособление устанавливается на заточной стол станка при помощи подставки и зажимается в Т-образных пазах Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале |
Технические характеристики станка JEFFER JF-400
| Общие характеристики | |
| Макс. ход рабочего стола, мм | 400 |
| Диаметр хвостовика концевого инструмента, мм | 3 - 19 |
| Макс. длина инструмента, мм | 350 |
| Макс. наружный диаметр насадного инструмента, мм | 250 |
| Диаметр устанавливаемых пил, мм | 500 |
| Макс. размер насадных фрез, мм | 250 х 350 |
| Макс. размеры плоских ножей (L x B), мм | 350 х 40 |
| Макс. диаметр шлифовального круга, мм | 175 |
| Размеры алмазного шлифовального круга, мм | 175 х 20 |
| Макс. диаметр сверл, мм | 35 |
| Частота вращения шлифовального круга, об/мин | 3000 |
| Напряжение питающей сети, В | 380 |
| Мощность узлов | |
| Мощность электродвигателя шлифовального круга, кВт | 1.5 |
| Мощность (общая), кВт | 2.2 |
| Габаритные размеры | |
| Длина, мм | 1400 |
| Ширина, мм | 1120 |
| Высота, мм | 1730 |
| Вес, кг | 650 |
