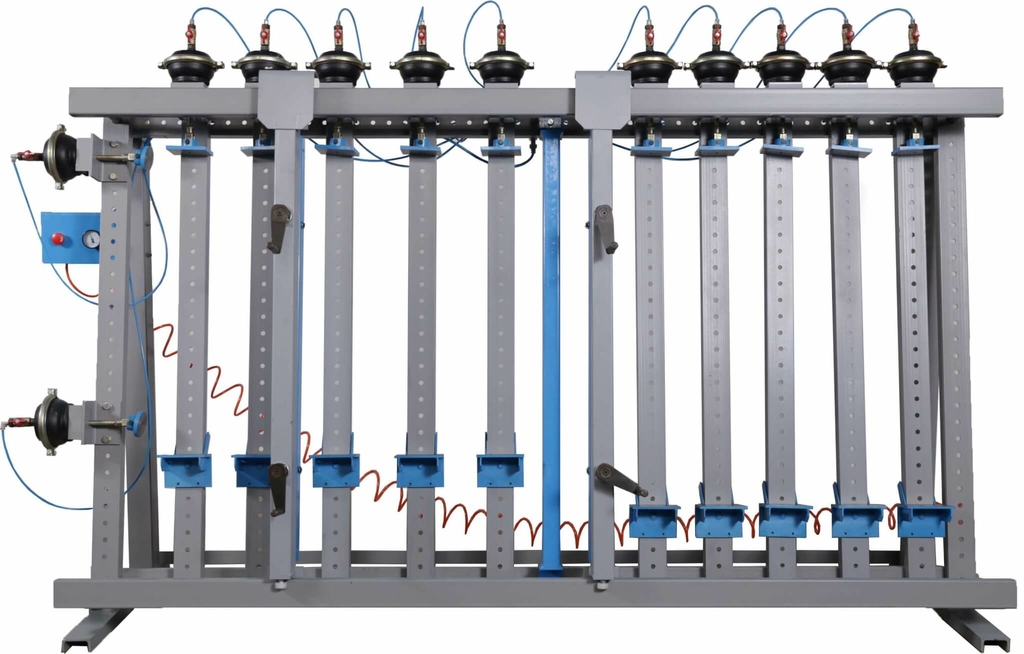

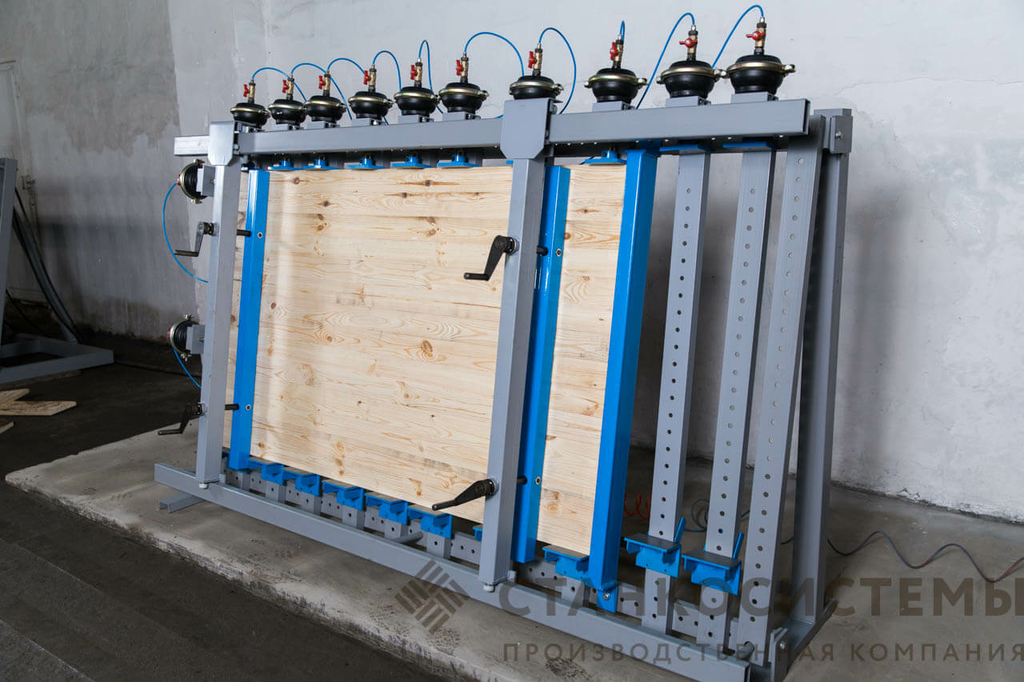

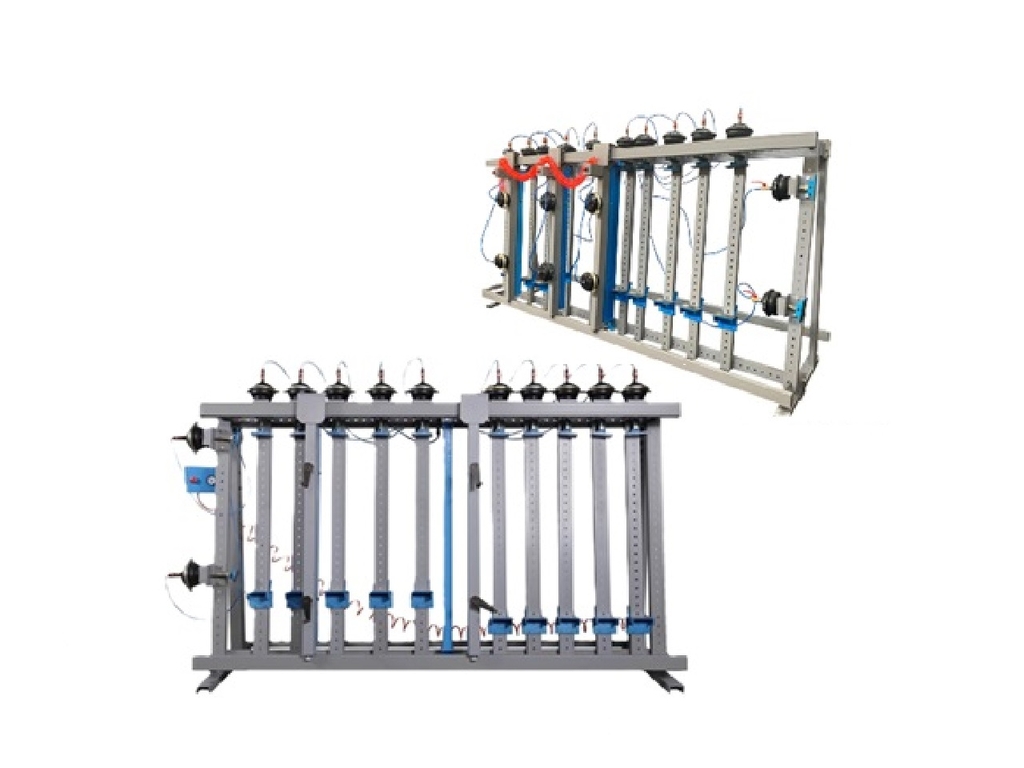

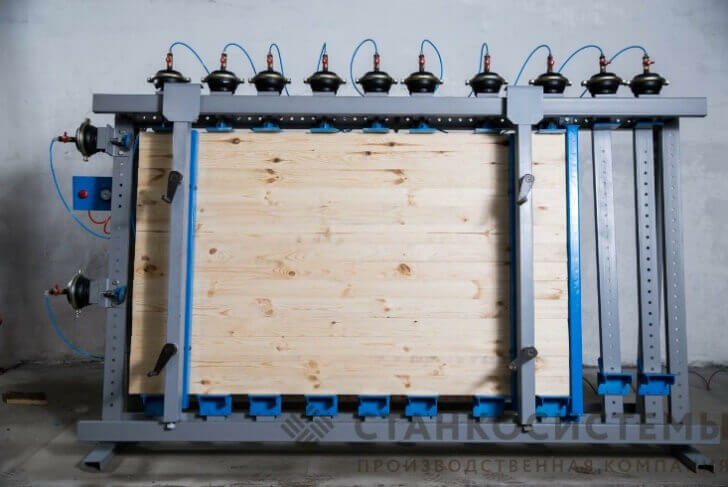

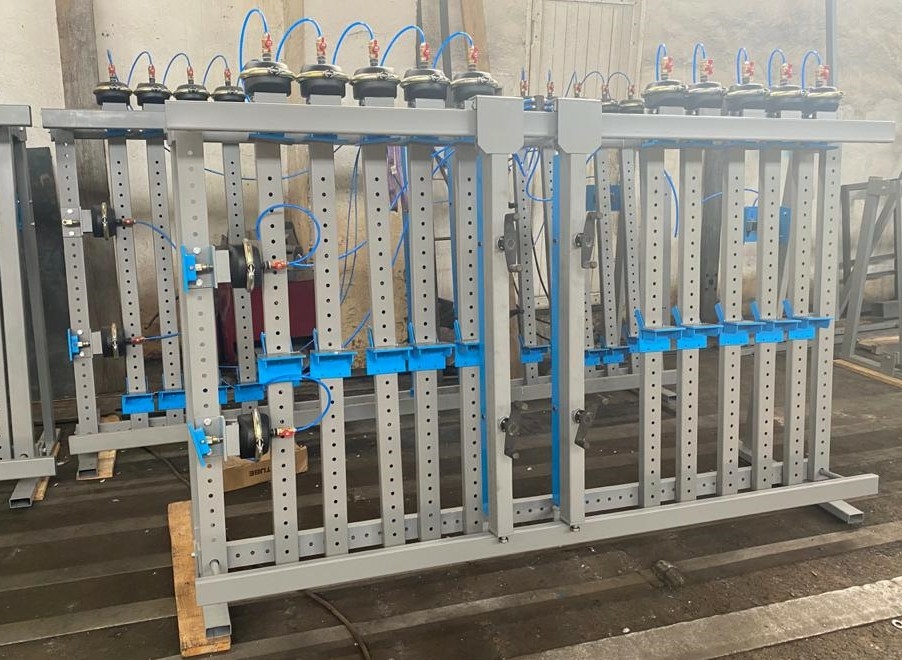

Вайма пневматическая ВП24-2400, ВП24-3000

Пневматическая вайма предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.

Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания древесины из узких длинных щитов или из небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных щитов. Максимальное усилие на один прижим составляет 1400 кгс в вайме модели ВП24 — отличие от вайм моделей ВП17 и ВП18, в которых максимальное усилие 1000 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки. В вайме ВП17 фронтальные прижимы механические, а в модели ВП18 — фронтальные прижимы пневматические.

Вайма для склейки собирается с 1 или с 2 рабочими зонами, а так же фронтальные прижимы устанавливаются механические или пневматические.

Конструктивные особенности Вайм серии ВП24

	Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм. Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным; ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.

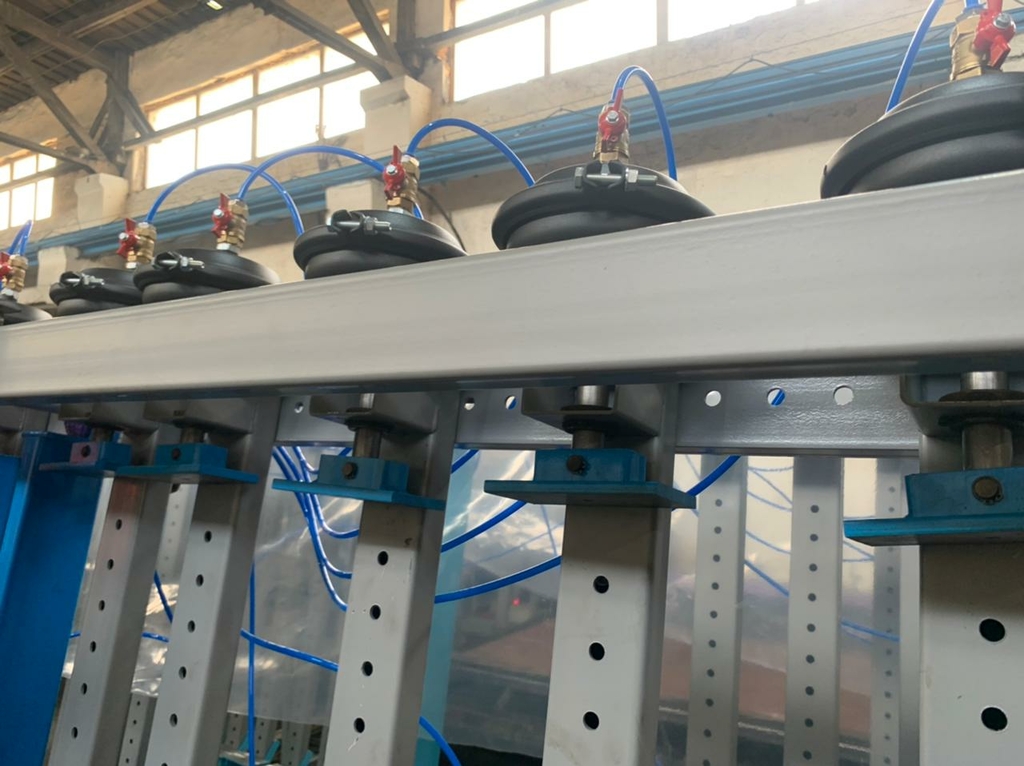

	10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания. Индивидуальные вентили для независимого отключения пневмоцилиндров.
	Два боковых горизонтальных прижима. Конструкция выполнена симметричной. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.
	Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла. Пятки переставляются с шагом 50мм.
	Кнопочный пневмораспределитель облегчает работу с ваймой. Манометр позволяет визуально контролировать рабочее давление в системе.
	Ваймы всегда в наличии. Возможна отгрузка в день обращения.

Пневматическое прессование

Максимальный размер собираемого изделия: 2 400 × 1 200 × 100 мм.

Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

Отличительные особенности:

• возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
• не требует специально подготовленного фундамента.

Получаемые изделия

Технические характеристики вайм серии вп24

Цены на Вайму пневматическую модель ВП24

Дополнительные опции на Вайму пневматическую модель ВП24
