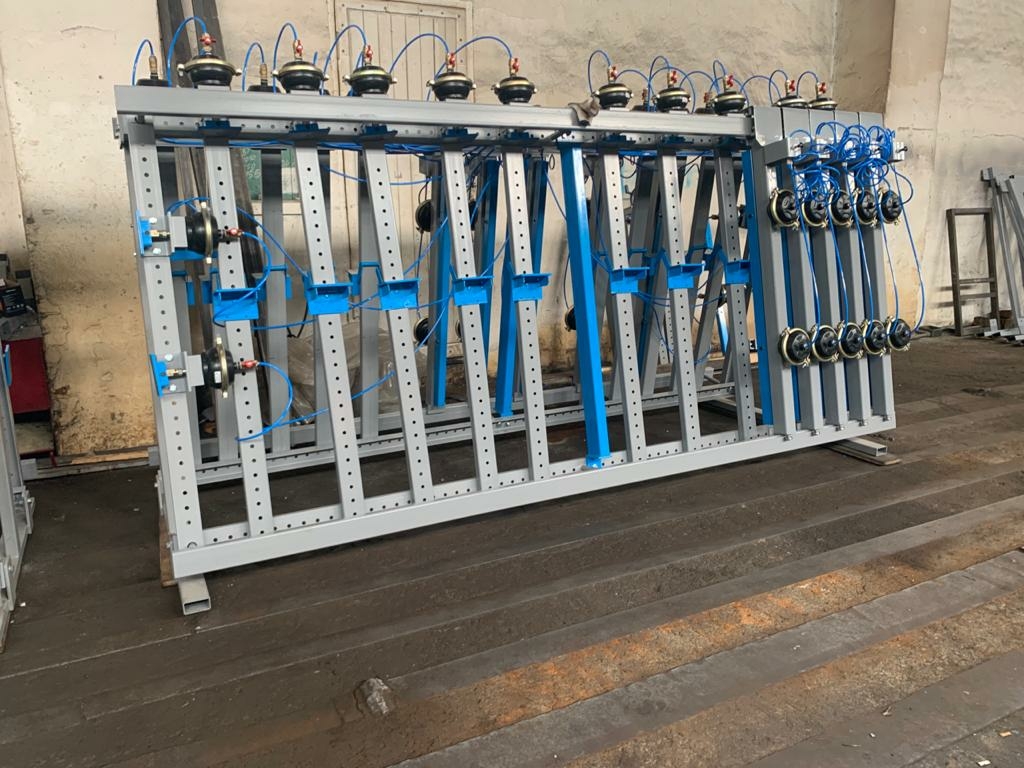

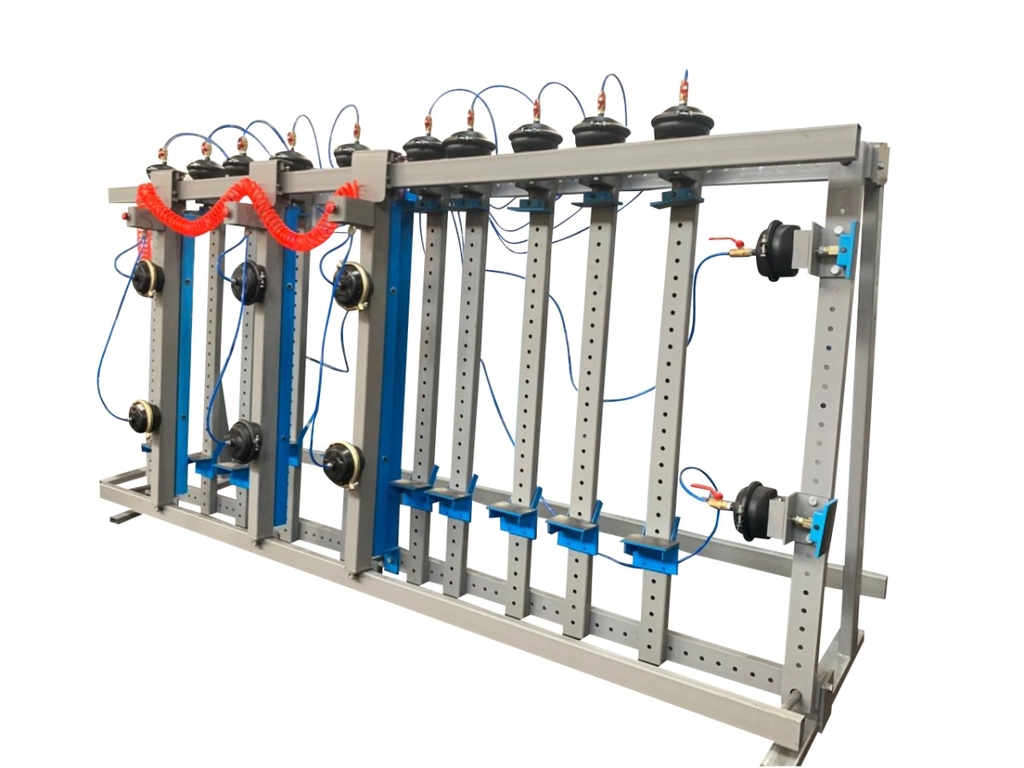

Вайма пневматическая ВП18-3000

Пневматическая вайма модели ВП17-3000 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.

В вайме ВП18 фронтальные прижимы пневматические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания древесины из узких длинных щитов или из небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных щитов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.

Применение

Серия ВП18 отлично впишется в парк оборудования как небольшого мебельного производства, так и крупной компании, занимающейся мебельным, оконным, дверным, домостроительным производство

Отличительные особенности

• Возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
• Не требует специально подготовленного фундамента.
• Главные прижимы пневматические;
• Фронтальные прижимы пневматические;
• Опорные площадки перемещаются по высоте;
• Боковые прижимы для сборки окон и дверей;
• Главные прижимы перемещаются по длине.

Ваймы серии ВП18 прежде всего отличает идеальный баланс цены, оснащенности, качества комплектующих и сборки.

Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

Получаемые изделия

Технические характеристики

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления

Конструктивные особенности

	Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм. Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным; ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы. Индивидуальные вентили для независимого отключения пневмоцилиндров
	10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания; Индивидуальные вентили для независимого отключения пневмоцилиндров.
	Два боковых горизонтальных прижима; Конструкция выполнена симметричной. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.
	Нижние опорные пятки фрезерованы, что обеспечивает угол 90?, кроме того предусмотрена возможность компенсационной регулировки угла; Пятки переставляются с шагом 50мм.
	Кнопочный пневмораспределитель облегчает работу с ваймой; Манометр позволяет визуально контролировать рабочее давление в системе.
	Ваймы всегда в наличии. Возможна отгрузка в день обращения.
