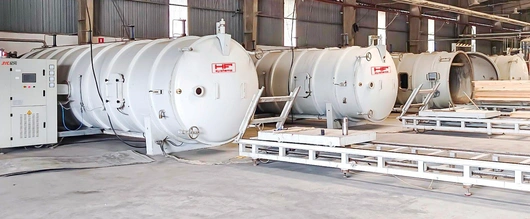

Вакуумные сушильные камеры ТВЧ HF Systems

НАЗНАЧЕНИЕ:

1. Сушка пиломатериалов ценных и экзотических пород древесины (дуб, бук, венге, тик, палисандр, анегри, мореный дуб), а также любых других пород с высокой производительность

ю и без дефектов традиционной конвективной и вакуумной сушки.

2. Сушка пиломатериалов увеличенного сечения, например: бревен и строительного бруса без образования трещин и других дефектов.

3. Быстрая и одновременно качественная сушка пиломатериалов. Цикл сушки твердых пород около 5 дней: толщина древесины 50 мм, плотность 0,8 гр/см³, влажность начальная 55%, влажность конечная 8%.

ПРИНЦИП РАБОТЫ:

В камере одновременно создается вакуум и электрическое поле под действием ТВЧ (токов высокой частоты). В электрическом поле молекулы воды начинают колебаться и нагреваться ввиду трения. Нагретая в центре древесины вода создает избыточное давление и выходит наружу – к поверхности. Получаем главное: градиент (направление) движения воды и температуры одинаковые – к поверхности древесины. Это позволяет достичь идеального качества сушки. Нагрев влаги осуществляется с помощью ТВЧ, которые проникая по всей толщине древесины, воздействуют только на молекулы воды, не тратя время на прогрев древесины (принцип микроволной печи). Сухая древесина не нагреется, т.к. в ней нет влаги. Вакуум идеально дополняет ТВЧ, ускоряя движение воды внутри древесины, ускоряя её испарение с поверхности древесины и снижает температуру сушки до 40-50 град., делая режимы сушки мягкими.

РАЗНИЦА МЕЖДУ РАЗНЫМИ ТИПАМИ НАГРЕВА:

Схематичное сравнение конвективной и ТВЧ вакуумной сушки:

КОНВЕКТИВНАЯ СУШКА

При конвективной сушке бревна в первую очередь высыхают поверхностные слои. Центральные зоны остаются набухшими. Это приводит к растягиванию поверхностных слоев вокруг набухшей центральной зоны и образованию трещин на поверхности бревна.

ТВЧ СУШКА

При ТВЧ способе сушки бревна в первую очередь высыхает центральная зона. Высохшая центральная зона притягивает к себе наружные зоны. Наружные зоны начинают сжиматься, препятствуя образованию трещин. Бревна и доски высыхают без трещин.

ПОРЯДОК РАБОТЫ КАМЕРЫ:

1. Штабель автоматически взвешивается с помощью электронных весов встроенных в рельсовые пути.

2. Автоматическая загрузка рельсовой тележки в камеру с помощью электропривода.

3. Оператор вводит на экране Touch Screen следующие параметры: порода древесины, начальная и конечная влажность, объем штабеля и др.

4. Сверху на штабель опускаются гидроприжимы – для гарантированного сохранения геометрии древесины в процессе сушки.

5. Начинается сушка в автоматическом режиме: создается вакуум и электрическое поле. В таком поле молекулы воды начинают колебаться и соответственно нагреваться. В режиме реального времени на экран выводятся параметры древесины, параметры среды в камере и другая информация, которая может понадобиться оператору.

6. При достижении древесиной заданной влажности камера автоматически завершает процесс сушки.

7. После открытия двери тележка с штабелем автоматически выгружается из камеры.

СХЕМЫ СУШИЛЬНОЙ КАМЕРЫ:

СИСТЕМЫ БЕЗОПАСНОСТИ:

ТВЧ-трубка находится в защитном герметичном корпусе из алюминия толщиной 1,5 мм. Такой корпус поглощает все возможные излучения.

Камера безопасна для окружающей среды и оператора.

Желтым цветом показана система защиты от перегрева радиочастотной трубки. Данная система исключает перегрев трубки и значительно увеличивает срок её службы.

ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ НА 1 м³ ЗА ВЕСЬ ЦИКЛ СУШКИ:

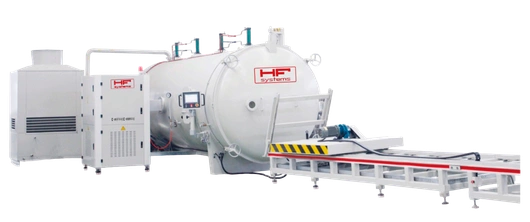

Технические характеристики станка HF systems VAKU-3
