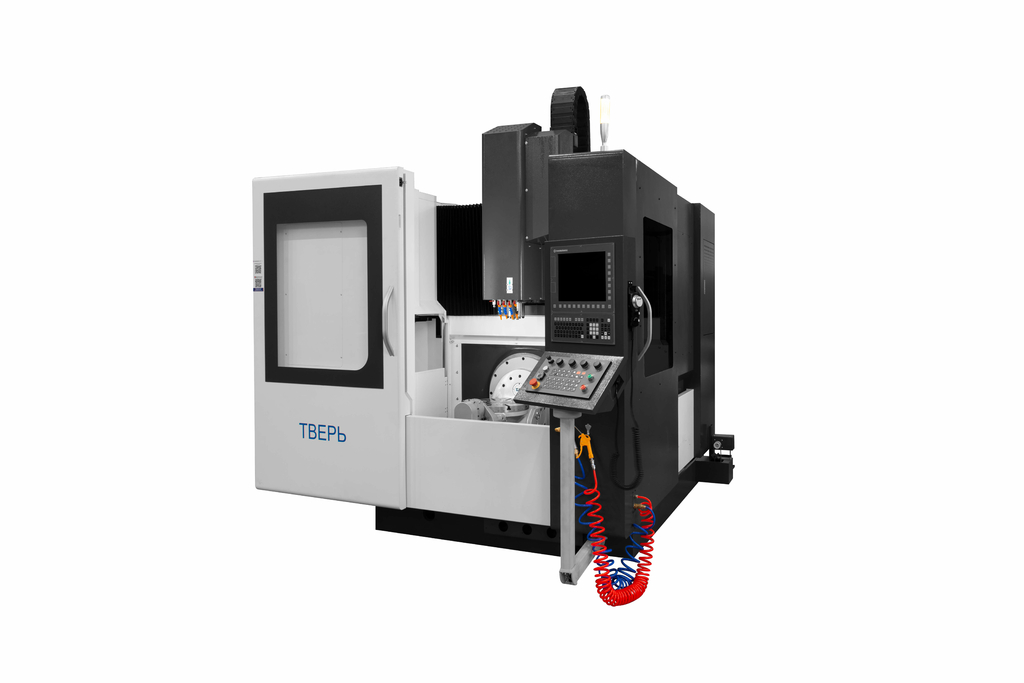

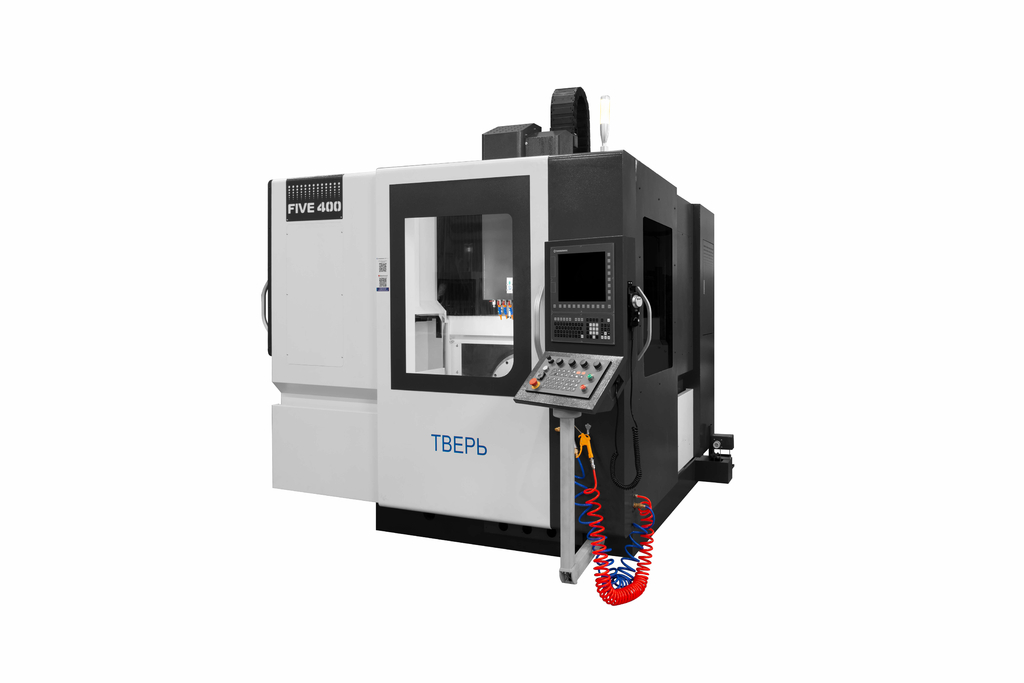

Вертикальный 5-координатный обрабатывающий центр FIVE 400

Код товара: 104609

Под заказ

24 250 000 ₽

С НДС

от 673611 ₽/мес

в лизинг

Окупаемость: от 162 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Вертикальный 5-осевой обрабатывающий центр FIVE 400 с конусом шпинделя HSK A63, предназначенный для многоинструментальной обработки заготовок сложной формы с пяти сторон за одну установку. Пятиосевая обработка исключает погрешность базирования при перестановке детали, что особенно важно в случае жестких требований взаимного расположения отверстий и поверхностей. Эти центры широко используется в авиационной и аэрокосмической промышленностях, медицинской промышленности, опытном и исследовательском машиностроении, энергетическом машиностроении, судостроении. Пятиосевой обрабатывающий центр FIVE 400 легко справится и с простыми задачами при многосерийном изготовлении детали, и с серьезной силовой обработкой.

Ниже представлены примеры изготавливаемых на станке изделий.

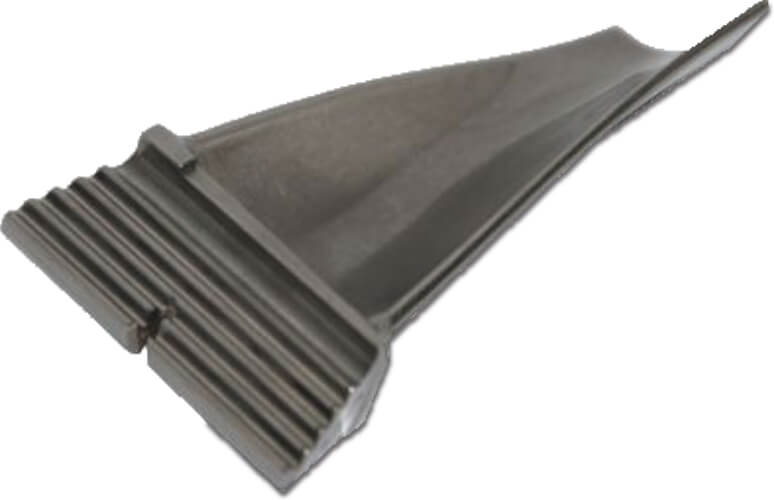

	Лопатка турбины Авиастроение

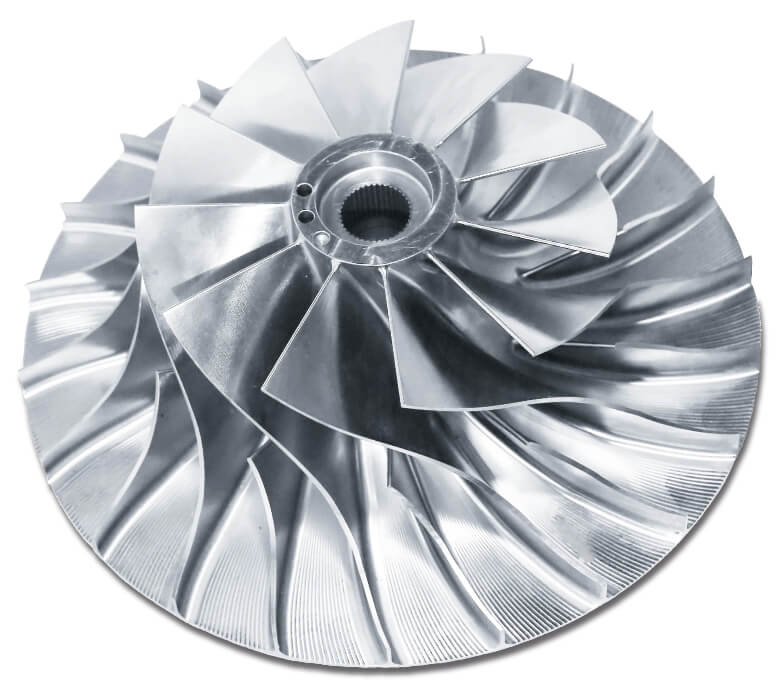

	Крыльчатка Двигателестроение

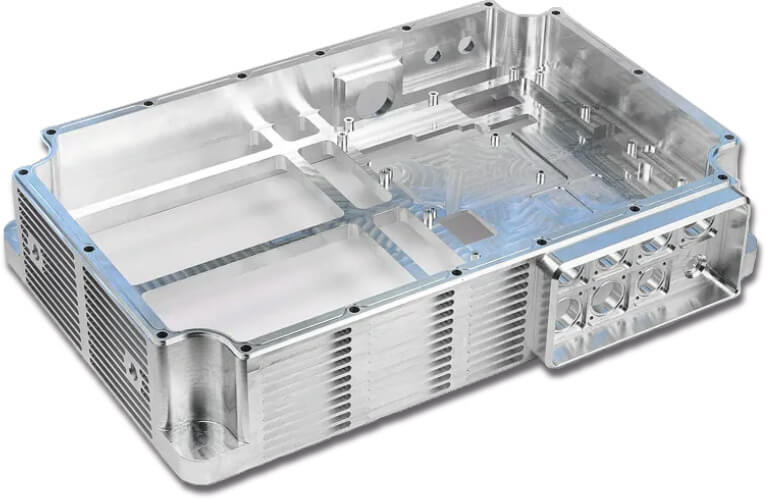

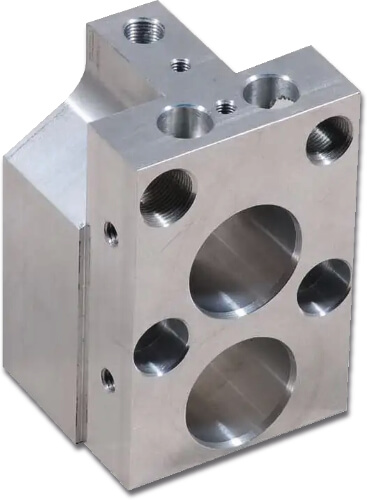

	Корпус Приборостроение

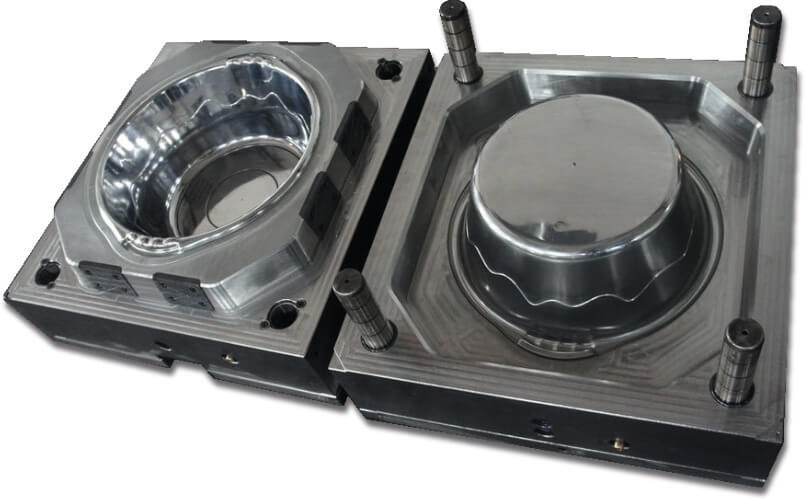

	Пресс-форма Литейное производство
	Блок Машиностроение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Рабочий стол, мм	400
Максимальная нагрузка на стол (горизонтальная), кг	300
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150—500

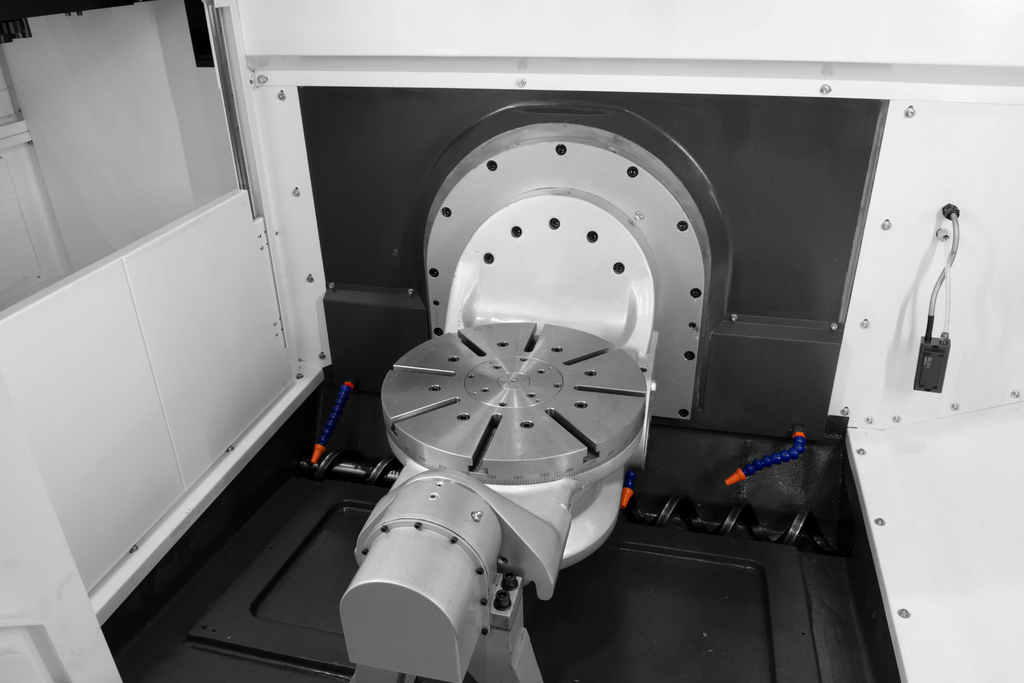

Наклонно-поворотный стол	Да
Класс точности станка	H
Рабочий стол (ось С)
Оси
X/Y/Z/A/C, Перемещение, мм	500/800/350/±120°/360°
X/Y/Z, Тип направляющих	Качения, роликовые
X/Y/Z, Скорость быстрых перемещений, м/мин.	36
A/C, Скорость быстрых перемещений, об/мин.	60/100
Скорость рабочей подачи, мм/мин.	1—15000
Точность позиционирования, мкм	±4
Повторяемость позиционирования, мкм	±2.5
Точность позиционирования стола, сек.	±4
Повторяемость позиционирования стола, сек.	±3
Наклонный шпиндель (Ось А)
Шпиндельная бабка
Мощность электрошпинделя, кВт	30/20
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м	55/35
Частота вращения шпинделя, об/мин.	до 18000
Хвостовик инструмента	HSK A63
Тип магазина	Ленточный
Емкость магазина инструмента, шт.	32
Максимальный диаметр/длина сменного инструмента, мм	140(75)/300
Максимальная масса инструмента, кг	8
Время смены инструмента, сек	2
Охлаждение шпинделя	Масляный чиллер
Расточная планшайба
Прочее
Система ЧПУ	СМК
Система измерения инструмента	Опция
Система измерения детали	В базовой комплектации
Тип стружкосборника	Ленточный
Требуемое давление воздуха, МПа	0.6
Емкость бака СОЖ, л	180
Номинальный потребляемый ток, А	82
Габаритные размеры (ДхШхВ), мм	3490х2830х3300
Масса нетто, кг	8000
Масса брутто, кг	8500
Состояние для транспортировки	Станок в собранном виде, приставное оборудование упаковано отдельно
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Система ЧПУ СМК
5-ти осевое управление
USB-порт
Интерфейс Ethernet
Масляный холодильник шпинделя
Функция нарезание резьбы метчиком
Цикл прямого резьбонарезания
Устройство автоматической смены инструмента с манипулятором на 24 позиции
Система обдува конуса шпинделя при смене инструмента
Кабинетная защита зоны резания с блокировкой и контролем закрытия
Рабочее освещение и лампа индикации состояния станка
Пластинчатый транспортер и тележка под стружку
Пистолет для обдува воздухом готовых деталей
Система подачи СОЖ в зону резания
Электрошкаф с теплообменником
Линейные направляющие
ШВП по трем осям
Телескопическая защита направляющих
Система СОЖ с баком
Автоматическая централизованная система смазки
Комплект регулировочных опор
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

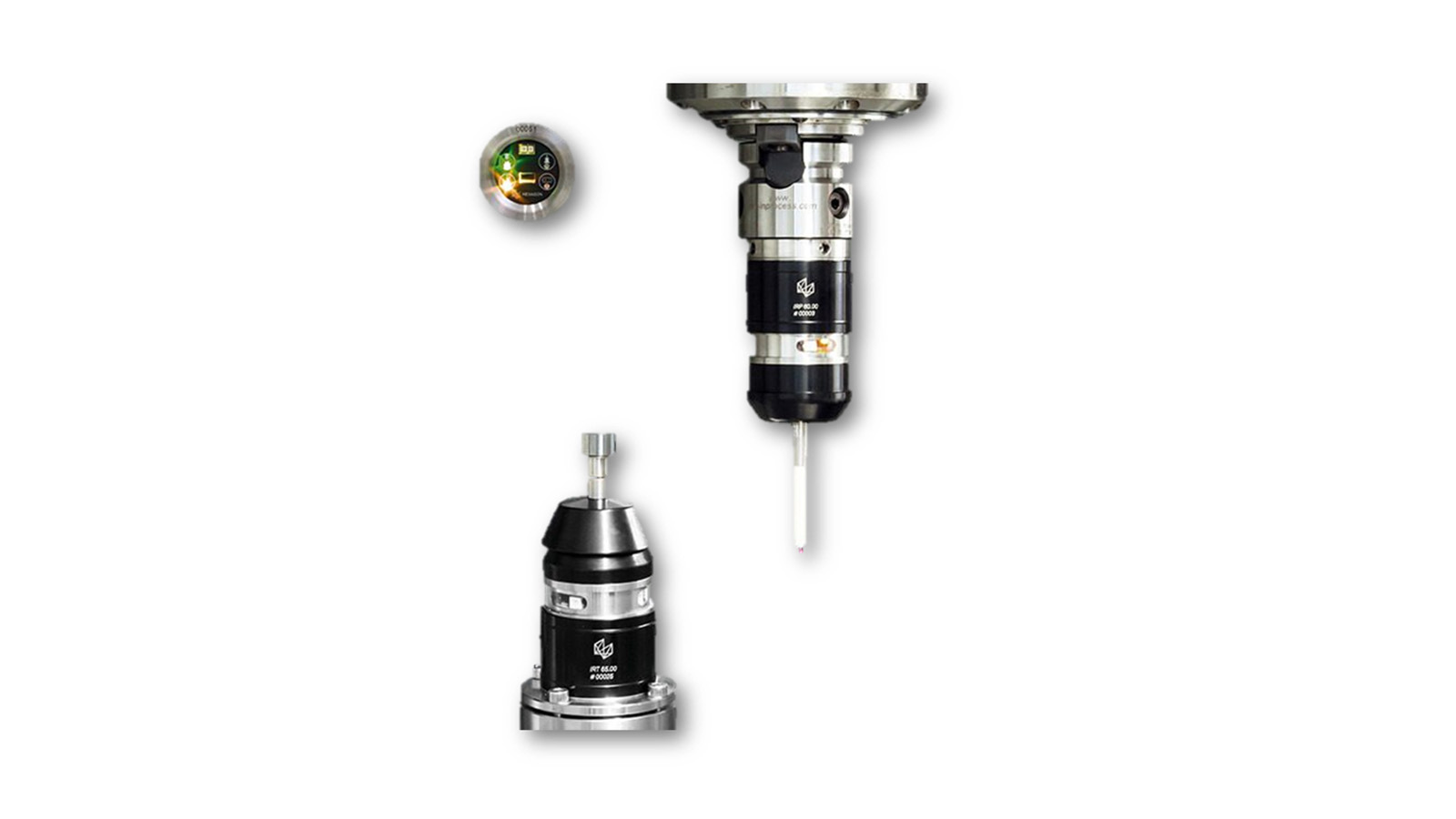

	Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента

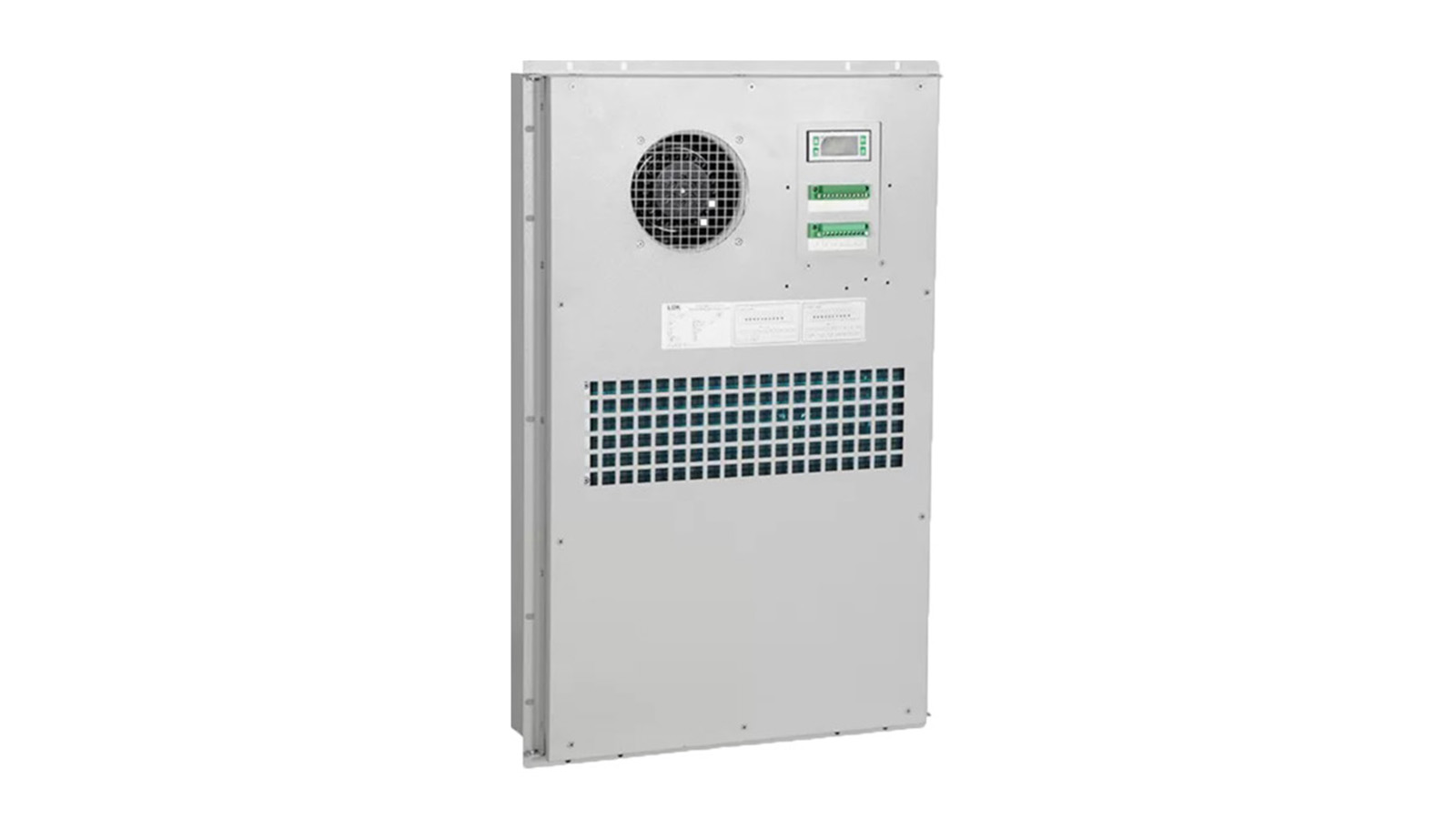

	Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры

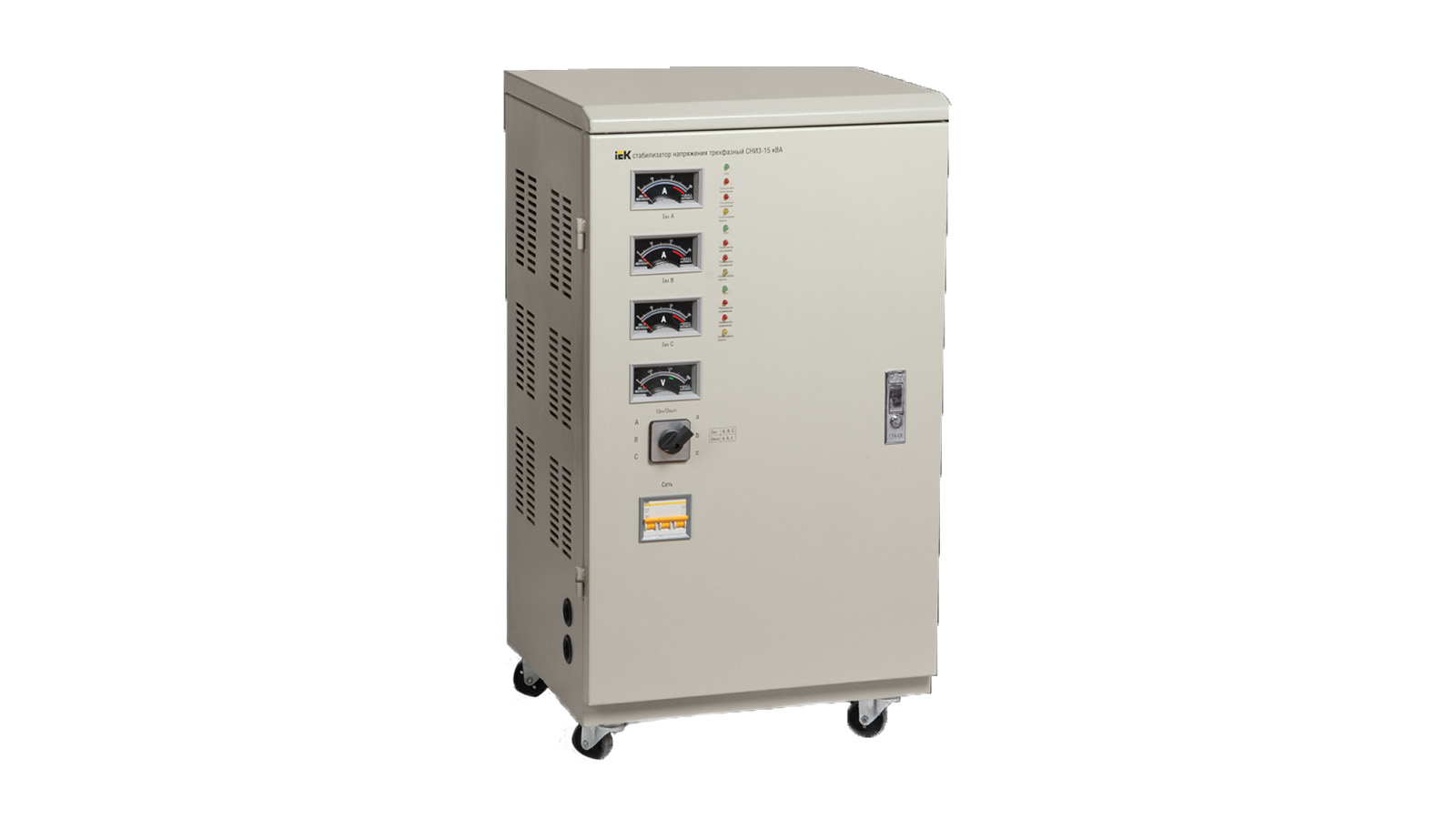

	Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс

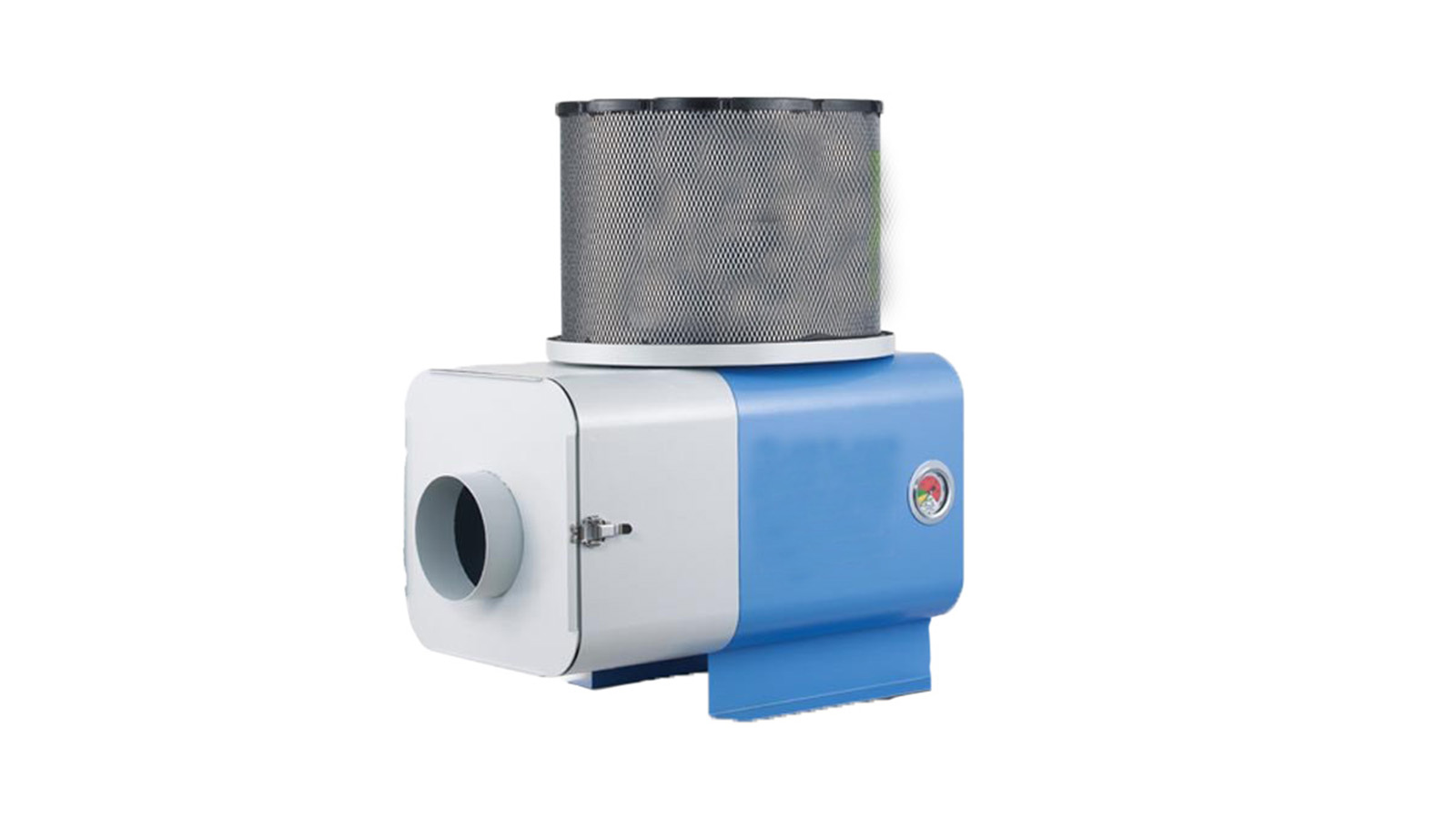

	Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков

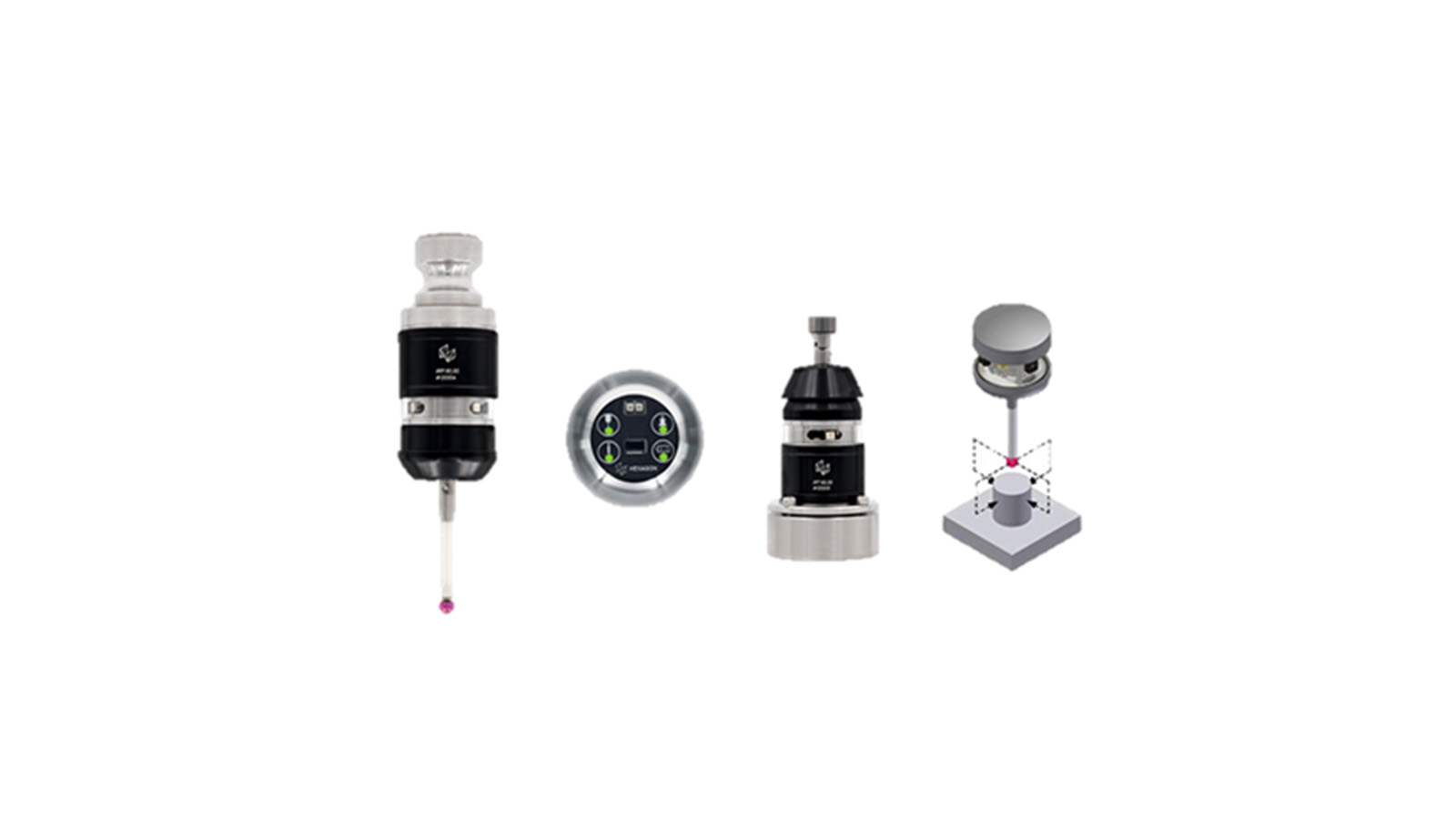

	Система измерения Hexagon Комплект измерительной системы инструмента и детали

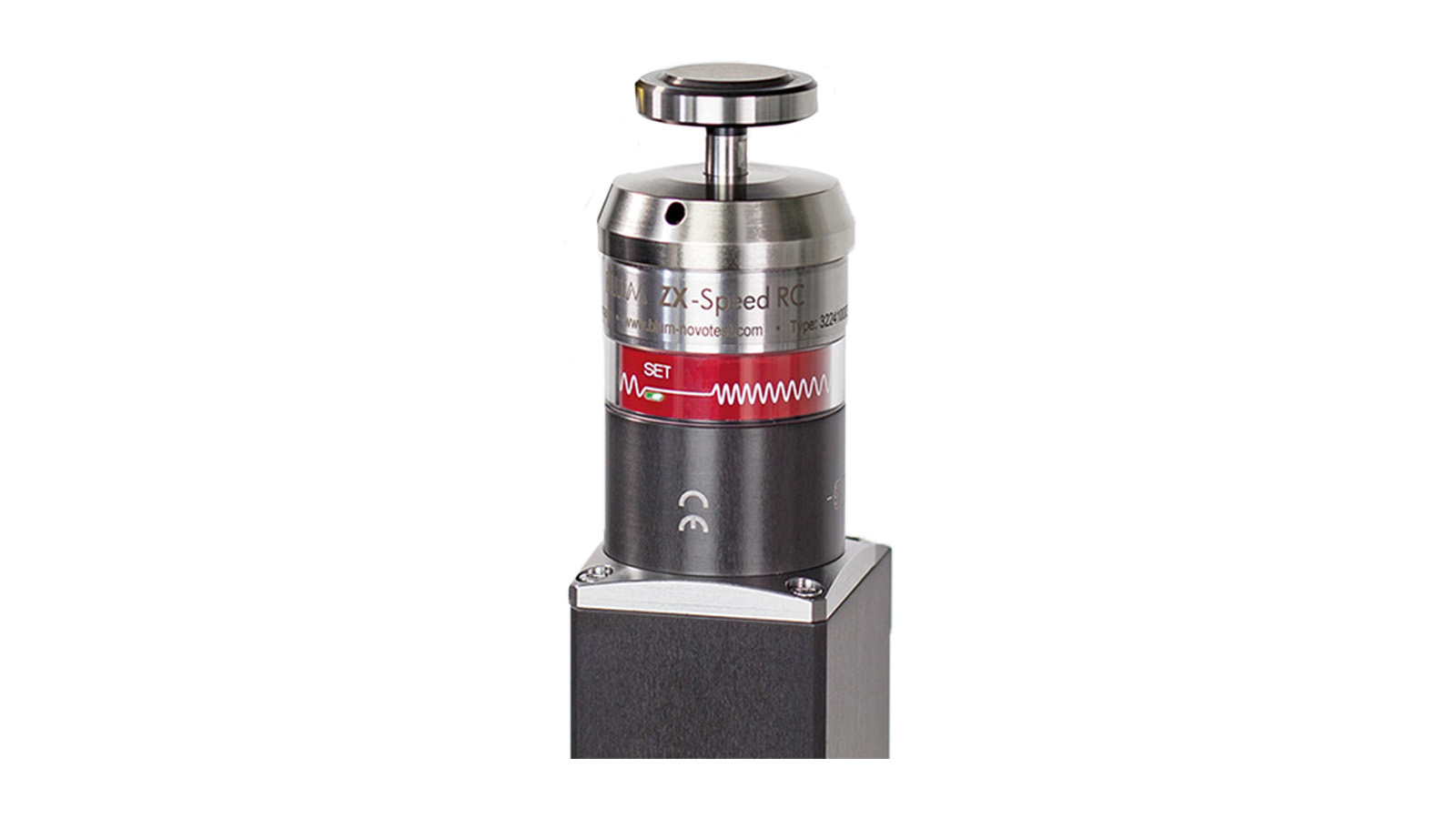

	Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная

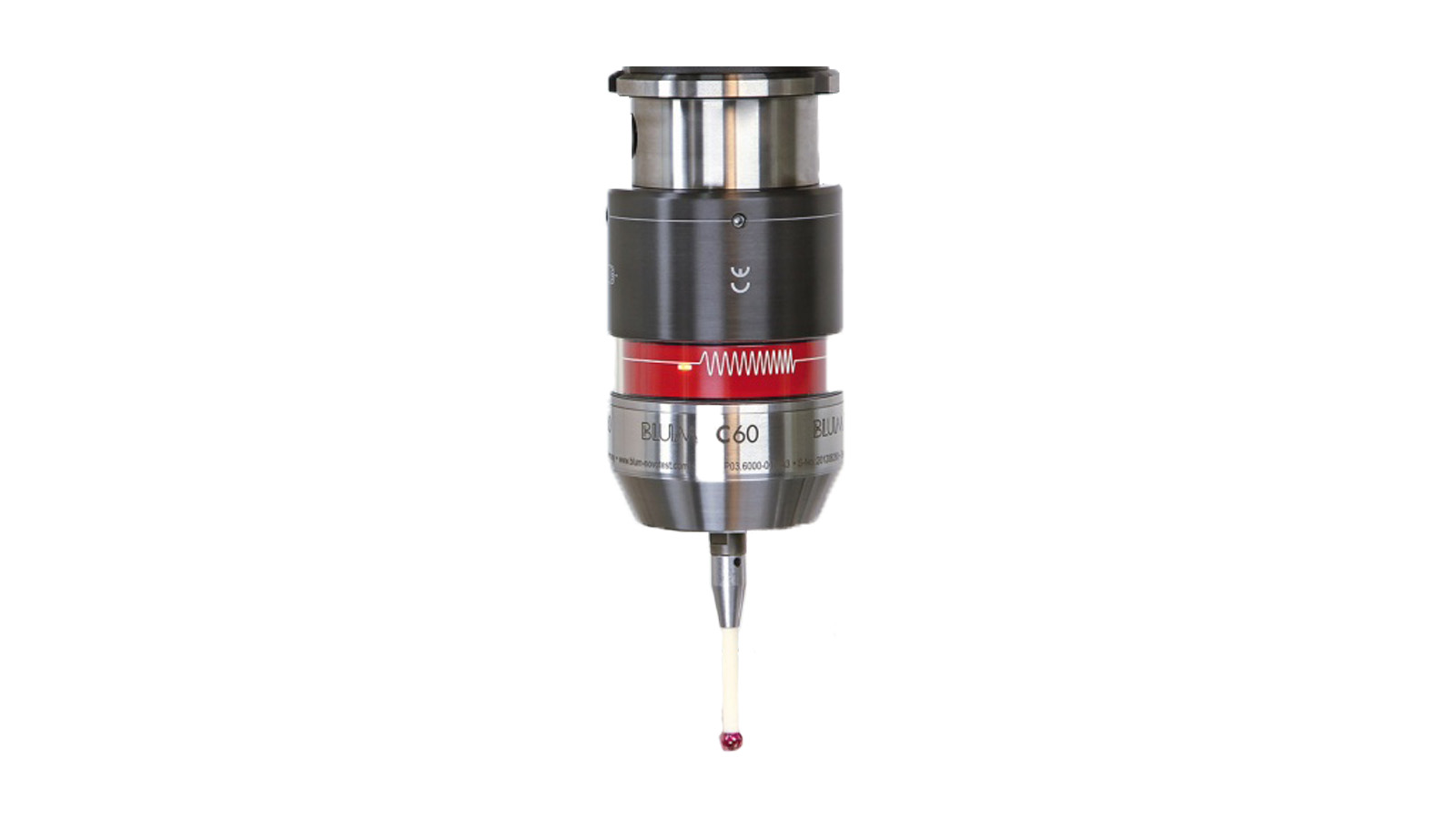

	Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

ЧПУ СМК
Макс. обороты 18000
Модель FIVE 400
Type Вертикальный 5-координатный обрабатывающий центр
Макс.обороты 18000
