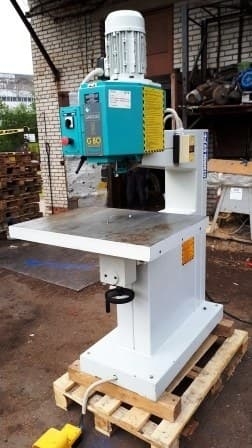

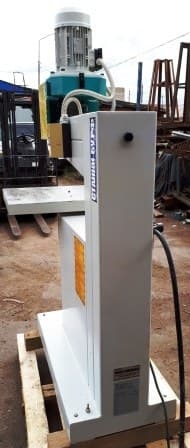

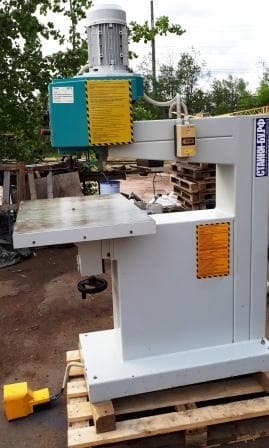

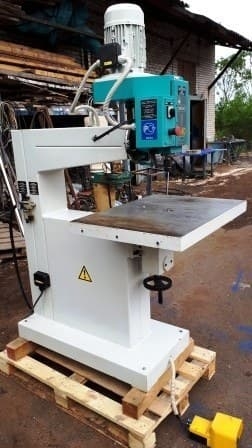

ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНО-КОПИРОВАЛЬНЫЙ СТАНОК G 80 бу

Фрезерно-копировальные станки широко используются встолярном и мебельном производстве для работы с концевым инструментомнебольшого диаметра. Станок предназначен для фрезерования прямолинейных икриволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстийв мебельных и столярных заготовках. Характерный пример обрабатываемых деталейдверные полотна и мебельные фасады.

Возможно выполнение 2-х видов работ:

• прямолинейное фрезерование рельефа на боковых граняхпласти;
• фрезерование рисунка на плоскости (например ложнойфиленки) по копиру.

Благодаря применению копировального приспособлениястановится возможным производство серийных изделий. Эти станки можно применятьдля фрезерования сложных контуров, таких как арочные окна и двери, рамки длязеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивностанок состоит из несущей рамы, рабочего стола, фрезерной головки.

Рабочий стол регулируется по высоте, фрезерная головка оснащенаэлектродвигателем привода и двухступенчатым передаточным механизмом,обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеетсяотверстие, в котором закрепляется копировальный палец. Он подбирается всоответствии с режущим диаметром фрезы. К нижней части заготовки крепитсяпредварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу,обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны иинструмент, можно получить различные изделия.

Станки имеют прочную конструкцию. Управление станкарасположено на фрезерной головке и легко доступно.

Комплектация:

• В комплект поставки входят:
• Ременная передача
• Шпиндель МК2
• Пневматическое управление от педали
• Правое вращение шпинделя.

Порядок работы на станке с шаблоном:

1. В шаблоне из листового материала вырезается пазнеобходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палецстола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подачепалец снизу обкатывает профильный паз шаблона, а сверху на заготовкефрезеруется заданный рисунок.

Обработка ведется вертикальным высокоскоростным шпинделемверхнего расположения. Шпиндельный узел имеет вертикальное перемещение отпнемопривода.

Опции:

• Направляющая на столе
• Механический прижим (см. фото в галерее)
• Дополнительный зажим МК2
• Дополнительная цанга
• Передние и боковые удлинители стола - общий размер стола1200х1000 мм
• Монофазный мотор
• Усиленный мотор 3 /4 ЛС (G 60)

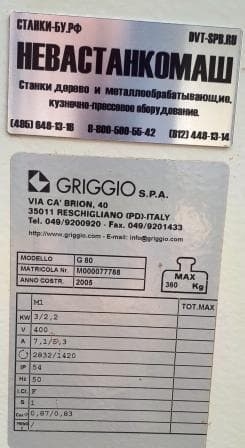

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО ФРЕЗЕРНО-КОПИРОВАЛЬНОГОСТАНКА G 80

Станок демонстрировался на выставках, находился на хранении, практически не эксплуатировался.
