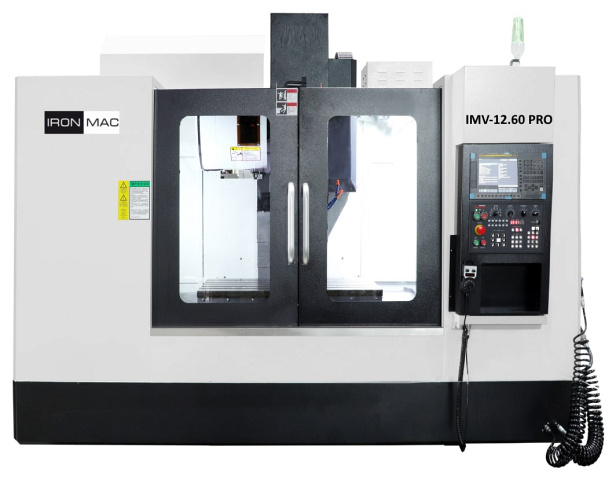

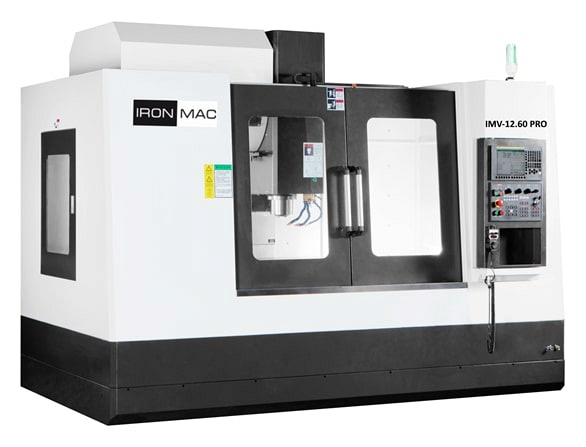

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV-12.60 PRO
(голосов 0)
Артикул: 9885097imv_12_60_pro Код товара: 105315
Под заказ
Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции. Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента. Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Область применения IRONMAC IMV-12.60 PRO
Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Схемы обработки IRONMAC IMV-12.60 PRO
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMV-12.60 PRO
 |

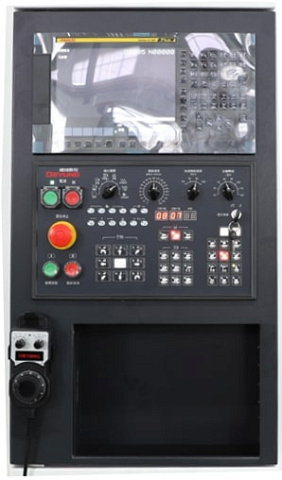

Система ЧПУ ЧПУ FANUC 0i-MF (5) Plus Для моделей IMV-12.60 PRO и IMV-13.60 PRO В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал: Увеличена память с 512 Кб до 2 Мб;Экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;Порт RS-232MPG пульт |
| Система ЧПУ Siemens SINUMERIK 828D SW 24x + Shop Mill Для модели IMV-10.50 PRO В базовой комплектации устанавливается обновлённая система SIEMENS SINUMERIK 828D SW 24x, LCD монитор 10,4 дюймов. В версии Shop Mill расширен функционал: Порт RS-232MPG пульт |
|
 |
Станина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Цельнолитая станина поглощает все вибрации и позволяет добиваться максимальной производительности. Толстые стенки литья и ребра жесткости предотвращают усилия изгиба и скручивания, которые могут повлиять на точность станка. |
 |

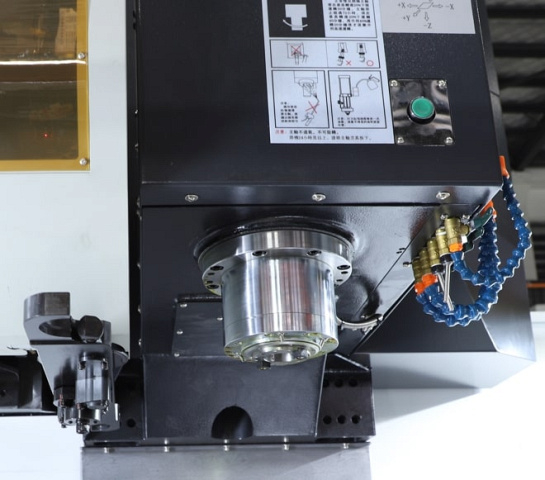

Шпиндель В базовой комплектации установлен шпиндель OKADA / HAOZHI / DEYUNG. Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным/прямым типом привода BT40 для тяжёлой серии станков. Дополнительная подача СОЖ через гибкие шланги. |
 |

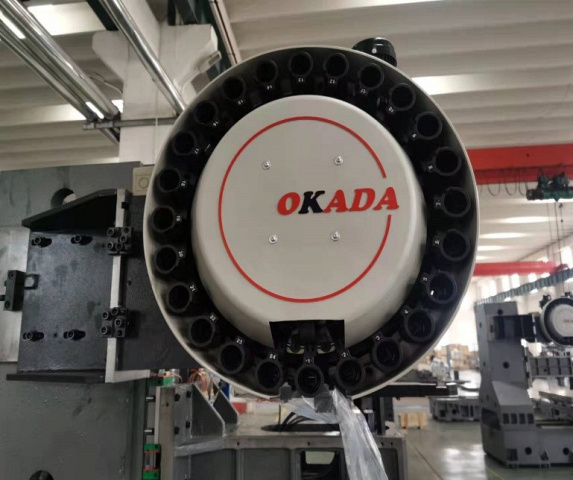

Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции OKADA (Тайвань). Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (8 сек.). |
 |

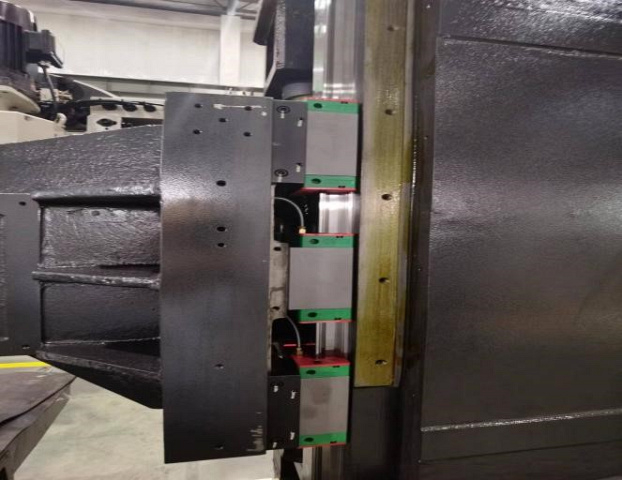

Линейные направляющие HIWIN (Тайвань) / THK (Япония) / PMI (Тайвань) В несущих блоках (танкетках) четыре рядя роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. |
 |

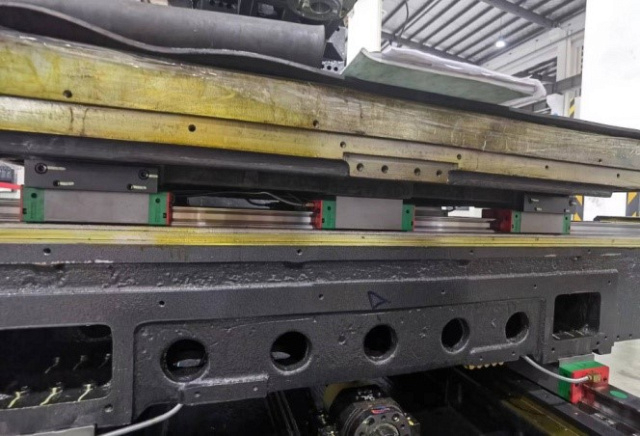

6 танкеток по оси X, Z По оси X и Z размещены 6 танкеток для крепления стола к направляющим вместо 4. Это увеличивает жесткость станка при обработке. |
 |

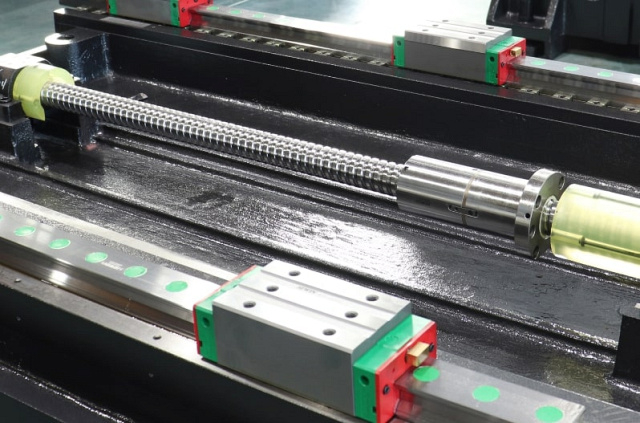

ШВП Станки серии IMV оснащаются ШВП мировых производителей: HIWIN (Тайвань)/ THK (Япония) / PMI (Тайвань), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Диаметр винта и шаг по оси X / Y / Z: 40 х 12 мм (40 х 16 мм). |
 |

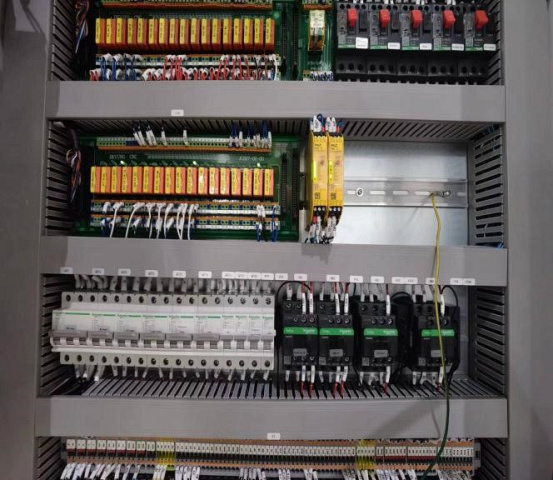

Электрические компоненты SIEMENS / SCHNEIDER / ABB |
 |

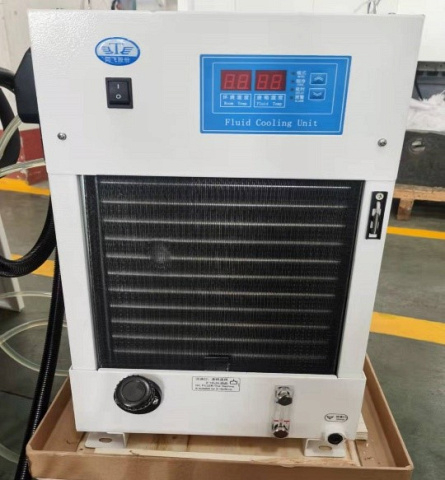

Масляное охлаждение шпинделя Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества: качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации. |
Технические характеристики IRONMAC IMV-12.60 PRO
| Характеристика | Значение |
|---|---|
| Установка 4-ой оси | есть |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя, об/мин | 10 000 |
| Расстояние от центра шпинделя до колонны, мм | 738 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 125 - 725 |
| Мощность двигателя шпинделя, кВт | 11 / 15 |
| Крутящий момент, Нм | 70 / 118 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 3 / 3 / 3 |
| Система ЧПУ | Fanuc |
| Модель | Fanuc 0i-MF (5) Plus |
| Размер стола, мм | 1200 x 600 |
| T-образные пазы, мм | 100 x 18 x 5 |
| Макс. нагрузка на стол, кг | 900 |
| Перемещение по оси X, мм | 1100 |
| Перемещение по оси Y, мм | 620 |
| Перемещение по оси Z, мм | 600 |
| Тип направляющих X / Y / Z | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 36 / 36 / 10 |
| Емкость магазина инструмента | 24 |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 300 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 80 |
| Время смены инструмента, с | 8 |
| Точность позиционирования по осям X / Y / Z, мм | ± 0,005 |
| Повторяемость X / Y / Z, мм | ± 0,003 |
| Давление воздуха, Бар | 5 - 6 |
| Диаметр ШВП, мм | 40 x 12 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 150 |
| Потребление электроэнергии, кВA | 24 |
| Длина, мм | 2780 |
| Ширина, мм | 3150 |
| Высота, мм | 2865 |
| Вес, кг | 6500 |
