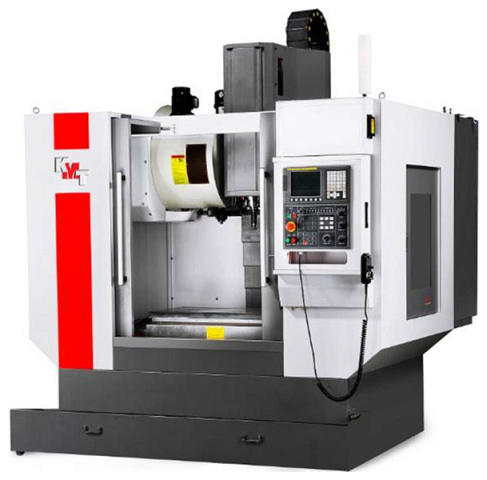

Вертикальный обрабатывающий центр KVL 855 (SE 855)
(голосов 1)
Артикул: 10105037kmt_kvl_855_se_855 Код товара: 105742
На складе: 2 шт.
Фрезерный обрабатывающий центрKVL 855- это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ станка идеально подходит для обработки деталей имеющих сложную геометрическую форму, например, пресс-формы. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей. KVL855применяется во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.
Область применения KVL 855 (SE 855)
KVL855применяется во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Получаемые изделия
Схемы обработки KVL 855 (SE 855)
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Фрезерование Т-образного паза |
Конструктивные особенности KVL 855 (SE 855)
 |
Цельнолитая станина Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде «трапеции» позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания. |
 |
Шпиндель Шпиндель производства компании INNA (Китай/Германия), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы. |
 |

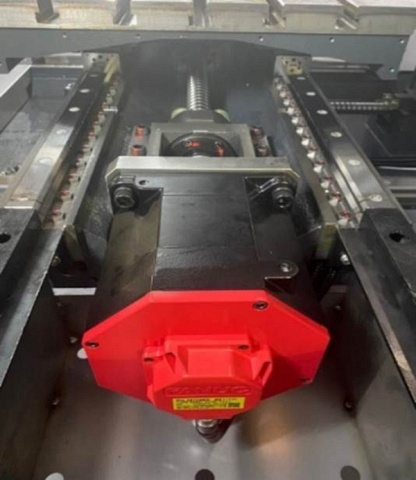

Приводы подач по осям X/Y/Z На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений |
 |
Линейные направляющие качения и ШВП На станке установлены линейные направляющие качения шарикового типа по осям X/Y/Z производства PMI/ THK/ HIWIN (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования. |
 |
Система подачи СОЖ Станок оснащен системой подачи СОЖ и отдельным соплом для обдува воздухом. Кольцо на шпинделе с форсунками подачи СОЖ обеспечивает дополнительное направленное охлаждение и стабилизирует процесс резания. |
 |
Обмыв рабочей зоны станка Позволяет сократить время на ежедневное техническое обслуживание станка. |
 |
Пневматический узел На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации. |
 |

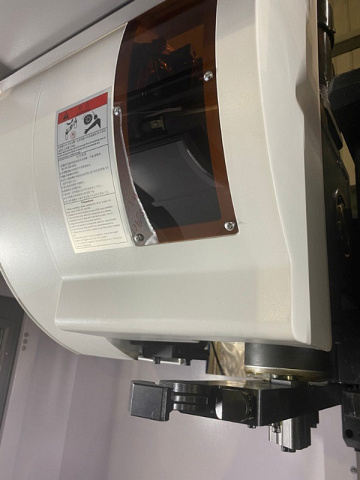

Автоматическая система смены инструмента Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции в зависимости от модели станка. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2-2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка. |
 |
Сепаратор СОЖ дискового типа Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ. |
 |

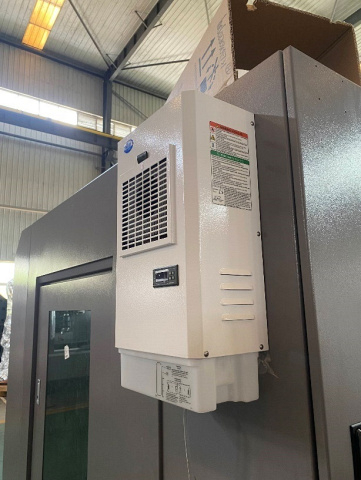

Кондиционер электрошкафа Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-, трехсменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
 |
Подготовка для установки 4-й оси Стандартно станок имеет подготовку под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси). Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф. |
 |
Электрокомпоненты Schneider/Siemens Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Schneider и Siemens. |
 |
Пистолет обдува воздухом и пистолет СОЖ Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка |
 |

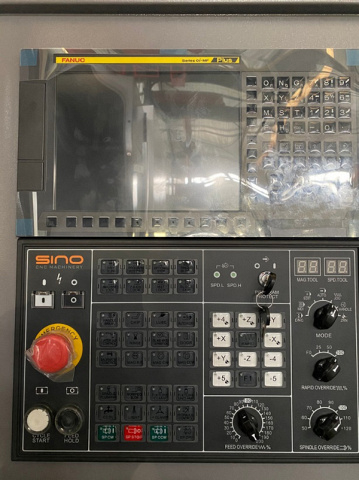

Система ЧПУ FANUC PLUS 0i-MF (type 3) В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (3), LCD монитор 10,4 дюймов c manual guide 0i на русском языке.Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;Интерфейс на русском языке;Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки. |
Комплектация KVL 855 (SE 855)
Технические характеристики KVL 855 (SE 855)
| Характеристика | Значение |
|---|---|
| ЦЕНА | 6 937 886 ₽ |
| Модель | FANUC 0i-MF(3) |
| Установка 4-ой оси | Да |
| Конус шпинделя | BBT-40 |
| Частота вращения шпинделя, об/мин | 20 - 16 000 |
| Расстояние от центра шпинделя до колонны, мм | 597 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 120 - 720 |
| Мощность двигателя шпинделя, кВт | 16 / 18,5 |
| Крутящий момент, Нм | 30 / 38 |
| Тип привода шпинделя | Моторшпиндель |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 3 / 3 / 3 |
| Мощность помпы СОЖ, кВт | 2 |
| Внутренний диаметр шпинделя, мм | 70 |
| Внешний диаметр шпинделя, мм | 150 |
| Система ЧПУ | FANUC |
| Макс. нагрузка на стол, кг | 600 |
| Размер стола, мм | 1000 х 500 |
| T-образные пазы, мм | 3 x 18 x 100 |
| Перемещение по оси X, мм | 850 |
| Перемещение по оси Y, мм | 550 |
| Перемещение по оси Z, мм | 600 |
| Тип направляющих X / Y / Z | Качения |
| Скорость подачи X / Y / Z, мм/мин | 10 |
| Емкость магазина инструмента | 24 (тип - рука) |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 300 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 78 |
| Время смены инструмента, с | 2,5 |
| Точность позиционирования по осям X / Y / Z, мм | 0,008 |
| Повторяемость X / Y / Z, мм | 0,004 |
| Объем бака СОЖ, л | 312 |
| Давление воздуха, Бар | 6 - 8 |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 48 / 48 / 36 |
| Максимальный диаметр инструмента (без инструмента в соседних позициях), мм | 120 |
| Диаметр ШВП, мм | 40 х 16 |
| Ширина направляющих по осям X / Y / Z, мм | 35 / 45 / 45 |
| Потребление электроэнергии, кВА | 20 |
| Длина, мм | 3665 |
| Ширина, мм | 2820 |
| Высота, мм | 2855 |
| Вес, кг | 4500 |
