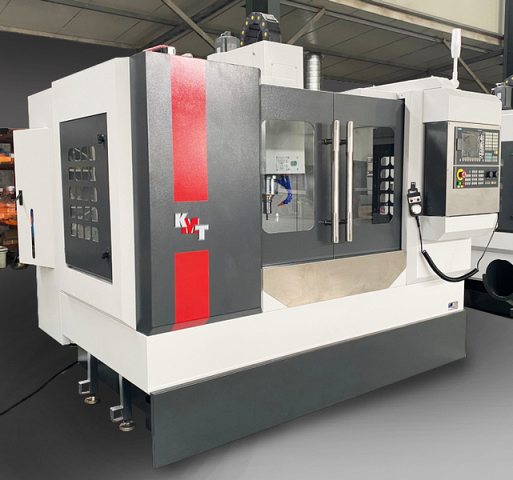

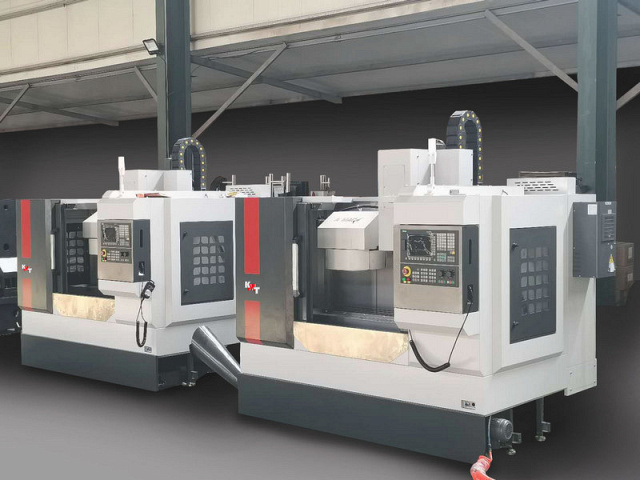

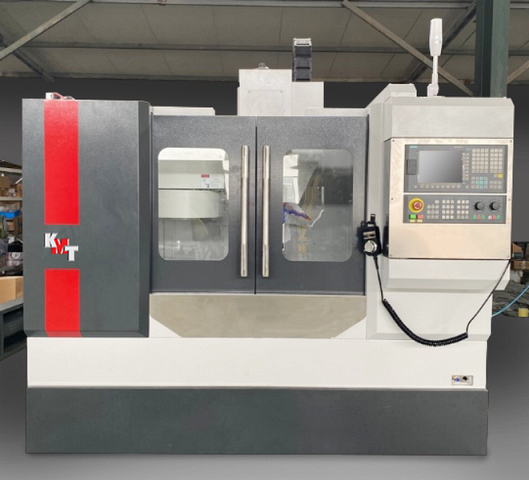

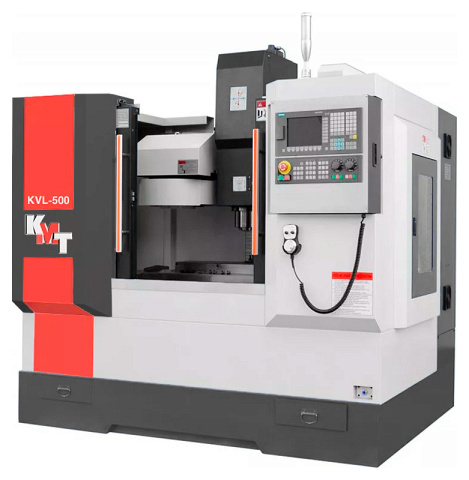

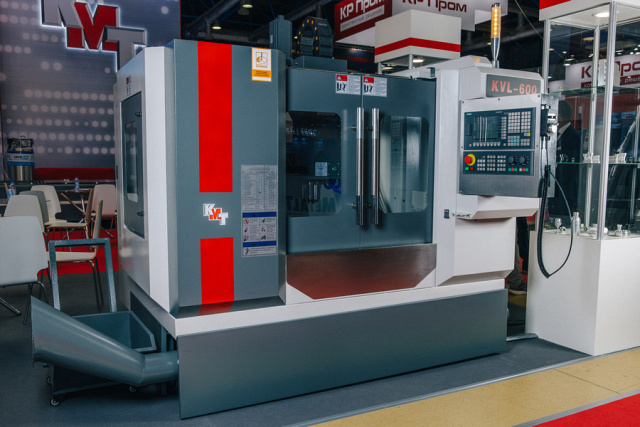

Вертикальный обрабатывающий центр KVL-Q 500
(голосов 0)
Артикул: 9499858kvl_q_500_ Код товара: 105684
Под заказ
Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 - это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены длявысокопроизводительной и точной обработки *заготовок из стали, чугуна, цветных металлов. Обрабатывающие центры KVL предназначены для операций: Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Система ЧПУ Siemens 808D идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы.
Область применения KVL-Q 500
Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Изготовление пресс-форм и штампов высокого качества

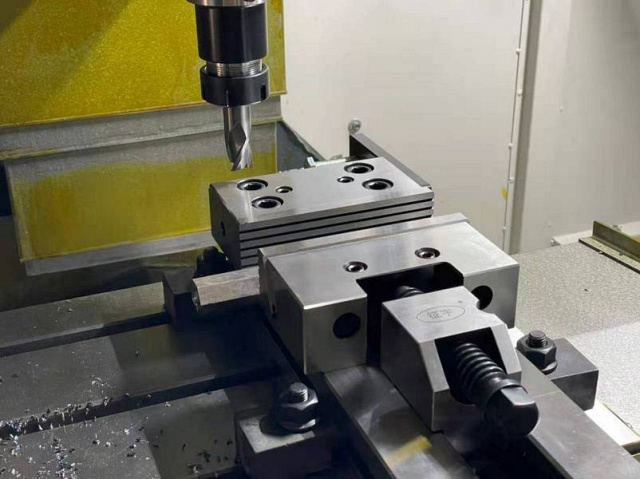

Схемы обработки KVL-Q 500
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Фрезерование Т-образного паза |
Конструктивные особенности KVL-Q 500
 |

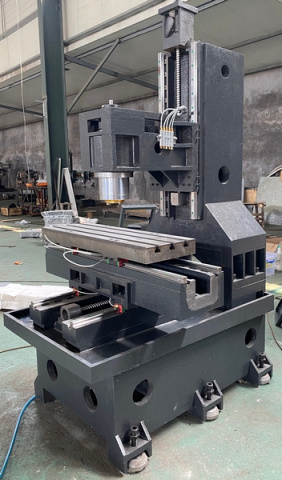

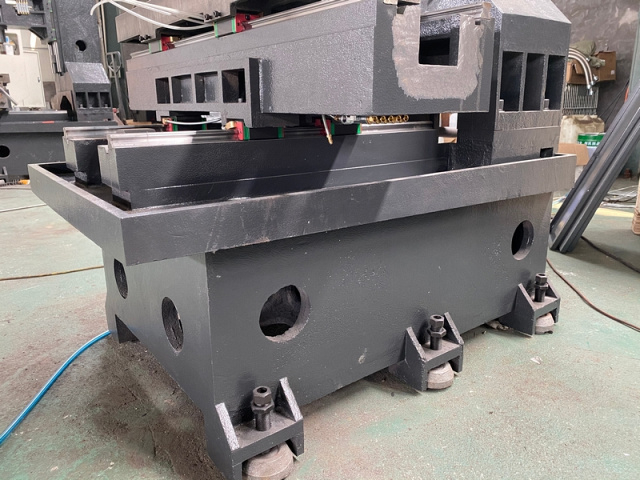

Цельнолитая чугунная станина Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность. |
 |

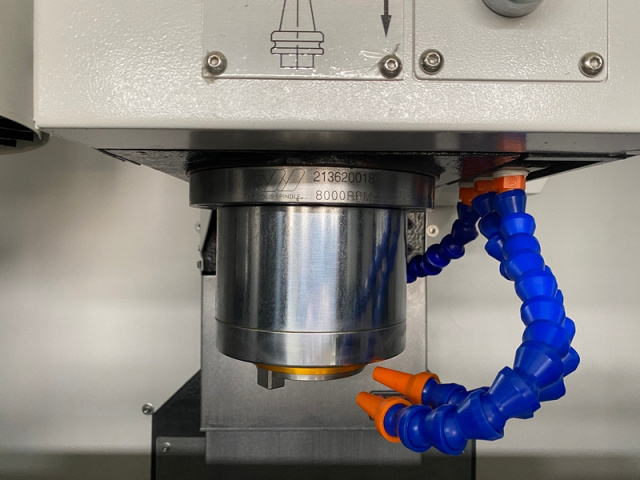

Шпиндель Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы. |
 |

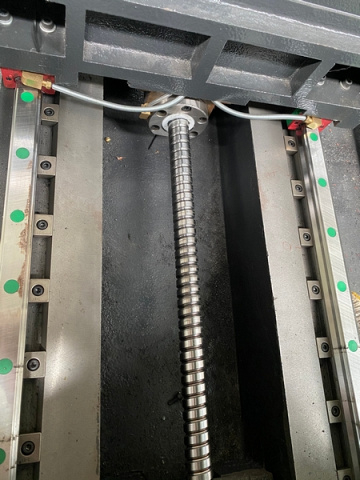

Линейные направляющие качения На станке установлены линейные направляющие качения по осям X / Y / Z производства HIWIN или PMI (Тайвань), обеспечивающие высокую скорость и точность позиционирования. |
 |
Система ЧПУ SIEMENS Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D: |
 |

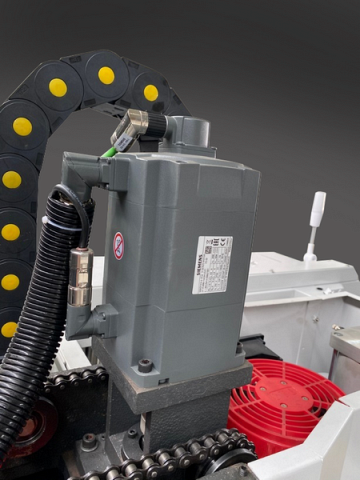

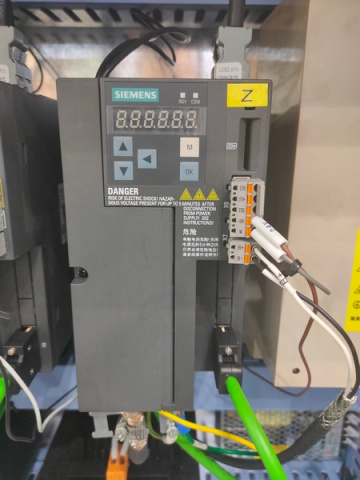

Приводы подач по осям X/Y/Z На станке установлены оригинальные приводы подач от производителя Siemens, что обеспечивает высокую надежность и плавность перемещений. |
 |
|
 |
|
 |
|
 |

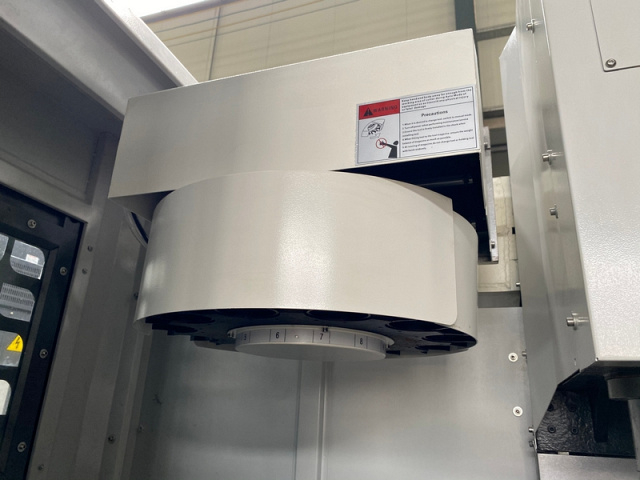

Автоматическая система смены инструмента Обрабатывающие центры KVL-Q 500 / 600 оснащены 12 и 16 (соответственно) позиционной системой смены инструмента – тип «зонтик». Время смены инструмента – 8 секунд. |
|
Система подачи СОЖ На станке установлена система подачи СОЖ с баком емкостью 80 литров. |
 |
Автоматическая система смазки Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
 |
Транспортёр для удаления стружки шнекового типа с тележкой Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки. |
 |
Кондиционер для электрошкафа Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
 |

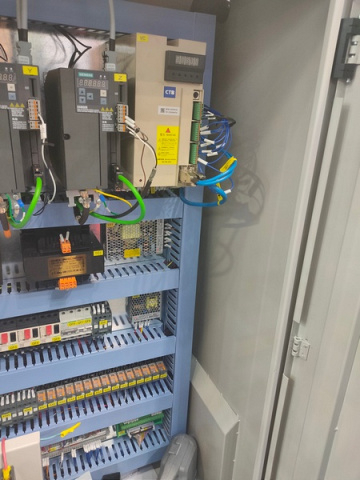

Электрокомпоненты SIEMENS / OMRON / SCHNEIDER Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Siemens, Omron и Schneider. |
 |
Телескопическия защита направляющих по всем осям Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ. |
 |

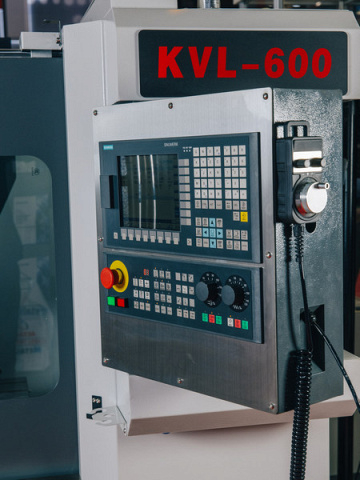

Маховик перемещений по осям Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси). |
 |
Сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка. |
 |
Освещение рабочей зоны Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
 |
Пистолет обдува воздухом Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка. |
Комплектация KVL-Q 500
Стандартная
| Шпиндель BT-40 Производство: VOLIS (Тайвань), 8000 об/мин, мощность главного двигателя 5,5 / 7,5 кВт производства CTB (Китай), привод ремень |
Дополнительная
 |
Поворотный стол (4-я ось) Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой, что позволит значительно расширить технологические возможности оборудования и обрабатывать тела вращения. |
|
Система ЧПУ FANUC 0I-MF(5) Возможна замена стандартной системы ЧПУ на ЧПУ FANUC 0i-MF(5). Особенности: |
 |
Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. |
Технические характеристики KVL-Q 500
| Характеристика | Значение |
|---|---|
| ЦЕНА | 2 746 301 ₽ |
| Установка 4-ой оси | есть |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя, об/мин | 8000 |
| Расстояние от центра шпинделя до колонны, мм | 360 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 90 - 510 |
| Мощность двигателя шпинделя, кВт | 5,5 / 7,5 |
| Крутящий момент, Нм | 35 / 47,8 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 1 / 1 / 2 |
| Мощность помпы СОЖ, кВт | 0,5 |
| Внутренний диаметр шпинделя, мм | 120 |
| Внешний диаметр шпинделя, мм | 130 |
| Система ЧПУ | Siemens / Fanuc |
| Модель | Siemens 808DA |
| Размер стола, мм | 800 x 260 |
| T-образные пазы, мм | 3 x 16 x 75 |
| Макс. нагрузка на стол, кг | 200 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 320 |
| Перемещение по оси Z, мм | 420 |
| Тип направляющих X / Y / Z | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 18 / 18 / 16 |
| Скорость подачи X / Y / Z, мм/мин | 1 - 8000 |
| Емкость магазина инструмента | 12 |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 250 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 90 |
| Время смены инструмента, с | 8 |
| Точность позиционирования по осям X / Y / Z, мм | ± 0,01 |
| Повторяемость X / Y / Z, мм | ± 0,005 |
| Объем бака СОЖ, л | 80 |
| Давление воздуха, Бар | 5 - 8 |
| Диаметр ШВП, мм | 25 x 10 |
| Ширина направляющих по осям X / Y / Z, мм | 25 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 90 |
| Потребление электроэнергии, кВA | 15 |
| Длина, мм | 2600 |
| Ширина, мм | 1950 |
| Высота, мм | 2400 |
| Вес, кг | 2400 |
