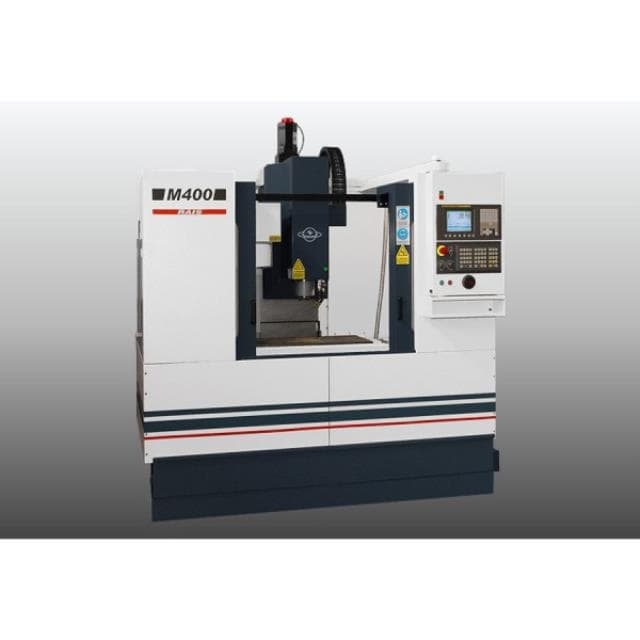

Вертикальный обрабатывающий центр с ЧПУ RAIS М400

Вертикальный обрабатывающий центр с ЧПУ RAIS М400

Вертикальный обрабатывающий центр с ЧПУ RAIS М400 - это надежное и мощное промышленное оборудование, которое позволит вам с легкостью выполнять самые сложные задачи по обработке различных материалов.

Преимущества:

• Высокая точность обработки благодаря ЧПУ системе
• Быстрая и эффективная работа благодаря мощному двигателю
• Надежность и долговечность оборудования
• Простота в использовании и обслуживании
• Широкий спектр возможностей по обработке различных материалов

Особенности:

• Рабочая область: 400x300 мм
• Максимальная скорость движения: 12000 мм/мин
• Мощность шпинделя: 5 кВт
• Инструментальный магазин на 12 позиций
• Система охлаждения инструмента

Вертикальный обрабатывающий центр с ЧПУ RAIS М400 идеально подходит для использования в производстве мебели, машиностроении, автомобильной промышленности и других отраслях, где требуется высокая точность и скорость обработки материалов.

Приобретите вертикальный обрабатывающий центр с ЧПУ RAIS М400 и увеличьте производительность вашего производства уже сегодня!

Вертикальный фрезерный обрабатывающий центр с ЧПУ RAIS 400 предназначен для выполнения большого диапазона фрезерных, сверлильных и растачивающих операций на деталях средних размеров в одиночном и небольшом серийном производстве.

Описание вертикального обрабатывающего центра с ЧПУ RAIS М400

• Имеет направляющие качения, прямой привод осей и шпинделя, большой магазин (4-5 оси - опция), что позволяют увеличить количество обрабатываемых поверхностей детали в автоматическом режиме за 1 установ заготовки. Оснащен встроенным CAD-CAM пакетом с 3D графикой.
• Станки оборудованы бесступенчатым главным приводом, системой непосредственного измерения движений стола и многопозиционным инструментальным магазином.
• RAIS-M в принципе представляет собой бесконсольный фрезерный станок.
• Он создан из неподвижной основы, на которой установлены крестовидные салазки (каретка), движущиеся поперек, и стол, движущийся вдоль по крестовидным салазкам.

Преимущества вертикального обрабатывающего центра с ЧПУ RAIS М400

• Перемещение шпиндельной головки по оси Z осуществляется по линейным роликовым направляющим фирмы Bosh Rexroth, сконструированные таким образом, чтобы сохранять стабильность работы даже под влиянием чрезвычайно высоких нагрузок. Использование четырех рядов шариков и двухточечной схемы контакта позволяет стабилизировать неравно распределенные нагрузки в различных направлениях и обеспечивает плавное перемещение на протяжении всего срока службы.
• Высокая жёсткость и виброустойчивость станка обеспечивается за счёт рациональной конструкции станины, что гарантирует стабильную точность и чистоту обработки. Высокоточный шарико-винтовой привод Rexroth установленный в центральной части станины на двух опорах SEC осуществляет перемещение от синхронных двигателей через беззазорные шариковинтовые передачи по замкнутым,с предварительным натягом направляющим линейного перемещения, сочетающими в себе высокую несущую способность, легкость и точность хода. Применение направляющих фирмы Rexroth (Германия) с интегрированными системами прямого измерения обеспечивает наивысшую точность линейных перемещений.
• Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел. Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z . Узел сбалансирован с помощью противовеса расположенного в колонне. Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
• Стабильная чугунная станина центра принимает большие нагрузки и максимально гасит вибрации. Высокоточная шарико-винтовая пара оси Y , диаметр 40 мм, закреплена на центре оси и установлена на двух подшипниках. Электродвигатель подачи установлен сзади под колонной с целью предохранения от загрязнении и повреждении. Массивные крестовые салазки поддерживают рабочий стол по всей длине продольного хода, чтобы предотвратить его провисание. Шарико-винтовая пара оси Х закреплена в центре салазок.
• Электродвигатель подачи оси Х целиком закрывается телескопической защитой от загрязнения и повреждения. Рабочий стол установлен на прецизионных интегрированных направляющих. Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел. Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z . Узел сбалансирован с помощью противовеса расположенного в колонне. Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
• Главный электродвигатель обрабатывающего центра RAIS M300 - асинхронный, передает вращение шпинделю с помощью ременной передачи.
• Конус шпинделя ISO / BT 40. Автоматический продув обеспечивает очищение конуса шпинделя и хвостовика инструмента перед зажимом нового инструмента.
• Минимальное расстояние между торцом шпинделя и поверхностью стола 125 мм, максимальное - 635 мм. Это позволяет устанавливать детали прямо на рабочий стол без дополнительных приспособлений и облегчает наладку и проверку деталей. Обрабатывающие центры М 550 и М 500 оборудованы 24-х позиционным магазином. Время смены инструмента - менее чем 3 секунды. М 400 и М 450 оборудованы 16-ти позиционным инструментальным горизонтальным магазином, время смены инструмента 10 сек. Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ
• Обрабатывающий центр стандартно оснащаются системой ЧПУ FANUC 0 iMate - MB, но пожеланию клиента можно установить и системы FANUC 0i-MB, FANUC 18i-MB, Heidenhain TNC410M, TNC425M или Siemens 802D. В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D с электродвигателями серии iS series / iF series. Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
• Система подготовки управляющих программ реализована на базе персонального компьютера, представляет собой WINDOWS- приложение и работает независимо от центра. Программа имеет дружественный интуитивно понятный интерфейс.

Технические характеристики обрабатывающего центра с ЧПУ RAIS М400

Стандартная комплектация RAIS М400

• Станок RAIS М400
• Защита рабочей зоны
• Телескопическая защита направляющих
• Автоматическая смена инструмента
• Система централизованной смазки
• Сборник стружки
• Система охлаждения
• Инструментальный магазин
• ЧПУ Fanuc Oi Mate MC
• Главный двигатель и двигатели приводов подач Fanuc
• Инструкция по эксплуатации
• Упаковка
• Гарантия на станок-12 мес.;на ЧПУ и привода-24 мес.

Оборудование и комплектующие за дополнительную плату

• Вынесенный ручной импульсный генератор
• CNC Fanuc Oi-MB/Pentium
• CNC Fanuc 18i/21i
• CNC и привод Heidenhain iTNC530
• CNC Siemens Dsl
• 4-я ось ф200/ф170
• 4-я ось, диам. стола ф125/ф170 мм
• 4-я ось ф250 с диам. отв. ф62 мм
• 4-я и 5-я ось ф200/ф170 ( для 5-ой оси, необходимая система Fanuc 18i)
• Шпиндель 10000 об/мин. BT 40
• Шпиндель 15000 об/мин. Fanuc
• Комплект державок MASBT40 с хвостовиком, 12 шт.
• Комплект державок MASBT50 с хвостовиком, 12 шт.
• Датчик измерения инструмента
• Датчик измерения положения детали проводной DPK10
• Датчик измерения детали беспроводной DPВК11
• Программное обеспечение для датчиков
• Пистолет для обдувания детали
• Пистолет для уборки станка
• Стружкотранспортер
• Охлаждение масла в шпинделе
• Система охлаждения через шпиндель
• Агрегат охлаждения с насосом на 20 атм.
• Стеллаж для инструмента

• Длина стола, мм 760
• Конус шпинделя ISO/BT40
• ЧПУ Fanuc Oi Mate MC
• Объем для доставки, м3 9.3
• Модель RAIS М400
• Производство Болгария
• Type Вертикальный обрабатывающий центр с чпу
