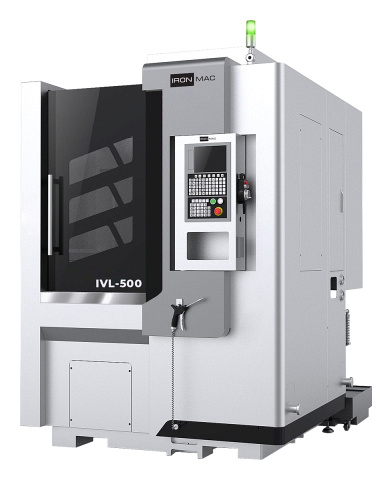

Вертикальный токарный станок с ЧПУ IRONMAC IVL-500

Вертикальные токарные станки моделиIRONMAC IVL 500/650 (HCNC)предназначены длятокарной обработки*деталей сложной конфигурации из жаропрочных и легированных сплавов. На станках данной серии можно: Широко используются в машиностроении, судостроении и других производствах, где необходима скоростная токарная обработка крупногабаритных и нестандартных изделий с большим диаметром. Данные вертикально-токарные станки широко используются при изготовлении: тормозных и колесных дисков для автомобилей, корпусов электродвигателей, колец и других специализированных изделий, которые используются в нефте- и газодобывающей отрасли. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

Область применения IRONMAC IVL-500

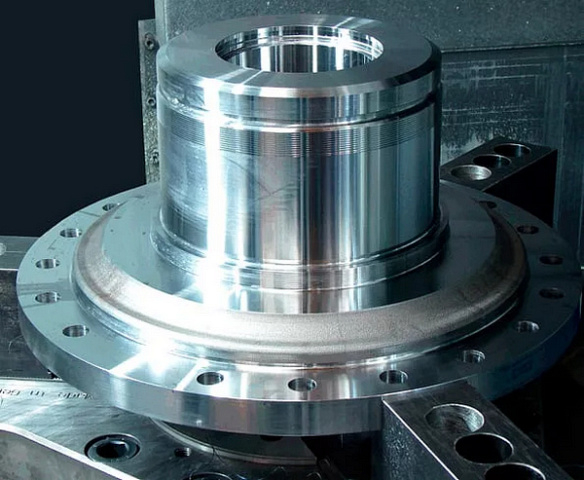

Широко используются в машиностроении, судостроении и других производствах, где необходима скоростная токарная обработка крупногабаритных и нестандартных изделий с большим диаметром. Данные вертикально-токарные станки широко используются при изготовлении: тормозных и колесных дисков для автомобилей, корпусов электродвигателей, колец и других специализированных изделий, которые используются в нефте- и газодобывающей отрасли. Получаемые изделия Автомобильная промышленность Машиностроение Авиационная промышленность Двигателестроение

Схемы обработки IRONMAC IVL-500

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности IRONMAC IVL-500

	Шпиндель На станке используется серво шпиндель усиленной конструкции, привод осуществляется с помощью шкива приводного ремня. Передний и задний подшипник - двухрядный радиальный роликовый подшипник производства NSK (Япония). Выполнен с горизонтальной револьверной головой. Револьверная голова установлена на 12 не приводных инструментов (резцов).
	Гидравлический патрон В базовой комплектации установлен гидравлический патрон 12’’ - 15’’ фирма Chandox (Тайвань) увеличенного размера. устанавливается на передней части шпинделя и предназначен для крепления заготовок большего диаметра.

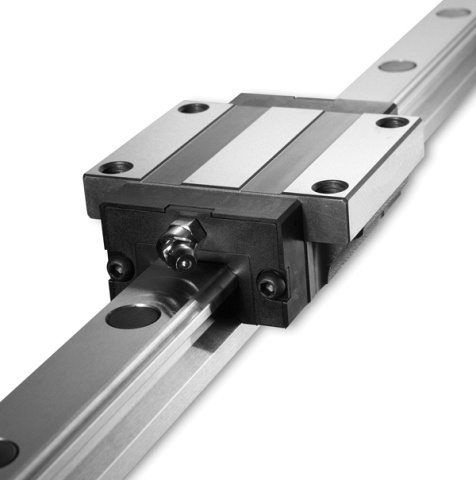

	Роликовые направляющие Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения фирмы PMI (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

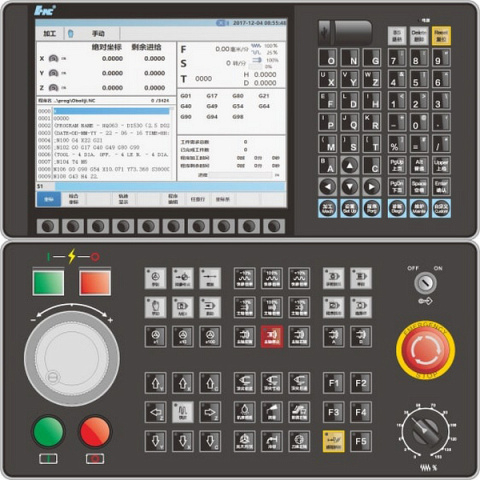

	Система ЧПУ В базовой комплектации устанавливается система ЧПУ HNC808D.

Комплектация IRONMAC IVL-500

Стандартная

Технические характеристики IRONMAC IVL-500

• ЧПУ HCNC
• Ø точения, мм 500
• Напряжение, В 380
• Мощность, кВт 1950
• Масса, кг 5500
• Модель IVL-500
• Type Вертикальный токарный станок с ЧПУ
