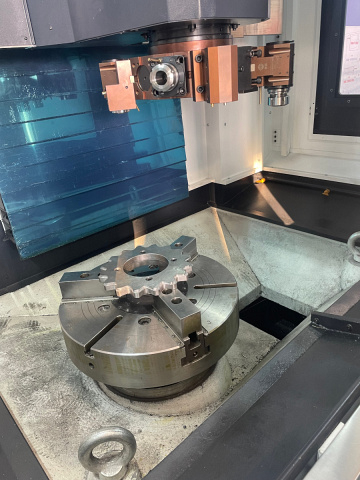

Вертикальный токарный станок с ЧПУ IRONMAC IVL-800M PRO
(голосов 0)
Артикул: 9969646ivl_800m_pro Код товара: 105351
Под заказ
Серия IVL-600M PRO/800M/1000M PRO представляют собой многоцелевые вертикально токарные станки с гидравлическим патроном производства Тайвань, разработанный с использованием новейших технологий. Данный станок подходит для обработки сложных форм валов, втулок, деталей дискового типа. Выполняет такие технологические операции, как: токарная обработка внутренней и внешней цилиндрической поверхности, конической поверхности, дуговой поверхности, торцевой поверхности, снятие фаски, сверление, развертывание, нарезание резьб и т.д.
Область применения IRONMAC IVL-800M PRO
Данный станок подходит для обработки сложных форм валов, втулок, деталей дискового типа. Выполняет такие технологические операции, как: токарная обработка внутренней и внешней цилиндрической поверхности, конической поверхности, дуговой поверхности, торцевой поверхности, снятие фаски, сверление, развертывание, нарезание резьб и т.д. Получаемые изделия Автомобильная промышленность Машиностроение Авиационная промышленность Двигателестроение
Схемы обработки IRONMAC IVL-800M PRO
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC IVL-800M PRO
 |
Шпиндель Шпиндель приводится в движение напрямую главным двигатель через ременный шкив, чтобы уменьшить потерю мощности в механической трансмиссии и обеспечить быстрый и стабильный запуск шпинделя. Шпиндель обладает оптимальной точностью, маленькой тепловой деформацией, высокой точностью и стабильностью. |
 |
Станина В качестве материала для станины использовался чугун высокой плотности, чтобы обеспечить высокую прочность и идеальное поглощение вибрации. При сборке станке выполняется операция шабрения прилегающих поверхностей станины станка. |
 |
Система подач Ось X и ось Z приводятся в движение серво двигателями, которые напрямую соединены с шариковыми винтами через безлюфтовую муфту. Шариковые винты используют способ установки, при котором фиксируются оба края. На ШВП используются специальные радиально-упорные шарикоподшипники NSK. Направляющие качения имеют преимущества: малый коэффициент трения, быстрые скорости подачи, большая несущая способность, долгий срок службы. |
 |

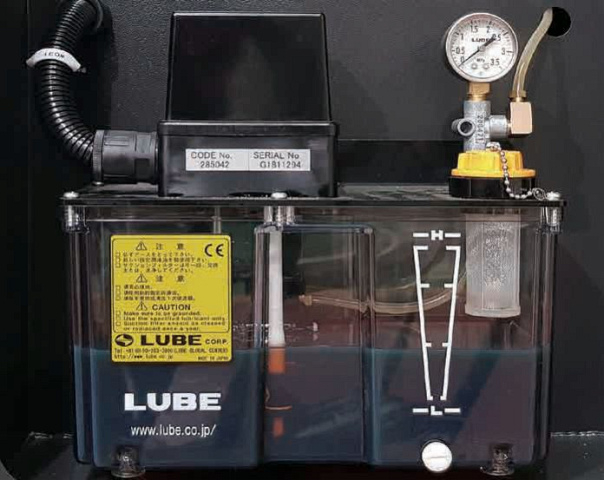

Автоматическая система смазки Обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора. |
 |

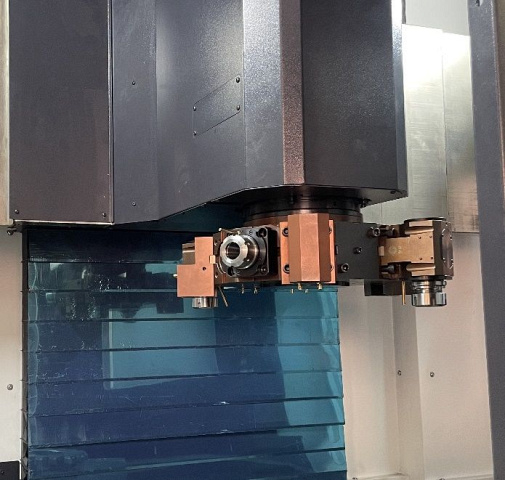

Револьверная головка В стандартной комплектации установлена 12-ти позиционная гидравлическая револьверная голова с приводным инструментом. |
 |

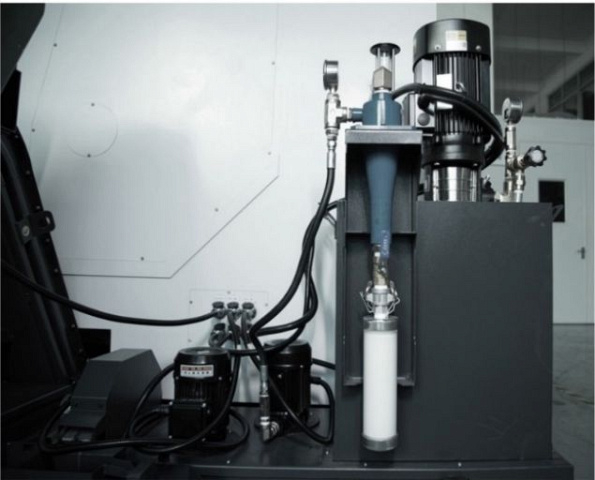

Система подачи СОЖ Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания и скорость подачи, а также продлить срок службы инструмента. Эффективное омывание зоны резания СОЖ способствует более высокому качеству обработанной поверхности. Система подачи СОЖ включает в себя помпу для прокачки под давлением 10 бар. |
 |

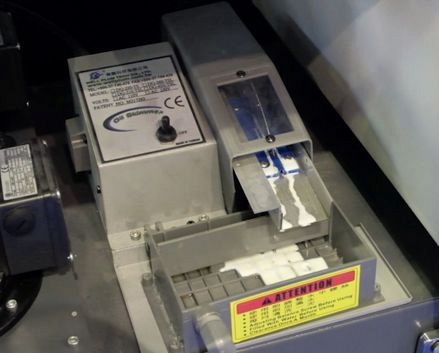

Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе. |
 |

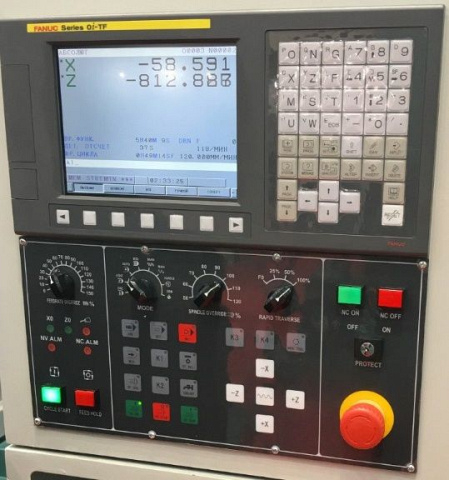

Система ЧПУ FANUC 0i- TF (1) + Manual Guide (MGi) В стандартной конфигурации станок оборудован системой ЧПУ FANUC 0i-Mate TF + Manual Guide (MGi), которая обладает высокой эффективностью, высокой скоростью работы и высокой точностью обработки. Она удобна в эксплуатации, имеет множество функций и высокую надежность. |
 |

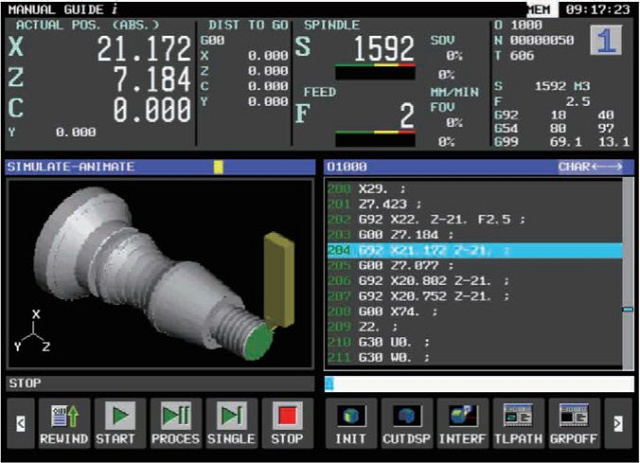

Manual Guide (MGi) Служит для увеличения производительности за счёт сокращения суммарного времени на обработку чертежей перед началом изготовления и может использоваться как для простых, так и для сложных технологических процессов. Для программирования циклов машинной обработки, включая циклы вращения, фрезеровки, сверления и измерения, можно использовать подсказки или диалоговый режим, а также с легкостью осуществлять программирование деталей и симуляцию непосредственно на мониторе панели управления. |
 |
Надёжные электрические компоненты Тормозные, силовые и релейные цепи объединены в одну систему плат, но разнесены друг относительно друга в электрошкафу для оптимально теплообмена и исключения перегрева с учётом непрерывной условий работы оборудования в несколько смен. Все двигатели, привода, драйверы и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония). Все электрические компоненты от французской компании Schneider. |
Комплектация IRONMAC IVL-800M PRO
Стандартная
- Гидравлическая револьверная головка, 12 инструментов тип BMT65/BMT75
Технические характеристики IRONMAC IVL-800M PRO
| Характеристика | Значение |
|---|---|
| ЦЕНА | 15 339 879 ₽ |
| Макс. диаметр точения, мм | 750 |
| Размер патрона, дюйм | 24 |
| Макс. устанавливаемый диаметр, мм | 1100 |
| Макс. высота детали, мм | 800 |
| Макс. вес детали, кг | 500 |
| По оси X, мм | 600 |
| По оси Z, мм | 800 |
| Быстрые перемещения по осям X / Z, м/мин | 12 / 10 |
| Мощность шпинделя, кВт | 22 / 26 |
| Частота вращения, об/мин | 50 - 1500 |
| Конус | A2-11 |
| Диаметр патрона, мм | 610 |
| Макс. крутящий момент шпинделя, Нм | 892 |
| Система ЧПУ | Fanuc |
| Мощность привода приводного инструмента, кВт | 7 |
| Суммарно потребляемая электрическая мощность, кВА | 50 |
| Тип хвостовика инструмента | BMT75 |
| Количество инструмента, шт. | 12 |
| Размер сечения державки резца, мм | 40 x 40 |
| Размер диаметра державки расточного инструмента, мм | Ø60 |
| Обороты приводного инструмента, об/мин | 3000 |
| Мощность приводного инструмента, кВт | 4 |
| Напряжение, В | 380 ± 5% |
| Точность позиционирования по осям X / Z, мм | 0,035 / 0,040 |
| Повторяемость по осям X / Z, мм | 0,075 / 0,015 |
| Длина, мм | 2420 |
| Ширина, мм | 2900 |
| Высота, мм | 3300 |
| Вес, кг | 10 800 |
