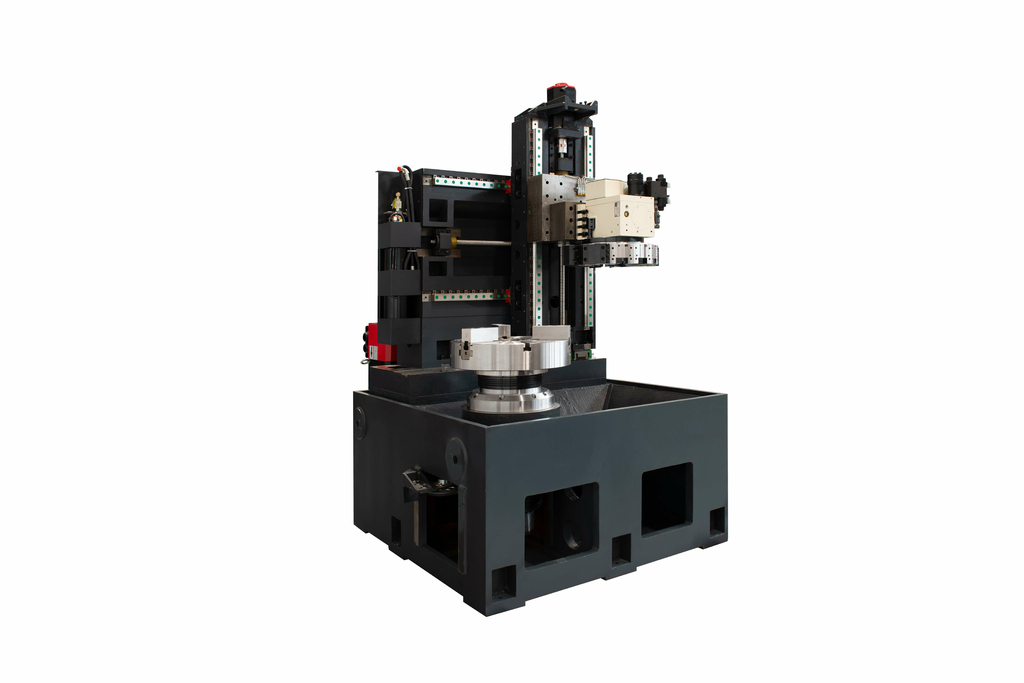

Вертикальный токарный станок ТС1510Ф4
(голосов 0)
Артикул: ts-1510-f4 Код товара: 104581
Под заказ

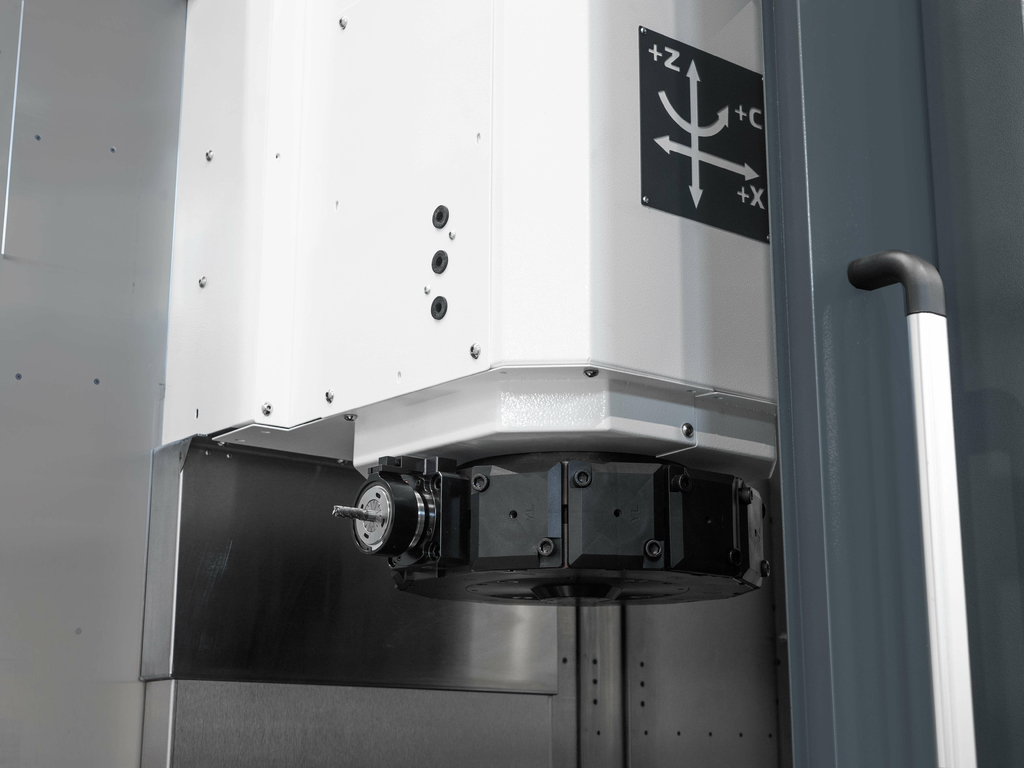

ТС1510Ф4 – вертикальный токарный станок предназначен для токарно-фрезерной обработки деталей сложных форм, средних и крупных размеров как в диаметре, так и по высоте. На станке можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы резцами. Револьверная голова разработана специально для экстремально жесткого точения, что обусловлено её габаритами и техническими параметрами. При помощи осевых и радиальных приводных блоков можно производить операции фрезерования, сверления, нарезания резьбы. Имеет высокую жесткость, надежный зажим, быструю индексацию, высокую повторяемость позиционирования. Применяются в нефтегазовой промышленности, автомобильной, авиационной, инструментальной и других областей машиностроения.
Ниже представлены примеры изготавливаемых на станке изделий.
 |

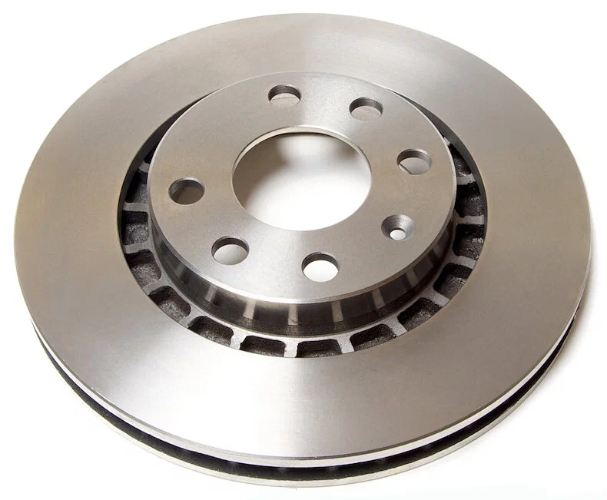

Тормозной диск Автомобилестроение |
 |
Подшипник Автомобилестроение |
 |
Фланец Нефтегазовая промышленность |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 1100 |
| Максимальный диаметр обработки, мм | 900 |
| Максимальная высота обработки, мм | 800 |
| Максимальная масса заготовки, кг | 1500 |
| Оси | |
| X/Z, Перемещение, мм | -30 +550/900 |
| Быстрая подача, мм/мин | 16000 |
| Рабочая подача, мм/мин | 8000 |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 812 |
| Частота вращения планшайбы, об/мин. | до 800 |
| Торец шпинделя | А2-15 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 2300/900 |
| Мощность электродвигателя шпинделя (продолжительно), кВт | 37 |
| Револьверная головка | |
| Число инструментов, шт | 12 (25х25) |
| Тип хвостовика | BMT65/ER40 |
| Мощность электродвигателя приводного инструмента, кВт | 5.5 |
| Частота вращения приводного инструмента, об/мин | 4000 |
| Задняя бабка | |
| Прочее | |
| Масса нетто, кг | 18000 |
| Масса брутто, кг | 18500 |
| Габаритные размеры (ДхШхВ), мм | 4350×2800×4000 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ Fanuc
- Гидравлический трехкулачковый патрон 610мм
- Гидростанция
- Револьверная головка BMT65 на 12 позиций
- Осевой и радиальный приводной блок
- Телескопическая защита направляющих
- Гидроразгрузка
- Стружкосборник ленточного типа
- Система подачи СОЖ на каждый инструмент
- Автоматическая система смазки направляющих и ШВП
- Электрошкаф с кондиционером
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции
| Коробка передач с системой принудительной смазки | |
 |

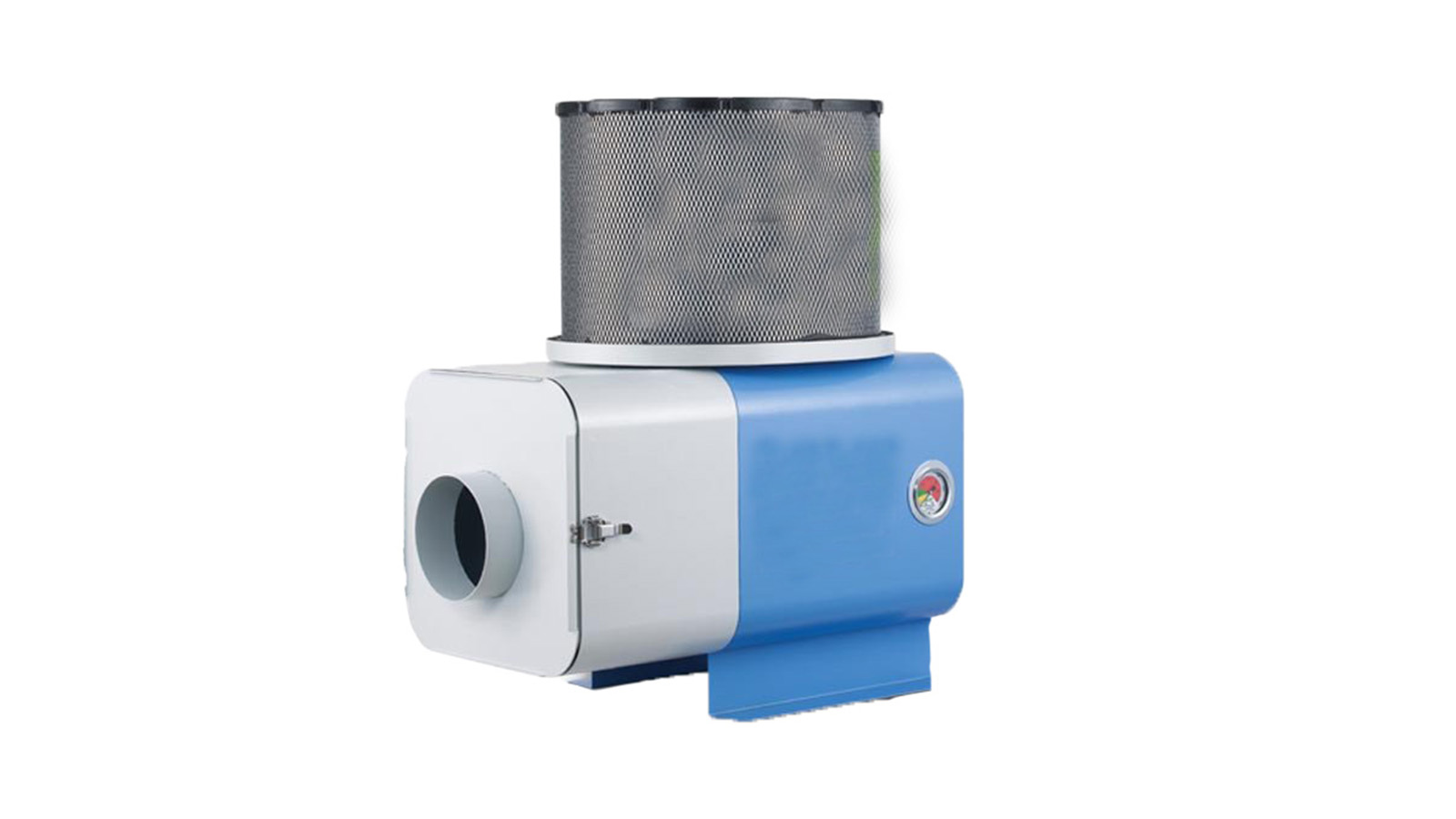

Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |
 |

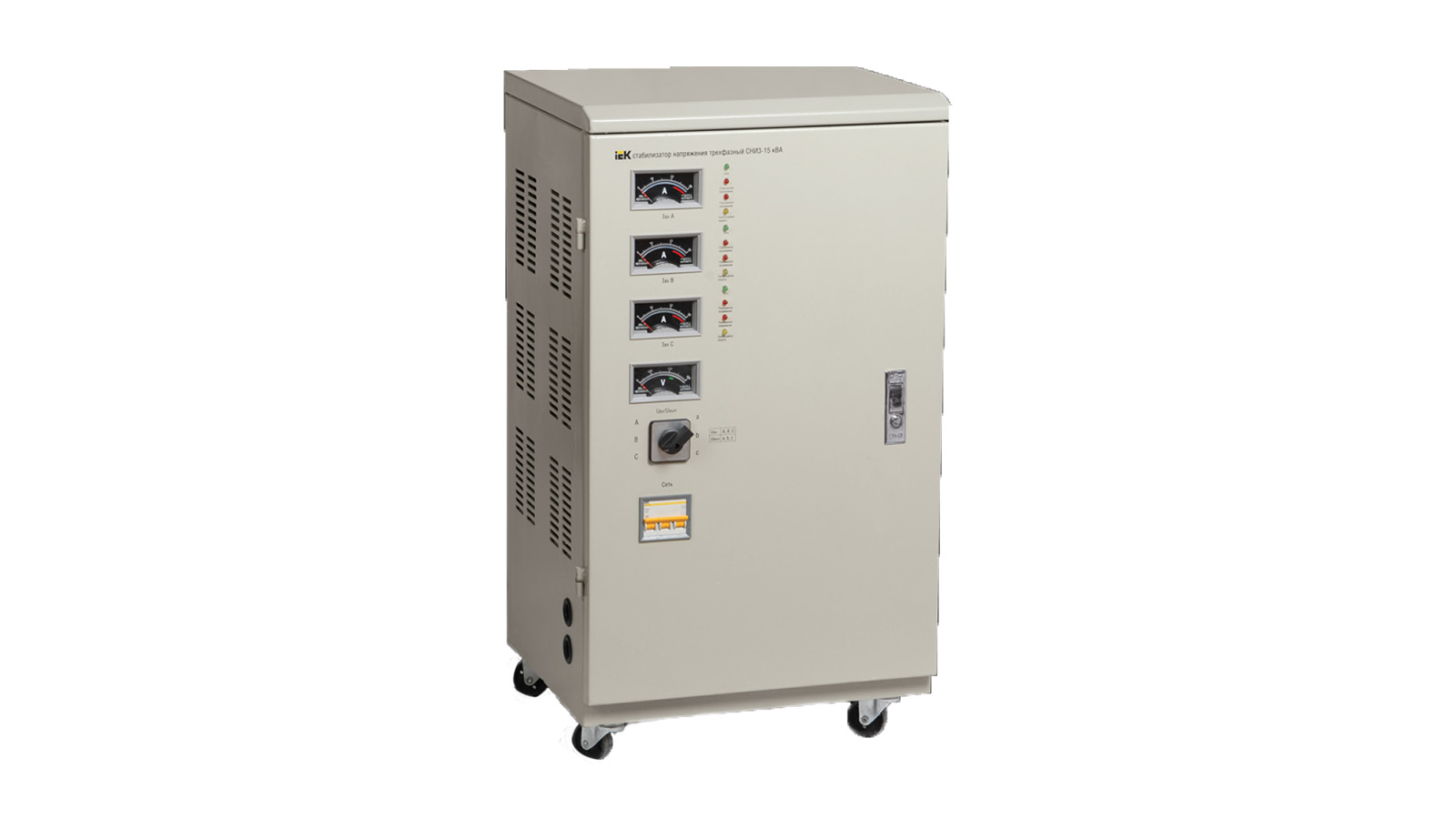

Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |
 |
Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
