Дисковый четырехвальный брусующий станок ВИТЯЗЬ 4М

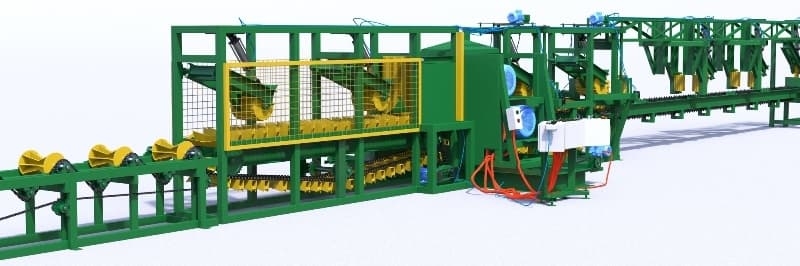

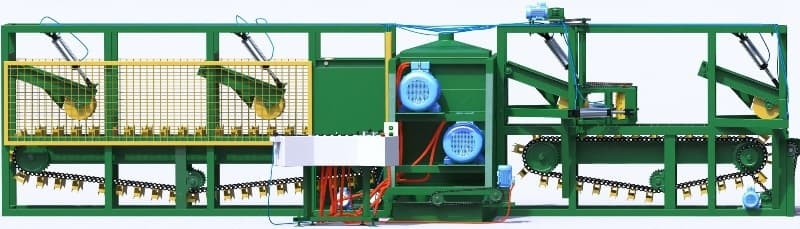

Дисковый четырехвальный брусующий станок ВИТЯЗЬ 4М

Компания 'Невастанкомаш' представляет Вам инновационное оборудование для производства - дисковый четырехвальный брусующий станок ВИТЯЗЬ 4М. Этот станок сочетает в себе высокую производительность, надежность и простоту использования.

Особенности станка ВИТЯЗЬ 4М:

• Четыре шлифовальных вала для обработки различных поверхностей
• Высокая точность обработки благодаря дисковым инструментам
• Прочная конструкция для длительного срока службы
• Простая настройка и удобное управление

Преимущества станка ВИТЯЗЬ 4М:

• Эффективность в обработке деталей различных форм и материалов
• Минимальные затраты на обслуживание и ремонт
• Высокая производительность и качество обработки
• Широкий спектр применения в различных отраслях промышленности

Назначение и сферы применения:

Дисковый четырехвальный брусующий станок ВИТЯЗЬ 4М идеально подходит для шлифовки, полировки и обработки поверхностей металлических, деревянных и пластиковых деталей. Он находит применение в машиностроении, мебельной промышленности, автомобильном производстве и других отраслях.

Дисковые брусующие (брусовальные, бревнопильные, круглопильные) станки тяжелого класса "Витязь 4х550М" и "Витязь 4х630М" предназначены для распиловки в поточном режиме круглого леса на лафет и необрезную доску. Максимальный диаметр распиливаемой древесины (в комле) – для "Витязь 4х550М" - 390/400 мм (для пил диаметром 550мм и 560мм соответственно), для "Витязь 4х630М" - 450/460 мм (для пил диаметром 630мм и 650мм соответственно).

Станки призваны решить ключевую задачу лесопильного производства - первичная переработка круглого леса с производительностью от 200 и более куб. м. в смену. Только обладая оборудованием такого класса, собственники лесопильного бизнеса могут планировать серьезное производство доски и бруса в объемах, которые позволят обеспечить общую высокую рентабельность предприятия.

В свою очередь, большие объемы переработки круглого леса делают рентабельным и необходимым развитие глубокой переработки древесины и утилизации отходов, т. е. выводят лесопильное производство на качественно новый уровень.

Станки серии "Витязь 4 М" сделаны по схеме с четырьмя валами (два верхних, два нижних), каждый пропил выполняется двумя дисковыми пилами, расположенными в одной плоскости, что позволяет получить приемлемую толщину пропила и использовать относительно недорогие и доступные стандартные пилы различных производителей диаметром 550/560 мм ("Витязь 4х550М") и 630/650 мм ("Витязь 4х630М")..

Существенным преимуществом станков серии "Витязь 4 М" является возможность быстрой (без снятия пил) регулировки расстояния между центральными пилами, позволяющая оперативно изменять высоту получаемого лафета, перенастраивать лесопильную линию на выпуск пиломатериала с другими параметрами.

Описание ВИТЯЗЬ 4М

На многопильные брусующие станки серии "Витязь 4 М" может быть установлено 4, 8 или 12 пил, диаметром 550/560мм ("Витязь 4х550М") или 630/650мм ("Витязь 4х630М").

Электромеханический привод регулировки пил, по желанию заказчика, может быть оснащен системой электроного задания расстояния между пилами (электронная линейка).

В конструкции брусовальных станков серии "Витязь 4 М" большое внимание уделено вопросу безопасности работы. Система предохранения от вылета доски или горбыля в обратную сторону включает ряд мощной когтевой защиты и боковые подпружиненные шторки, что соответствует самым высоким требованиям безопасности.

При пилении станки потребляют не всю номинальную мощность установленных двигателей, а мощность, соответствующую нагрузке.

Вытяжные "зубастые" рябухи, установленные в базовой комплектации, привод которых синхронизирован с приводом подачи бревна в зону пиления, поддерживают пакет распиленного материала на выходе из станка и делают работу по приемке распиленной продукции более простой и безопасной для персонала, а так же позволяют автоматизировать весь процесс работы линии распиловки бревен.

Пиление на всех валах встречное, опил выносится из центра бревна наружу, таким образом степень загрязнения сырья не оказывает существенного влияния на износ инструмента.

• - комплектация системой обратной связи (опция);
• - кантователь на подающем столе (опция);
• - плавный пуск двигателей (опция).

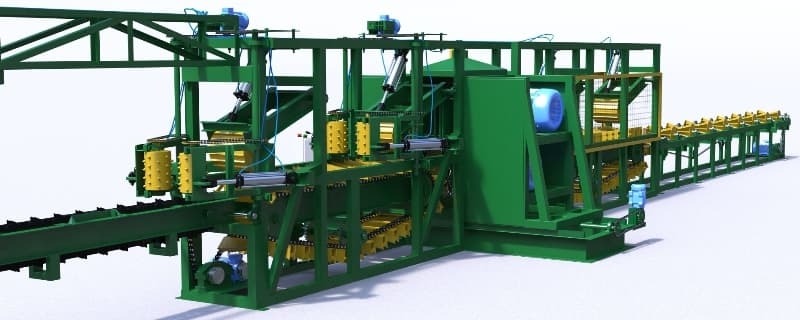

Принцип действия брусующих станков серии "Витязь 4 М"

 "Витязь 4х550М" и "Витязь 4х630М" относятся к станкам проходного типа, т. е. при обработке движется заготовка, а сам обрабатывающий узел неподвижен.

Бревна подаются в пильный узел и вытягиваются из него с помощью широких гусениц. Траверсы гусениц имеют форму перевернутой трапеции и образуют лоток, надежно удерживающий пиловочник.

На протяжении всего цикла распиловки бревна на гусеницах дополнительно фиксируют пневматические прижимы, повышающие стабильность пиления и обеспечивающие точность размеров готовой продукции даже при работе с сырьем существенной кривизны.

Пара вертикальных рябух полностью вытягивает горбыль и доски из пильного узла.

Опционально станки комплектуется подающим роликовым столом, приемным столом различных конфигураций, в т. ч. с автоматическим отделением горбыля и досок, а так же другими дополнительными опциями.

Расстояние между пилами на одном валу (толщина необрезной доски) регулируется разлучками различной ширины.

Каждый пильный вал вращается отдельным двигателем. Мощность главных двигателей определяется при заказе и может составлять от 4х15 до 4x45 кВт для "Витязь 4х550М" и до 4х55 кВт для "Витязь 4х630М". В базовой комплектации предлагаются двигатели мощностью 4х30 кВт.

При пилении четырьмя пилами на выходе получается лафет (двухкантный брус) и два горбыля. Если на станке установлено восемь пил, за один проход из бревна получается лафет, две подгорбыльных (необрезных) доски и горбыль с обеих сторон. Если установлено 12 пил, то необрезных досок будет 4.

Расклинивающие ножи, расположенные за пилами удерживают лафет и предотвращают затирание и перегрев пил. При изменении расстояния между центральными пилами, ножи автоматически настраиваются на новый размер, отдельная регулировка расклинивающих ножей не требуется.

Скорость подачи заготовки ВИТЯЗЬ 4М

Максимальная скорость подачи сырья (скорость пиления) на практике ограничивается лишь мощностью двигателей приводов пил, т. е. энергетическими ресурсами предприятия, эксплуатирующего станок. Пилы могут выдержать скорости подачи, далеко выходящие за рамки разумных и экономически целесообразных значений. Рекомендуемая скорость подачи – 12-18 м/мин.

Производительность ВИТЯЗЬ 4М

Производительность станка зависит от множества факторов, но можно выделить три определяющих параметра

1) Суммарная мощность основных двигателей приводов пил. Именно от мощности двигателей в основном зависит возможная скорость подачи, из которой, в свою очередь, при прочих равных, и следует производительность. Следует разделять станки с четырьмя, восемью и двенадцатью пилами, т. к. работа, совершаемая в этих случаях, а, следовательно, и нагрузка на двигатели, различается практически в два и четыре раза соответственно.

2) Наличие и работоспособность околостаночного оборудования. Околостаночное оборудование (система подачи бревен, система отделения горбыля, приемный стол, станки второго ряда) должны работать с не меньшей скоростью. Если бревна своевременно не подаются в станок, то, как бы быстро он не пилил, производительность будет ниже его возможностей.

3) Диаметр распиливаемых бревен. Бревно d=400мм в 4 раза объемнее, чем бревно d=200мм. Увеличение диаметра сырья дает увелиение производительности в квадрате!

При правильно подобранных двигателях и соответствующем околостаночном оборудовании, станки "Витязь 4х550М" и "Витязь 4х630М", в зависимости от диаметра сырья, способны перерабатывать в смену 8 часов (пиловочника):

• 150мм – 55 куб. м.
•  200мм – 100 куб. м.
•  250мм – 155 куб. м.
•  300мм – 225 куб. м.
•  350мм – 305 куб. м.
•  400мм – 400 куб. м.

Инструмент

На станках серии "Витязь 4 М" используются пилы с твердосплавными напайками диаметром 550мм ("Витязь 4х550М") и 630/650мм ("Витязь 4х630М") с небольшим количеством зубьев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS (Польша) и Faba (Польша). По желанию можно согласовать установку пил любого производителя.

Преимущества ВИТЯЗЬ 4М

• Рама станка выполнена с существенным запасом прочности, вибрации и любые деформации исключены полностью.
• Регулировка размеров выпиливаемого лафета происходит очень быстро, простым нажатием кнопки. Снятия пил не требуется. Опционально устанавливается электронная линейка, а так же механизм позволяющий регулировать размер получаемого лафета буквально перед каждым бревном, что обеспечит ощутимый прирост полезного выхода материала.
• Перемещение пильных узлов при регулировке расстояния между пилами происходит по высокоточным калиброванным направляющим. Параллельность направляющих гарантируется особой методикой их установки: направляющие для правого и левого пильных узлов - единое целое. Предусмотрена централизованная система смазки направляющих.
• Гусеничная система подачи гарантирует стабильную подачу бревен даже существенной кривизны.
• Плавно регулируемая скорость подачи позволяет осуществлять пиление в оптимальных режимах при различных условиях, таких как диаметр сырья, количество пил, твердость породы, промороженность, сохраняя при этом высокую производительность.
• Высокая степень индивидуализации станка. Благодаря большому количеству различных опций каждый заказчик может скомплектовать себе станок, который будет максимально подходить для решения именно его задач.
• Надежные механизмы защиты: когтевая защита + шторки на входе для предотвращения вылета горбыля, системы автоматической остановки подачи в случае нештатной ситуации.
• Автоматизированное управление позволяет встраивать брусовал в лесопильные потоки с минимальным количеством работников. Оператор станка не перегружен и может параллельно управлять другими механизмами, например накопительной эстакадой и разобщителем бревен.

Технические характеристики ВИТЯЗЬ 4М

Комплект поставки ВИТЯЗЬ 4М

• Станок ВИТЯЗЬ 4М
• Инструкция по эксплуатации
• упаковка

• Модель ВИТЯЗЬ 4М
• Type Дисковый четырехвальный брусующий станок
