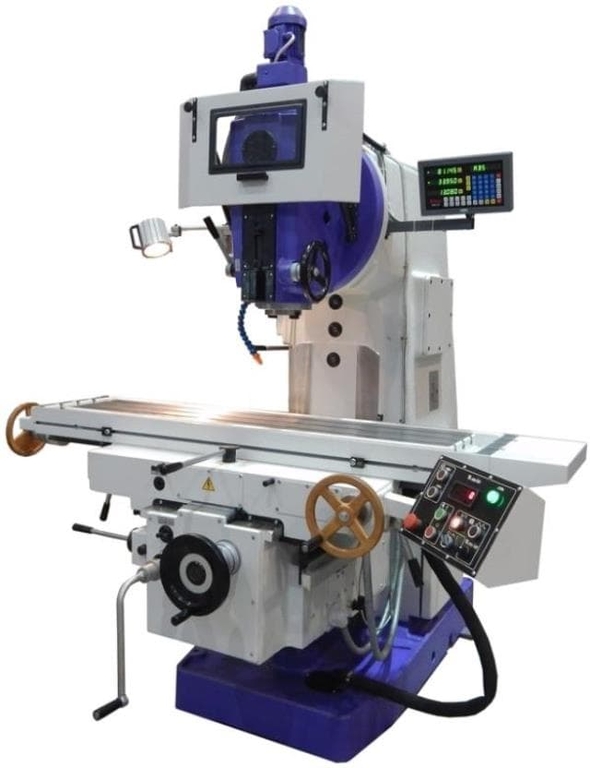

Вертикальный консольно-фрезерный станок ВМ127М

Вертикальный консольно-фрезерный станок ВМ127М

Данный станок - идеальное решение для предприятий, занимающихся производством деталей из металла. Он обладает высокой производительностью и точностью обработки, что позволяет сократить время изготовления деталей и повысить качество продукции.

Особенности станка:

• Мощный и надежный двигатель
• Плавное регулирование скорости вращения шпинделя
• Высокая точность обработки
• Простота в эксплуатации и обслуживании

Преимущества станка ВМ127М:

• Универсальность - возможность обработки различных материалов
• Высокая производительность - быстрая обработка деталей
• Долговечность - станок изготовлен из качественных материалов
• Гарантированное качество - продукция компании 'Невастанкомаш' соответствует всем стандартам качества

Вертикальный консольно-фрезерный станок ВМ127М подходит для использования в различных сферах промышленности, таких как машиностроение, автомобильная промышленность, электротехника и другие. Он поможет вам увеличить производительность вашего производства и сэкономить время и ресурсы.

Вертикальный консольно-фрезерный станок ВМ127М предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцовыми, концевыми, цилиндрическими, радиусными и другими фрезами в условиях индивидуального, мелкосерийного и серийного производства. Масса детали с приспособлением — до 300 кг.

Консольно-фрезерный станок ВМ127М заменил в 1988 фрезерный станок ВМ127.

На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, зубчатые колеса и т. д.

Возможность настройки станка па различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание.

Мощный привод главного движения станка ВМ 127М и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей быстрорежущего и твердосплавного инструмента.

Простота обслуживания станка ВМ127М переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

В 2012 году завод освоил изготовление новой модификации станка ВМ127М, в которой:

• Изменена конструкция вертикальных направляющих станины с профиля «Ласточкин хвост» на П-образный профиль, что позволило увеличить массу обрабатываемой детали до 800 кг
• Заменена механическая коробка подач на бесступенчатое регулирование (Серводигатель), для более точной и быстрой настройки режимов резания, и повышению производительности обработки
• При изготовлении станка с устройством цифровой индикации заменены комплектующие на импортного производителя с использованием магнитных линеек вместо оптических

Расположение составных частей консольно-фрезерного станка ВМ127М

Спецификация составных частей консольно-фрезерного станка ВМ127М

1. Станина
2. Коробка скоростей
3. Поворотная головка
4. Стол - салазки
5. Консоль
6. Коробка подач
7. Электрооборудование
8. Коробка переключений скоростей шпинделя
9. Устройство электромеханического зажима инструмента

Расположение органов управления фрезерным станком ВМ127М

Перечень органов управления фрезерным станком ВМ127М

1. Кнопка «Стоп» (дублирующая)
2. Кнопка «Пуск шпинделя» (дублирующая)
3. Стрелка-указатель скоростей шпинделя
4. Указатель скоростей шпинделя
5. Кнопка «Быстро стол» (дублирующая}
6. Кнопка «Импульс шпинделя»
7. Переключатель зажима—отжима инструмента
8. Поворот головки
9. Зажим гильзы шпинделя
10. Звездочка механизма автоматического цикла
11. Рукоятка включения продольных перемещений стола
12. Зажимы стола
13. Маховичок ручного продольного перемещения стола
14. Кнопка «Быстро стол»
15. Кнопка «Пуск шпинделя»
16. Кнопка «Стоп»
17. Переключатель ручного или автоматического управления продольным перемещением стола
18. Маховик ручных поперечных перемещений стола
19. Рукоятка ручного вертикального перемещения стола
20. Кольцо-нониус
21. Лимб механизма поперечных перемещений стола
22. Кнопка фиксации грибка переключения подач
23. Грибок переключения подач
24. Указатель подач стола
25. Стрелка-указатель подач стола . Рукоятка включения поперечной и вертикальной подач стола
26. Зажим салазок на направляющих консоли
27. Рукоятка включения продольных перемещений стола (дублирующая)
28. Маховичок ручного продольного перемещения стола (дублирующий)
29. Переключатель ввода «включено-выключено»
30. Переключатель насоса охлаждения «включено-выключено»
31. Переключатель направления вращения шпинделя «влево-вправо»
32. Рукоятка переключения скоростей шпинделя
33. Переключатель автоматического или ручного управления и работы круглого стола
34. Зажим консоли на станине
35. Маховичок выдвижения гильзы шпинделя
36. Зажим головки на станине

Технические характеристики ВМ127М

• Длина стола, мм 1600
• Конус шпинделя АТ50
• Уци Нет
• Модель ВМ127М
• Производство Российская Федерация
• Type Вертикальный консольно-фрезерный станок
