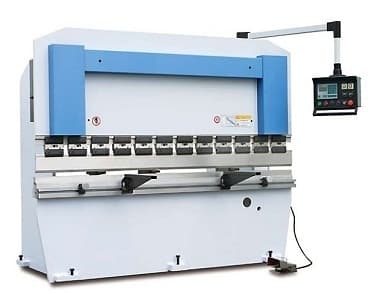

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/5100

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/5100

Компания 'Невастанкомаш' представляет инновационное оборудование для промышленности - гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/5100. Этот пресс обладает рядом уникальных особенностей, которые делают его незаменимым инструментом в производственных процессах.

Преимущества гидравлического пресса Smd WEHK-250/5100:

• Высокая точность изгиба деталей благодаря ЧПУ системе
• Быстрая настройка и изменение параметров изгиба
• Надежная гидравлическая система обеспечивает стабильную работу
• Прочная конструкция и долгий срок службы

Назначение и сферы применения:

Гидравлический листогибочный пресс Smd WEHK-250/5100 идеально подходит для производства металлических деталей, листового металла, труб и профилей. Он находит широкое применение в автомобильной, строительной, мебельной и других отраслях промышленности.

Не упустите возможность улучшить производственные процессы в вашей компании с помощью гидравлического листогибочного пресса Smd WEHK-250/5100 от 'Невастанкомаш'!

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/5100 предназначен для выполнения операций гибки металлических листов и получения широкого спектра профилей.

Преимущества Smd WEHK-250/5100

Листогибочные пресс серии WEHK/WEMK имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. На базе моделей WEHK поставляются пресса WEMK (облегченные, до 80 тонн усилие), WEHK – прессы с ЧПУ (с контроллерами CNC) и WEMK -прессы с ЧПУ (облегченные, до 80 тонн). Применяемые ЧПУ имеют экран с цифровой индикацией и 2-3 контролируемых параметра.

Пресса данной серии относятся к эконом классу с ЧПУ Delem DA-41 (Голландия). Он имеет две оси управления – опускание верхней траверсы (ось Y) и перемещение заднего упора (ось X). Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми Rexroth (Германия) и SUMITOMO (Япония), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

Система ЧПУ ESTUN E200 Smd WEHK-250/5100

• LCD дисплей: 240х128 пикселей
• Память 40 программ
• В каждой программе до 25 рабочих шагов

Задний упор на шарико – винтовой паре с двумя пальцами и тремя закаленными упорными поверхностями.

Таблица определения усилий листогибочного пресса:

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

Получаемые профили Smd WEHK-250/5100

Технические характеристики Smd WEHK-250/5100

 Комплектация  WEHK-250/5100 Smd WEHK-250/5100

• Гидравлическая система: Rextroth (Германия)
• Масляный насос SUMITOMO (Япония)
• Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
• Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары Hiwin при помощи серводвигателя.
• Задний упор имеет два упорных блока, регулируемых по высоте и росстоянию между ними
• Две передние поддержки листа
• Выносная педаль управления с кнопкой аварийной остановки.
• Инструкция по эксплуатации и обслуживанию станка
• Управление ESTUN E200 (управление осью Y с точностью до 0,1 мм, управление осью Х с точностью до 0,1 мм)

Опции  WEHK-250/5100 Smd WEHK-250/5100

• Дополнительный инструмент
• Система быстрого зажима инструмента
• Увеличение хода заднего упора
• Фотоэлектрическая система защиты

• Усилие, тн 400
• Ширина обработки, мм 5100
• Мощность, кВт 18.5
• Масса, кг 21780
• Модель WEHK-250/5100
