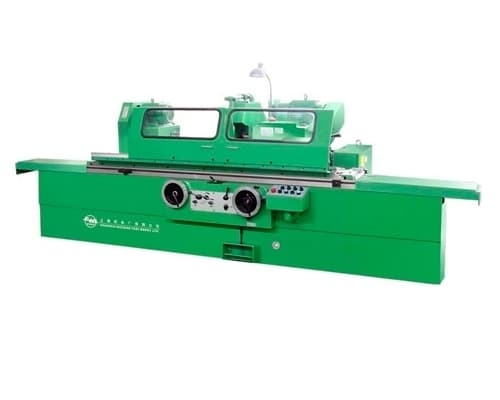

Станок кругло-шлифовальный М1420/750
Артикул: weiM1420 Код товара: 549
Станок кругло-шлифовальный М1420/750
Компания 'Невастанкомаш' представляет вам станок кругло-шлифовальный М1420/750 - высокоточное оборудование для обработки деталей различных форм и размеров. Этот станок обеспечивает высокую производительность и качество обработки, что делает его незаменимым инструментом для промышленных предприятий.
Преимущества станка кругло-шлифовального М1420/750:
- Высокая точность обработки деталей
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон применения
- Эффективное решение для производства различных изделий
Особенности станка кругло-шлифовального М1420/750:
- Максимальный диаметр обработки до 200 мм
- Длина обрабатываемой детали до 750 мм
- Высокая скорость шлифования
- Поворотный стол для удобства работы
Станок кругло-шлифовальный М1420/750 идеально подходит для обработки поверхностей, создания цилиндрических и конических деталей, а также для шлифования отверстий и пазов. Он находит широкое применение в машиностроении, автомобильной промышленности, электронике и других отраслях промышленности.
Приобретая станок кругло-шлифовальный М1420/750, вы получаете надежный и эффективный инструмент для вашего производства. Обеспечьте себе высокое качество обработки деталей с помощью этого станка от компании 'Невастанкомаш'!
Перемещение шлифовальной бабки в обычном и ускоренном режиме осуществляется гидроприводом автоматически. Перемещение шлифовальной бабки, грубая и точная подачи, могут быть осуществлены через ручной маховик. Серия станков M14 имеет возможность шлифования внутренних поверхностей, шпиндель устройства для внутреннего шлифования поддерживается высокоточными подшипниками. Все исполнительные механизмы имеют собственный привод. Равномерная смазка шпинделя даже на низких оборотах. Зазор переднего подшипника может корректироваться, чтобы сделать его подходящим для шлифования в центрах или патроне, шлифовальная головка может быть повернута в любом направлении на 90 градусов, поэтому можно шлифовать, как внешний, так и внутренний конус. Все органы управления централизованы и удобны в эксплуатации.
Технические характеристики М1420/750
|
Высота центров, мм |
125 |
|||
|
Расстояние между центрами, мм |
520 | 750 | 1000 | |
|
Шлифуемая поверхность: |
||||
|
- наружный диаметр, мм |
8 - 200 |
|||
|
- внутренний диаметр, мм |
13 - 80 |
|||
|
Длина наружного шлифования, мм |
520 | 750 | 1000 | |
|
Длина внутреннего шлифования, мм |
110 |
|||
|
Максимальный размер шлифовального круга, мм |
400х(20-50)х203 |
|||
|
Максимальный ход стола, мм |
600 | 800 | 1080 | |
|
Максимальный вес заготовки, кг |
50 |
|||
|
Максимальный угол поворота стола по часовой стрелке |
9° | 9° | 7° | |
|
Максимальный угол поворота стола против часовой стрелки |
5° | 3° | 3° | |
|
Перемещение за один оборот маховика, мм |
6 |
|||
|
Цена деления микроподачи, мм |
0,00125 |
|||
|
Частота вращения шпинделя, об/мин |
60, 85, 120, 170, 230, 460 |
|||
|
Частота вращения шлифовального круга, об/мин |
2230/1820 |
|||
|
Устройство внутреннего шлифования(размер шлифовального круга) |
||||
| Макс, мм |
50х32х16 |
|||
| Мин, мм |
15х16х5 |
|||
| Скорость вращения внутришлифовальной головки, об/мин (4 уровня) |
9245/12250/14848/19600 |
|||
| Тип шпинделя |
«рукавный»(цельная втулка) гидродинамический |
|||
| Максимальная скорость шлифовального круга, м/с |
35 |
|||
| Мощность двигателя, кВт: |
5,325 |
|||
| Габариты, мм |
2000×1420× 1600 |
2700×1420× 1600 |
3100×1400× 1600 |
|
| Масса станка, кг |
2550 |
2950 | 3050 | |
Точностные параметры
| M1 | Точность шлифования в центрах |
L=150 d=50 |
Круглость (мм) | 0,0005 |
|
L=350 d=35 |
Постоянство диаметра в продольном сечении (мм) | 0,003 | ||
|
Шероховатость |
Ra≤0.01 | |||
| M2 | Точность шлифования в патроне | L=30 d=50 | Круглость (мм) | 0,0015 |
|
Шероховатость |
Ra≤0.04 | |||
| M3 | Точность внутреннего шлифования в патроне | L=25 d=40 | Круглость (мм) | 0,0015 |
|
Шероховатость |
Ra≤0.04 | |||
