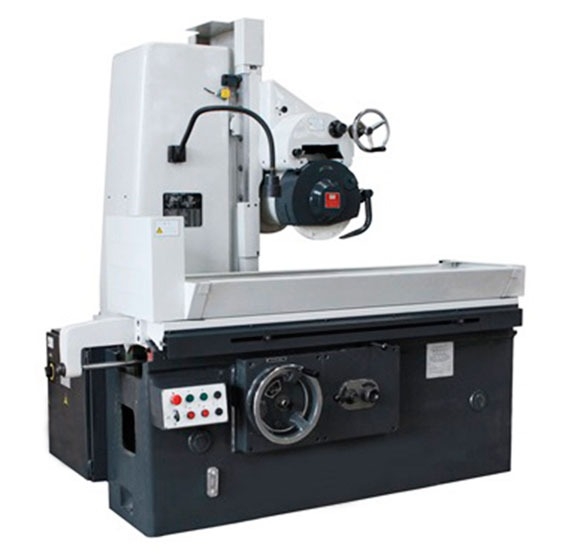

Универсальный плоскошлифовальный станок M7130
Преимущества универсального плоскошлифовального станка M7130:
- Высокое качество исполнения
- Надежность и долговечность
- Широкий диапазон настроек
- Простота в использовании
- Эффективное гарантийное обслуживание
Особенности универсального плоскошлифовального станка M7130:
Шлифование вертикальной плоскости заготовки осуществляется торцом круга. Во время шлифовки заготовка крепится в электромагнитный стол или напрямую на рабочий стол, в зависимости от условий.
Продольное перемещение стола осуществляется гидравлическим приводом. Шлифовальная бабка вращается по кругу на каретке с помощью гидравлики или вручную, устанавливается устройство автоматической блокировки.
Каретка (вместе со шлифовальной бабкой) перемещается вертикально по станине вручную или механическим приводом, устанавливается устройство блокировки. Вертикальная ШВП работает легко и плавно.
Высокая точность и чистота обработки плоских поверхностей достигается высокой жесткостью и виброустойчивостью станков. Все элементы плоскошлифовального станка рассчитаны на эксплуатацию в длительном режиме при максимальной скорости.
В конструкции станка используется шпиндель на высокоточных подшипниках качения, вертикальная и поперечная передачи - винт-гайка качения.
Технические характеристики
| Параметры | Ед. изм. | Значение | |
|---|---|---|---|
| Стол | Ширина рабочей поверхности стола | мм | 320 |
| Длина рабочей поверхности стола | мм | 1000 | |
| Продольное перемещение стола | мм | 200-1050 | |
| Количество Т-образных пазов на столе | 3 | ||
| Ширина Т-образного паза | мм | 18 | |
| Скорость продольного перемещения стола | м/мин | 3-27 | |
| Система подачи | Max расстояние от оси шпинделя до рабочей поверхности стола | мм | 575 |
| Min расстояние от оси шпинделя до рабочей поверхности стола | мм | 135 | |
| Ручная поперечная подача (градус) | мм | 0.03 | |
| Ручная поперечная подача (оборот) | мм | 3 | |
| Скорость поперечной подачи | м/мин | 0.5-3 | |
| Перемещение поперечной подачи | мм | 350 | |
| Ручная вертикальная подача шлифовальной головки (градус) | мм | 0.01 | |
| Ручная вертикальная подача шлифовальной головки (оборот) | мм | 1 | |
| Ускоренная подача шлифовальной головки | мм/мин | 250 | |
| Шлифовальный круг | Размеры круга (Внешний DxТxВнутренний d) | мм | 350х40х127 |
| Скорость шпинделя | Об/мин | 1440 | |
| Гидравлическая система | Рабочее давление | МПа | 1.1-1.3 |
| Мощность двигателя гидравлического насоса | кВт | 3 | |
| Давление смазки | МПа | 0.2-0.3 | |
| Мощность | Мощность при максимальной нагрузке | кВт | 9.2 |
| Двигатель шлифовального шпинделя | кВт | 5.5 | |
| Двигатель гидравлического насоса | кВт | 3 | |
| Двигатель подъема шлифовальной головки | кВт | 0.55 | |
| Двигатель насоса системы охлаждения | кВт | 0.12 | |
| Диапазон параметров обработки | Длина | мм | 1000 |
| Ширина | мм | 300 | |
| Высота (включая магнитный стол) | мм | 400 | |
| Максимальная подъемная сила | кг | 468 | |
| Параллельность обработанной поверхности | мм | 0.008/300 | |
| Шероховатость поверхности | мкм | Ra:0.63 | |
| Габариты (ДхШхВ) | мм | 2295x1675x2035 | |
| Вес | кг | 3500 | |
Стандартная комплектация:
- Электромагнитный стол;
- Устройство охлаждения;
- Круг и патрон;
- Опора;
- Устройство для правки шлифовального круга;
- Вал для балансировки круга;
- Винтовая гайка балансировочного вала;
- Зубчатая рейка;
- Устройство для снятия круга (ключ);
- Подушки станка;
- Анкерные болты;
- Муфта;
- Коробка адаптера;
- Техническая документация.
Дополнительная комплектация:
- Балансир для шлифовального круга.
