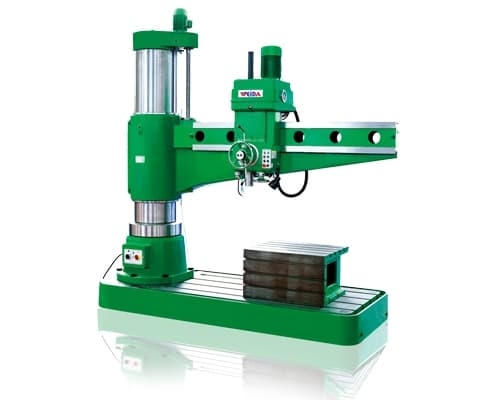

Радиально-сверлильный станок Weida Z30100
(голосов 0)
Артикул: weiZ30100 Код товара: 705
Под заказ
Радиально-сверлильный станок Weida Z30100
Преимущества:
- Высокая производительность и точность сверления
- Надежность и долговечность
- Простота в эксплуатации и обслуживании
- Широкий диапазон скоростей и возможность работы с различными материалами
Особенности:
- Мощный и надежный двигатель
- Компактный и устойчивый корпус
- Плавное регулирование скорости вращения шпинделя
- Удобная система быстрой смены инструмента
Назначение:
Радиально-сверлильный станок Weida Z30100 предназначен для сверления отверстий различного диаметра и глубины в металлических, деревянных и иных материалах.
Сферы применения:
- Промышленное производство
- Строительство
- Машиностроение
- Ремонт и обслуживание оборудования
Не упустите возможность приобрести качественное оборудование для вашего бизнеса! Закажите радиально-сверлильный станок Weida Z30100 прямо сейчас и увеличьте эффективность работы вашего предприятия!
Радиально-сверлильный станок Weida Z30100 предназначен для сверления, развертывания, нарезания резьбы метчиком и т.д. При использовании наклонного стола (опция) возможно сверление отверстий под углом к горизонтальной плоскости.
Описание радиально сверлильного станка Z30100
Основные узлы, колонна, рука
Станок Z30100 состоит из основания, внутренней и внешней колонны, рабочего стола, шпиндельной бабки с коробкой скоростей и подач, привода главного движения, системы подачи СОЖ, системы смазки, пульта управления и электрического оборудования. В конструкции станка использованы закаленные направляющие, что значительно продлевает срок эксплуатации станка.
Наружная колонна имеет возможность поворота до +-180 градусов. На колонну устанавливается рука. Рука перемещается по колонне вверх/вниз при помощи электродвигателя подъема/опускания, величина хода контролируется концевиками.
Станок Z30100 состоит из основания, внутренней и внешней колонны, рабочего стола, шпиндельной бабки с коробкой скоростей и подач, привода главного движения, системы подачи СОЖ, системы смазки, пульта управления и электрического оборудования. В конструкции станка использованы закаленные направляющие, что значительно продлевает срок эксплуатации станка.
Наружная колонна имеет возможность поворота до +-180 градусов. На колонну устанавливается рука. Рука перемещается по колонне вверх/вниз при помощи электродвигателя подъема/опускания, величина хода контролируется концевиками.
Шпиндельная бабка, коробка скоростей коробка подач
Шпиндельная бабка перемещается по руке влево и вправо до упоров. Перемещение по часовой стрелке, против часовой стрелки, торможение, смена скорости, нейтральное положение шпинделя контролируются при помощи только одной рукоятки управления, реализация реверса позволяет выводить метчик после нарезания резьбы. На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки..
Шпиндельная бабка перемещается по руке влево и вправо до упоров. Перемещение по часовой стрелке, против часовой стрелки, торможение, смена скорости, нейтральное положение шпинделя контролируются при помощи только одной рукоятки управления, реализация реверса позволяет выводить метчик после нарезания резьбы. На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки..
Гидравлическая часть, электрическая часть
Гидравлика отвечает за планетарное перемещение и реализует смену 16 ступеней скорости шпинделя и 8 ступеней подач шпинделя.
Электрошкаф расположен на задней поверхности руки в специальной нише с дверцами. В электрошкафу находится выключатели, контакторы и мультифункциональное реле, управляющее электромагнитными клапанами и включением гидронасоса.
Органы управления станком Z30100 расположены на передней поверхности шпиндельной бабки. Бак СОЖ и насос расположены в основании станка Z30100.
Гидравлика отвечает за планетарное перемещение и реализует смену 16 ступеней скорости шпинделя и 8 ступеней подач шпинделя.
Электрошкаф расположен на задней поверхности руки в специальной нише с дверцами. В электрошкафу находится выключатели, контакторы и мультифункциональное реле, управляющее электромагнитными клапанами и включением гидронасоса.
Органы управления станком Z30100 расположены на передней поверхности шпиндельной бабки. Бак СОЖ и насос расположены в основании станка Z30100.
Технические характеристики радиально-сверлильного станка Weida Z30100
| Макс. диаметр сверления, мм | 100 |
| Расстояние между осью шпинделя и колонной (мин-макс), мм | 570 - 3150 |
| Пределы расстояния между торцом шпинделя и рабочей поверхностью стола, мм | 750 - 2500 |
| Вертикальное перемещение траверсы по колонне, мм | 1250 |
| Перемещение шпиндельной бабки по траверсе, мм | 2580 |
| Диаметр колонны, мм | 700 |
| Диаметр шпинделя, мм | 112 |
| Наибольший ход шпинделя, мм | 500 |
| Конус шпинделя | Морзе 6 |
| Диапазон скоростей вращения шпинделя, об/мин | 8 - 1000 |
| Количество скоростей шпинделя | 22 |
| Диапазон скоростей подачи шпинделя, мм/оборот | 0.06 - 3.20 |
| Количество переключений скоростей подач шпинделя | 16 |
| Размер рабочего стола, мм | 800 х 1250 |
| Мощность электродвигателя главного привода, кВт | 15 |
| Мощность электродвигателя привода подъема траверсы, кВт | 3 |
| Габариты станка, мм | 4650 х 1630 х 4525 |
| Масса нетто Z30100, кг | 20000 |
Комплектация
- Станок Weida Z30100
- Освещение рабочей зоны
- Документация на русском языке
- Упаковка.
