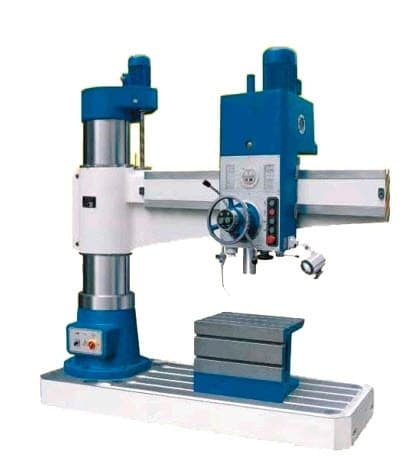

Радиально-сверлильный станок Weida Z3032
(голосов 0)
Артикул: weiZ3032 Код товара: 699
Под заказ
Преимущества радиально-сверлильного станка Weida Z3032:
- Высокая производительность и точность сверления
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон настроек для различных видов сверления
Особенности радиально-сверлильного станка Weida Z3032:
- Мощность: 2.2 кВт
- Скорость вращения шпинделя: 100-2000 об/мин
- Максимальный диаметр сверления: 32 мм
- Радиус сверления: 1000 мм
Назначение и сферы применения радиально-сверлильного станка Weida Z3032:
Радиально-сверлильный станок Weida Z3032 предназначен для сверления отверстий различного диаметра в металлических и деревянных заготовках. Он отлично подходит для использования в производстве мебели, машиностроении, строительстве и других отраслях промышленности, где требуется точное и качественное сверление.
Радиально-сверлильный станок Weida Z3032 предназначен для сверления, развертывания, нарезания резьбы метчиком и т.д. При использовании наклонного стола (опция) возможно сверление отверстий под углом к горизонтальной плоскости.
Описанние радиально-сверлильного станка Weida Z3032
Основные узлы, колонна, рука
Станок Z3032 состоит из основания, внутренней и внешней колонны, рабочего стола, шпиндельной бабки с коробкой скоростей и подач, привода главного движения, системы подачи СОЖ, системы смазки, пульта управления и электрического оборудования. В конструкции станка использованы закаленные направляющие, что значительно продлевает срок эксплуатации станка Z3032.
Наружная колонна имеет возможность поворота до +-180 градусов. На колонну устанавливается рука. Рука перемещается по колонне вверх/вниз при помощи электродвигателя подъема/опускания, величина хода контролируется концевиками.
Станок Z3032 состоит из основания, внутренней и внешней колонны, рабочего стола, шпиндельной бабки с коробкой скоростей и подач, привода главного движения, системы подачи СОЖ, системы смазки, пульта управления и электрического оборудования. В конструкции станка использованы закаленные направляющие, что значительно продлевает срок эксплуатации станка Z3032.
Наружная колонна имеет возможность поворота до +-180 градусов. На колонну устанавливается рука. Рука перемещается по колонне вверх/вниз при помощи электродвигателя подъема/опускания, величина хода контролируется концевиками.
Шпиндельная бабка, коробка скоростей коробка подач
Шпиндельная бабка перемещается по руке влево и вправо до упоров. Перемещение по часовой стрелке, против часовой стрелки, торможение, смена скорости, нейтральное положение шпинделя контролируются при помощи только одной рукоятки управления, реализация реверса позволяет выводить метчик после нарезания резьбы. На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки..
Шпиндельная бабка перемещается по руке влево и вправо до упоров. Перемещение по часовой стрелке, против часовой стрелки, торможение, смена скорости, нейтральное положение шпинделя контролируются при помощи только одной рукоятки управления, реализация реверса позволяет выводить метчик после нарезания резьбы. На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки..
Гидравлическая часть, электрическая часть
Гидравлика отвечает за планетарное перемещение и реализует смену 16 ступеней скорости шпинделя и 8 ступеней подач шпинделя.
Электрошкаф расположен на задней поверхности руки в специальной нише с дверцами. В электрошкафу находится выключатели, контакторы и мультифункциональное реле, управляющее электромагнитными клапанами и включением гидронасоса.
Органы управления станком расположены на передней поверхности шпиндельной бабки. Бак СОЖ и насос расположены в основании станка.
Гидравлика отвечает за планетарное перемещение и реализует смену 16 ступеней скорости шпинделя и 8 ступеней подач шпинделя.
Электрошкаф расположен на задней поверхности руки в специальной нише с дверцами. В электрошкафу находится выключатели, контакторы и мультифункциональное реле, управляющее электромагнитными клапанами и включением гидронасоса.
Органы управления станком расположены на передней поверхности шпиндельной бабки. Бак СОЖ и насос расположены в основании станка.
Технические характеристики радиально-сверлильного станка Weida Z3032
| Максимальный диаметр сверления, мм | 32 |
| Расстояние между осью шпинделя и колонной, мм | 300~1000 |
| Расстояние от торца шпинделя до поверхности основания, мм | 250~1000 |
| Перемещение шпинделя, мм | 280 |
| Горизонтальное перемещение шпиндельной бабки, мм | 700 |
| Конус шпинделя (Морзе №) | 4 |
| Мощность двигателя шпинделя, кВт | 2.2 |
| Диапазон скоростей шпинделя, об/мин | 32~2500 |
| Количество скоростей шпинделя | 16 |
| Диапазон подач шпинделя, мм/об | 0.10~1.25 |
| Количество подач шпинделя | 8 |
| Размеры стола, мм | 550×400 |
| Угол поворота руки, ° | +/-180 |
| Габаритные размеры, мм | 1760×800×2300 |
| Вес нетто Z3032, кг | 1600 |
Комплектация
- Станок Weida Z3032
- Освещение рабочей зоны
- Документация на русском языке
- Упаковка.
Опции
- Подача СОЖ
