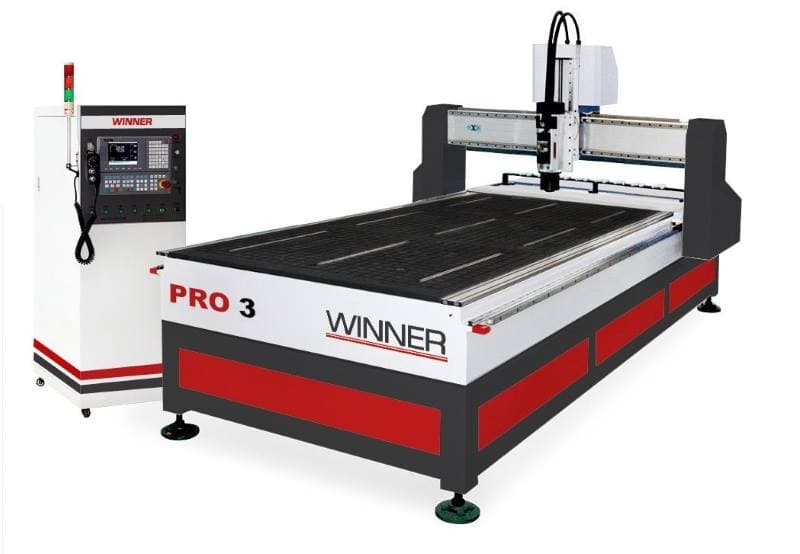

Фрезерный станок с ЧПУ Winner PRO 3 (2080х3000)

Фрезерный станок с ЧПУ Winner PRO 3 (2080х3000)

Компания 'Невастанкомаш' представляет инновационное оборудование для промышленных предприятий - фрезерный станок с ЧПУ Winner PRO 3. Этот мощный и точный станок обеспечивает высокую производительность и качество обработки деталей.

Преимущества:

• Высокая точность обработки
• Мощный шпиндель для обработки различных материалов
• Простое управление с помощью ЧПУ
• Надежная конструкция для длительного срока службы

Особенности:

• Рабочая область 2080х3000 мм
• Шпиндель с регулируемой скоростью вращения
• Система автоматической смены инструмента
• Интегрированная система сбора пыли для чистоты рабочего места

Фрезерный станок Winner PRO 3 идеально подходит для обработки металла, дерева, пластика и других материалов. Он находит применение в различных отраслях, включая машиностроение, производство мебели, автомобильную промышленность и другие сферы.

Приобретая фрезерный станок с ЧПУ Winner PRO 3, вы получаете надежное оборудование, которое поможет увеличить производительность вашего предприятия и обеспечить высокое качество продукции. Закажите его прямо сейчас и убедитесь в его эффективности!

Фрезерный станок с ЧПУ Winner PRO 3 (2080х3000) предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости. Данная группа станков выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов.

Виды обрабатываемых материалов

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п

Технические характеристики WINNER PRO 3

Особенности WINNER PRO 3

КОНСТРУКЦИЯ СТАНИНЫ

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

ВЫСОКОПРОЧНЫЙ ОБЛЕГЧЕННЫЙ ПОРТАЛ

Портал фрезерных станков с ЧПУ WINNERвыполнен из высокопрочного сплава. Сам профиль портала имеет многочисленное внутреннее усиление продольными и поперечными ребрами жесткости, что обеспечивает высокую прочность и жесткость. А облегченная конструкция позволяет снизить нагрузку на систему перемещения портала и линейные подшипники.

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСЯМ «X-Y»

Перемещение по осям XY обеспечивает косозубая система «шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия). Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ «Z»

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства (Германия) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

ЛИНЕЙНЫЕ ПОДШИПНИКИ ПО ВСЕМ ОСЯМ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Winnerприменяет на своем оборудовании, линейные направляющие исключительно Тайваньского производства «HIWIN», «Lapping» или аналоги.

ШПИНДЕЛЬ 5,5 КвТ «HQD»

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Большая мощность (5,5кВт/18000об) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

ИНВЕРТОР 7,5 КвТ  «DELTA» (Тайвань)

Для защиты шпинделя, а так же предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WINNER (по сравнению с другими производителями)  в своей основе всегда устанавливает частотные преобразователи с запасом по мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инверторов.

УДОБСТВО БЕЗОПАСТНОСТЬ И КОМФОРТ

Фрезерные станки с ЧПУ WINNER с системой управления NC Studio, укомплектованы пылезащитными шкафами управления с системой охлаждения для установки ПК. Шпиндель располагается в защитном кожухе, что позволяет снизить уровень шума от работы двигателя в цехах. Электрошкаф имеет три отдела: для установки системного блока, монитора и клавиатуры с мышью. ПК в комплект поставки не входит. При заказе оборудования необходимо уточнять необходимые рабочие параметры компьютера.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

В базовом оснащении станки комплектуются системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор.

СЕРВО-ШАГОВЫЕ ГИБРИДНЫЕ ПРИВОДЫ X-Y-Z

Принцип работы базируется на отслеживании положения ротора шагового двигателя по предустановленному на вал оптическому энкодеру. Благодаря точным данным о положении ротора сервошаговый драйвер управляет током обмоток таким образом, чтобы увеличить момент на высоких скоростях вращения, снизить нагрев двигатель в момент простоя, "нагнать" позицию, если произошел пропуск шагов. В результате гибридные сервосистемы приближаются по параметрам и надежности к сервоприводам.

ВАКУУМНЫЙ СТОЛ (мод. AVT)

Все станки WINNER с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.

ВАКУУМНЫЙ НАСОС (мод. AVT)

Станки WINNER оснащаются энергосберегающими роторно-пластинчатыми вакуумными насосами, производительностью 160м3/ч, при этом мощность привода всего 4 кВт. Аналоги при производительности в  160м3ч имеют мощность 5,5кВт!

ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА

Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Сам датчик для удобства оператора расположен на фронтальной части станка.

СИСТЕМА ЧПУ «NC STUDIO»

Одна из самых доступных и надежных систем управления:

- полная поддержка 3d-обработки;

- функция «lookahead»;

- высокая надежность;

- простота освоения;

- удобная графическая оболочка;

- возможность виртуальной симуляции;

- совместимость с таким программным обеспечением как, type 3, artcam и пр.;

- защита от несанкционированного изменения настроек.

Поставляется с платой, установленной внутрисилового шкафа фрезерного станка с ЧПУ и выполняет функции объединения всех силовых управляющих контуров и датчиков положения инструмента и портала. Плата управления монтируется в PСI слот персонального компьютера на материнских платах размерности ATX и mini ATX.

Комплект поставки Winner PRO 3 (2080х3000)

• Станок Winner PRO 3 (2080х3000)
• Инструкция по эксплуатации
• упаковка

• Мощность, кВт 9
• Модель WINNER PRO 3
• Производство Тайвань
• Type Фрезерный станок с чпу
• Вид охлаждения Воздушное
