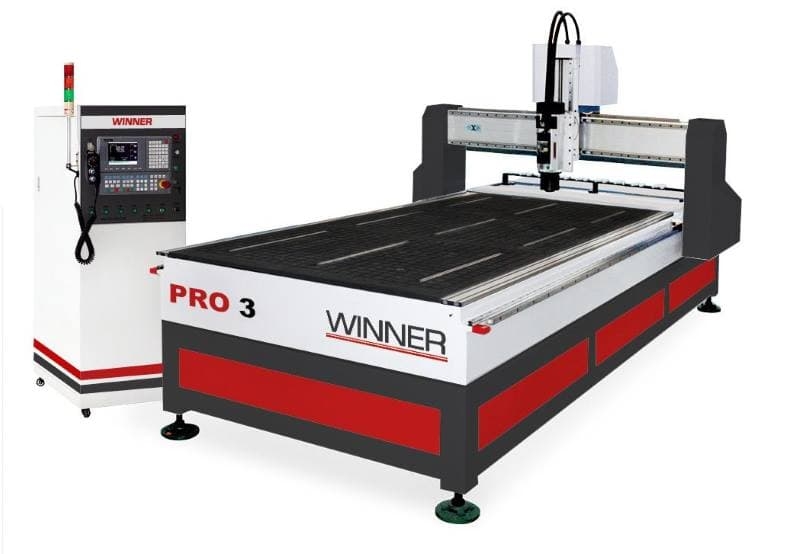

Фрезерный станок с ЧПУ Winner PRO 3i (2080х3000)

КОНСТРУКЦИЯ СТАНИНЫ

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

ВЫСОКОПРОЧНЫЙ ОБЛЕГЧЕННЫЙ ПОРТАЛ

Портал фрезерных станков с ЧПУ WINNER выполнен из высокопрочного сплава. Сам профиль портала имеет многочисленное внутреннее усиление продольными и поперечными ребрами жесткости, что обеспечивает высокую прочность и жесткость. А облегченная конструкция позволяет снизить нагрузку на систему перемещения портала и линейные подшипники.

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСЯМ «X-Y»

Перемещение по осям XY обеспечивает косозубая система «шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия). Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства (Германия) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.


ЛИНЕЙНЫЕ ПОДШИПНИКИ ПО ВСЕМ ОСЯМ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Winner применяет на своем оборудовании, линейные направляющие исключительно Тайваньского производства «HIWIN», «Lapping» или аналоги.

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Большая мощность (5,5кВт/18000об) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

Для защиты шпинделя, а так же предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WINNER (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом по мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инверторов.

УДОБСТВО БЕЗОПАСТНОСТЬ И КОМФОРТ

Фрезерные станки с ЧПУ WINNER с системой управления NC Studio, укомплектованы пылезащитными шкафами управления с системой охлаждения для установки ПК. Шпиндель располагается в защитном кожухе, что позволяет снизить уровень шума от работы двигателя в цехах. Электрошкаф имеет три отдела: для установки системного блока, монитора и клавиатуры с мышью. ПК в комплект поставки не входит. При заказе оборудования необходимо уточнять необходимые рабочие параметры компьютера.

В базовом оснащении станки комплектуются системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор.

Станки серии STANDART оснащены шаговыми двигателями Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя.

Все станки WINNER с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.

Станки WINNER оснащаются энергосберегающими роторно-пластинчатыми вакуумными насосами, производительностью 160м3/ч, при этом мощность привода всего 4,0кВт. Аналоги при производительности в 160м3ч имеют мощность 5,5кВт!

Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Сам датчик для удобства оператора расположен на фронтальной части станка.

Одна из самых доступных и надежных систем управления:
- полная поддержка 3d-обработки;
- функция «lookahead»;
- высокая надежность;
- простота освоения;
- удобная графическая оболочка;
- возможность виртуальной симуляции;
- совместимость с таким программным обеспечением как, type 3, artcam и пр.;
- защита от несанкционированного изменения настроек.
Поставляется с платой, установленной внутрисилового шкафа фрезерного станка с ЧПУ и выполняет функции объединения всех силовых управляющих контуров и датчиков положения инструмента и портала. Плата управления монтируется в PСI слот персонального компьютера на материнских платах размерности ATX и mini ATX.
