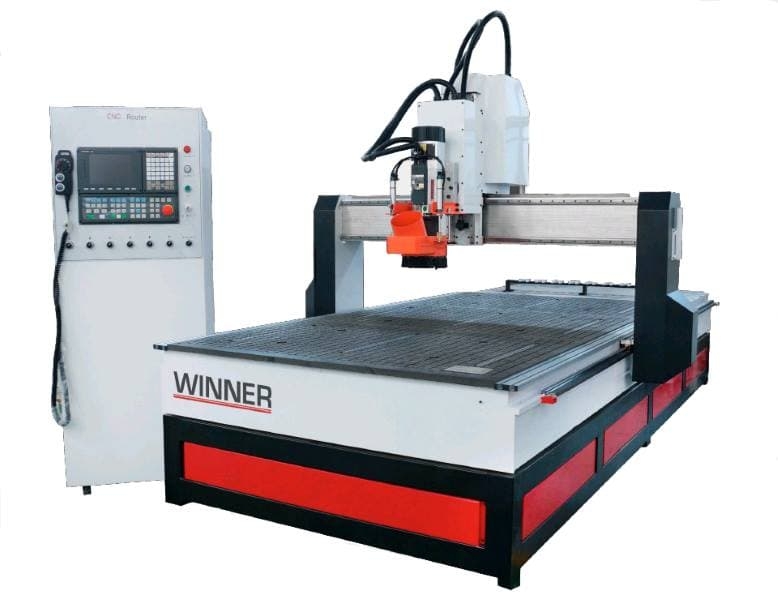

Фрезерный станок с ЧПУ Winner PRO 4i (2080х3000)

Фрезерный станок с ЧПУ Winner PRO 4i (2080х3000)

Преимущества:

• Высокая точность обработки благодаря использованию ЧПУ
• Большая рабочая зона 2080х3000 мм для обработки крупных деталей
• Надежная и прочная конструкция для долговечной эксплуатации
• Простота настройки и использования
• Гарантийное обслуживание и поддержка от компании 'Невастанкомаш'

Особенности:

• Система ЧПУ Winner PRO 4i для точного и эффективного управления станком
• Высокоточный шпиндель для качественной обработки материалов
• Интегрированный пылесос для эффективной очистки рабочей зоны
• Мощный привод для быстрой и эффективной работы

Назначение:

Фрезерный станок с ЧПУ Winner PRO 4i (2080х3000) предназначен для обработки различных материалов, таких как дерево, пластик, металл и другие. Идеально подходит для производства мебели, деталей для строительства, рекламных конструкций и многого другого.

Сферы применения:

Фрезерный станок может использоваться в различных отраслях, включая производство мебели, рекламное производство, столярное производство, машиностроение и другие области, где требуется точная и качественная обработка материалов.

Фрезерный станок с ЧПУ Winner PRO 4i (2080х3000) предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости. Данная группа станков выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов.

Область применения Winner PRO 4i

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

Фрезерные станки с ЧПУ предназначены для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости. Данная группа станков выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов. Простое управление и новейшая программа, несомненно, позволяет получать продукцию самого высокого качества.

ГРАВИРОВКА: -Нанесение рисунков, надписей, орнаментов на плоские поверхности из различных материалов.

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО: -Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

ОТДЕЛКА ИНТЕРЬЕРОВ: -Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ: -Фигурные наличники на окна и двери с резьбой насквозь. -Декоративные элементы для украшения деревянных домов и бань. -балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ: -Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

ПРОИЗВОДСТВО ДВЕРЕЙ: -Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку. -Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой. -Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д. -Изготовление эксклюзивных дверей из ценных пород древесины.

РЕКЛАМА: -Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Технические характеристики WINNER PRO 4i

Особенности Winner PRO 4i

ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАЛЬНАЯ СТАНИНА Выполнена из толстостенных стальных труб прямоугольного, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

МАССИВНЫЙ СТАЛЬНОЙ ПОРТАЛ Изготовлен из толстостенных стальных труб прямоугольного сечения, что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «PMI» (ТАЙВАНЬ) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

СИСТЕМА КАРТРИДЖНОЙ СМАЗКИ НАПРАВЛЯЮЩИХ Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипки способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y «MIKO», ТАЙВАНЬ В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

КОМБИНИРОВАННЫЙ ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ. Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки и ее беспрепятственному автоматическому перемещению между операциями. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонке по периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ «HSD» (ИТАЛИЯ) 9 КВТ - 24 000 ОБ/МИН В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и большая мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 8 ПОЗИЦИЙ Линейный магазин смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DELTA» (ТАЙВАНЬ) Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

СЕРВОДВИГАТЕЛИ «YASKAWA» (ЯПОНИЯ) Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности да-же при работе в тяжелых производственных условиях.

УСИЛЕННАЯ КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ПЛОЩАДКИ В целях снижения уровня вибраций во время обработки на станках установлена усиленная шпиндельная площадка. Увеличенное сечение литой конструкции, необходимое количество ребер жесткости, а также установлены усиленные направляющие и ШВП. Данная конструкция повышает скоростные характеристики особенно во время обработки с трехосевой интерполяцией.

ШКАФ УПРАВЛЕНИЯ Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф оснащен комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах имеют легкий доступ для контроля и обслуживания.

СИСТЕМА УПРАВЛЕНИЯ «SYNTEC» (ТАЙВАНЬ) Одна из самых доступных и надежных систем управления. До сих пор устанавливается даже на металлообрабатывающих станках некоторых серий. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

ПУЛЬТ УПРАВЛЕНИЯ Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЦЕНТРАЛИЗОВАННАЯ СМАЗКА УЗЛОВ СТАНКА. Станок оснащён централизованной системой смазки. Она представляет собой ёмкость с маслом и систему патрубков отходящих к подвижным узлам станка, прокачка масла производиться вручную.

ПРОМЫШЛЕННЫЙ ВАКУУМНЫЙ НАСОС «FullTek» Производительный пластинчато-роторный безмасляный насос «FullTek» (Тайвань), входящий в комплектацию, обеспечивает надежную фиксацию деталей. Вакуумные насосы «FullTek» очень хорошо зарекомендовали себе при работе в тяжелых производственных условиях, в том числе и поэтому их используют многие ведущие производители оборудования.

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

ЛИЦЕНЗИОННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TYPE-3 Основное назначение системы: - Построение или импорт математической модели изделия; - Создание управляющих программ для изготовления изделия на станках с ЧПУ; Данная система имеет ряд удобных инструментариев: - Геометрический редактор, дающий возможность построения 2D и 3D геометрических объектов различной сложности; - Импорт данных из многочисленных CAD систем, таких как CATIA, PowerShape, CorelDraw,T-Flex и многих других; - Обработка растровых и STL объектов; - Контроль и визуализация 2D фрезерной обработки;

ЯЩИК ДЛЯ ИНСТРУМЕНТА Эргономичный инструментальный ящик, включающий набор фрез и цанг, набор ключей.

Комплект поставки Winner PRO 4i

• Станок Winner PRO 4i
• Инструкция по эксплуатации
• упаковка

• Мощность, кВт 9
• Модель WINNER PRO 4I
• Производство Тайвань
• Type Фрезерный станок с чпу
• Вид охлаждения Воздушное
