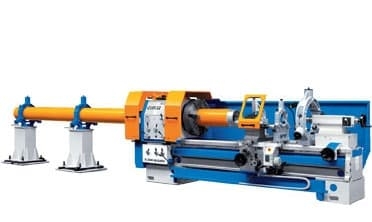

Трубонарезной токарный станок ZMM Sliven C10T.10/5000

Трубонарезной токарный станок ZMM Sliven C10T.10/5000 - это надежное и мощное оборудование, которое позволит вам быстро и качественно выполнять обработку труб различного диаметра.

Преимущества

• Высокая производительность
• Простое и удобное управление
• Надежность и долговечность
• Высокое качество обработки

Особенности

• Диаметр обрабатываемой трубы до 5000 мм
• Мощный двигатель с возможностью регулировки скорости
• Прочная конструкция для стабильной работы

Назначение

Трубонарезной токарный станок ZMM Sliven C10T.10/5000 предназначен для точной обработки труб различного диаметра, а также нарезки резьбы и других операций.

Сферы применения

• Машиностроение
• Нефтегазовая промышленность
• Строительство

Трубонарезной токарный станок ZMM Sliven C10T.10/5000 предназначен для токарной обработки труб и деталей трубных соединений, особенно применяемых в нефтегазовой отрасли.

Трубонарезные станки LTC10T.10/5000 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.

Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.

В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.

В базовой комплектации станок оснащен однопозиционный быстросменным резцедержателем Мультификс Algra модель 700/С.

За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV N200,
а также двумя 4-х кулачковыми несамоцентрирующимися патронами 4317-25"-20-10,5'' HD Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.

Технические характеристики трубонарезного станка zmm sliven c10t.10/5000

В стандартную комплектацию станка zmm sliven c10t.10/5000 входит:

• Главный двигатель 11кВт
• Электро-динамический тормоз
• Передний конец шпинделя DIN 55026 № А2.20
• Электрооборудование
• Система подачи СОЖ
• Освещение
• Быстрый ход
• Выемка в станине (ГАП)1
• Фланец для патрона 500_2 mm
• Защитный щит по длине станка
• Защитный экран токарного патрона
• Защитный экран резцедержателя
• Комплект ремней
• Сменные шестерни (гитара)
• Выравнивающие болты и планки
• Анкерные болты
• 4-х позиционный резцедержатель
• 1-поз. продольный ограничитель
• Редуктор пиноли задней бабки
• Часы резьбовые (лимб нарезки резьбы)
• ЗИП
• Упаковка (на поддоне, укрыт полиэтиленовой пленкой)
• Инструкция
• Механическое передвижение задней бабки
• 3-х кулачковые патроны, тип 3295 самоцентрирующиеся, по обе стороны шпинделя 500 мм
• Конусная линейка
• Стойка с неподвижным люнетом (роликовые пиноли) 2 шт (60-260 мм)

Дополнительная комплектация (опции):

• Подвижный люнет 20-200 мм
• Неподвижный люнет 20-200 мм
• Роликовая пиноль вместо обычной для опции 7,8 и 9
• Дополнительный комплект роликовых пинолей (3 шт.) для опции 7,8 и 9
• Неподвижный люнет 180-430 мм
• Роликовая пиноль вместо обычной для опции 10-13
• Дополнительный комплект роликовых пинолей (3 шт.) для опции 10-13
• Дополнительный неподвижный люнет 60-260 мм с роликовыми пинолями для стойки
• Конусная линейка
• Однопозиционный ограничитель длины
• Часы резьбовые (лимб нарезки резьбы)
• Вращающийся центр
• Ножной тормоз
• CAM-LOCK шпиндель
• Быстросменный резцедержатель 700/4/С
• Быстросменный резцедержатель TGA R350
• Главный двигатель 15 kW вместо 11 kW, для сети 380-480V,3фазы, 50/60 Hz
• Главный двигатель 15 kW вместо 11 kW, для сети 220V,3фазы, 50/60 Hz
• Комплект ключей
• Каталог запчастей
• Редуктор пиноли задней бабки
• Доп. комплект из двух 3-х кулачковых самоцентр. патронов 500мм (Bison, тип 3295) в комплекте с кулачками (универсальные и мягкие). Других данных в соотв. С пунктом 48 выше.
• Комплект твердых верхних кулачков для 3-х кулачкового самоцентр. Патрона. Диапазон захвата твердых кулачков: С10Т.10 – 120-500мм
• Два 4-х кулачковых несамоцентр. патронов 630мм с универсалных и твердых кулачков тип 4317 HD, Бизон, вместо два 4-х кулачковых несамоцентр. патронов пр-во ЗММ Сливен. Диапазон захвата патронов Бизон: С10Т.10 – 50-630 мм (внутреннее отв. 270 мм)
• Дополнительный комплект из 2-х 4-х кулачковых несамоцентр. патронов 630 мм с универсалных и твердых кулачков тип 4317 HD, Бизон. Других данных в соотв. с пунктом 51 выше.
• Дополнительный комплект из 2-х 4-х кулачковых несамоцентр. Патронов пр-во ЗММ Сливен
• Электроснабжение 220V, 3 фазы, 50/60Hz
• Электроснабжение 480V, 3 фазы, 50/60Hz
• Т-образные пазы на суппорте

• Ø обработки над станиной, мм 800
• Расстояние между центрами (рмц), мм 6000
• Мощность, кВт 18.5
• Модель C10T.10/5000
• Type Трубонарезной токарный станок
