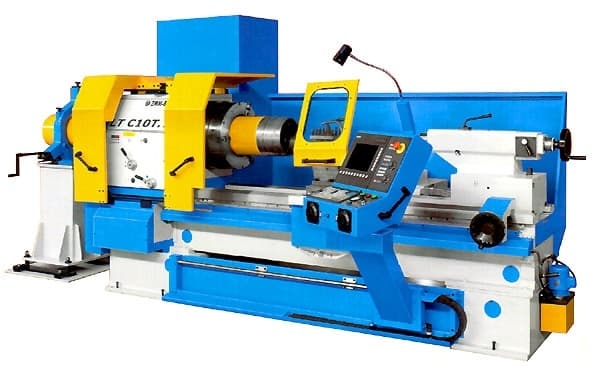

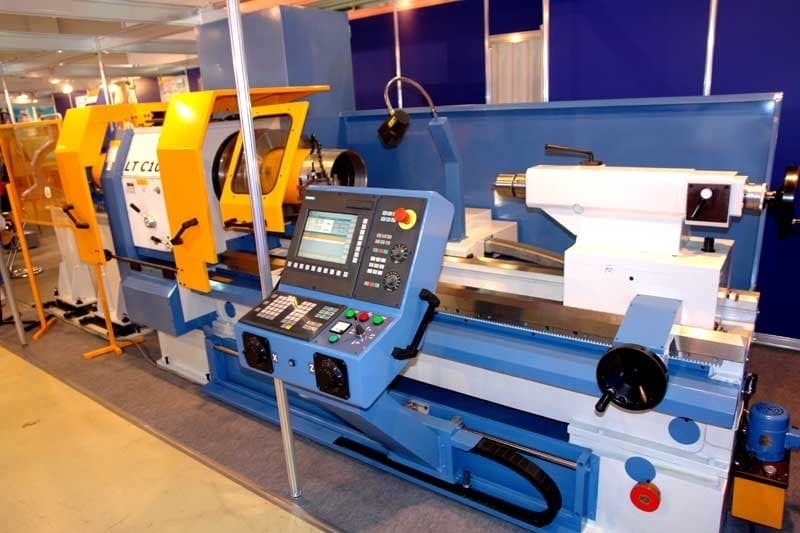

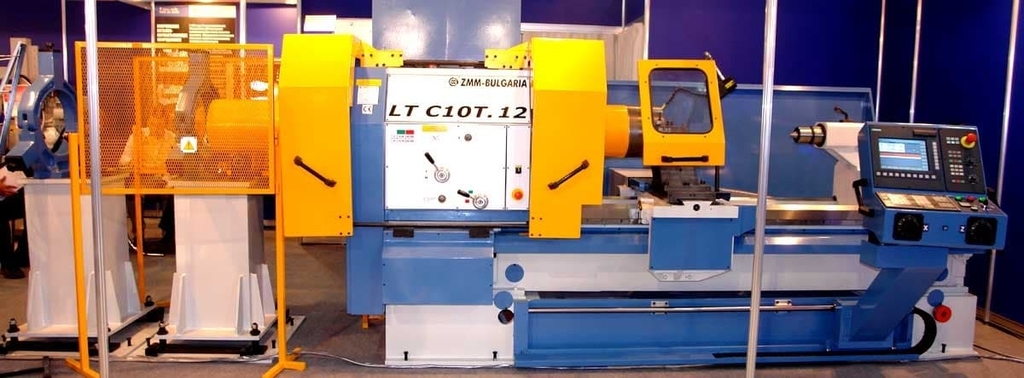

Трубонарезной токарный станок с ЧПУ ZMM Sliven LTC10T.12/3000

Трубонарезной токарный станок с ЧПУ ZMM Sliven LTC10T.12/3000

Уважаемые клиенты! Представляем вам трубонарезной токарный станок с ЧПУ ZMM Sliven LTC10T.12/3000 - надежное и высокоточное оборудование для вашего производства.

Преимущества продукта:

• Высокая производительность и точность обработки
• Простое управление с помощью ЧПУ
• Надежность и долговечность
• Многофункциональность и гибкость настройки
• Экономия времени и снижение затрат на производство

Особенности токарного станка:

• Максимальный диаметр обработки - 300 мм
• Длина обрабатываемой заготовки - до 3000 мм
• Мощность шпинделя - 11 кВт
• Система ЧПУ Fanuc для точного управления процессом
• Автоматическая подача и резка труб

Назначение и сферы применения:

Трубонарезной токарный станок с ЧПУ ZMM Sliven LTC10T.12/3000 идеально подходит для обработки труб различных диаметров и материалов. Он может использоваться в машиностроении, производстве металлических конструкций, автомобильной промышленности и других отраслях.

Не упустите возможность улучшить производственные процессы и повысить качество продукции с помощью трубонарезного токарного станка ZMM Sliven LTC10T.12/3000!

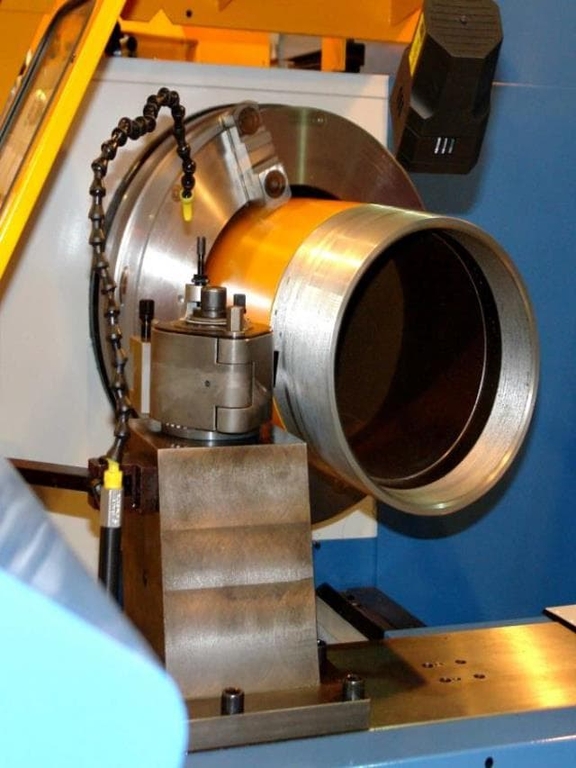

Трубонарезной токарный станок с ЧПУ ZMM Sliven LTC10T.12/3000 предназначен для токарной обработки труб и деталей трубных соединений, особенно применяемых в нефтегазовой отрасли.

Трубонарезные станки LTC10T.12/3000 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.

Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.

В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.

В базовой комплектации станок оснащен однопозиционный резцедержателем Мультификс.

За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV, а также двумя 4-х кулачковыми несамоцентрирующимися патронами Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.\

Конструктивные особенности:

• От обычных токарных станков LTC10T.12 отличается увеличенным до 315 мм внутренним диаметром шпиндельного вала, позволяющим пропустить сквозь него заготовку, которую невозможно разместить в пространстве между центрами.
• В конструкции станка использована циклическая система управления. Такая схема работы исполнительных механизмов под контролем блока ЧПУ позволяет при относительно небольших затратах получить высокую точность обработки при обработке в полностью автоматическом режиме.
• Модель LTC10T.12 выпускается в шести исполнениях, отличающихся расстоянием между центрами (1500, 2000, 3000, 4000, 5000 и 6000 мм).
• Для фиксации заготовки и передачи крутящего момента используется четырехкулачковый патрон, способный зажимать, в том числе, трубу, пруток, пропускаемые сквозь отверстие шпинделя. В дополнение к оснастке, включаемой в состав стандартной комплектации, можно приобрести широкий выбор инструмента, приспособлений и запасных частей, расширяющих круг технологических возможностей станка.
• Использование для управления технологическим процессом ЧПУ дает возможность не только быстро и с высокой точностью обработать сложную поверхность, но и обеспечить повторяемость достигнутого результата, то есть, организовать серийное производство, а применение в конструкции LTC10T.12 узлов и агрегатов лучших мировых производителей гарантируют его надежную и эффективную работу.

Технические характеристики трубонарезного токарного станка с чпу zmm sliven ltc10t.12/3000

В стандартную комплектацию станка zmm sliven ltc10t.12/3000 входит:

• Коробка передач с ручным переключением диапазонов 4 диапазона
• Электропитание сети 380-480V,3фазы, 50/60 Hz8
• Главный двигатель с частотным преобразователем Schneider 18,5 кВт
• Двигатель продольной подачи Siemens 3,77 кВт
• Двигатель поперечной подачи Siemens 2,29 кВт

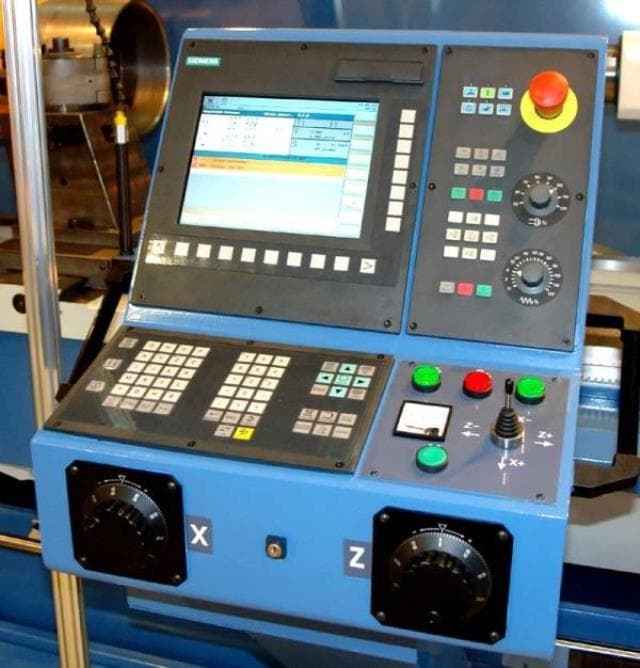

• ЧПУ Siemens 808 D Advanced
• ШВП продольной и поперечной осей
• Передний конец шпинделя DIN 55026 № А20
• Электрооборудование
• Система подачи СОЖ
• Система смазки
• Освещение
• Фланец для патрона DIN 6350 – 2 шт. 500 мм
• Задний защитный щит по длине станка
• Защита ШВП по оси Z
• Защитный экран токарного патрона
• Защита резцедержателя (применяется только с быстросменным резцедержателем)
• Комплект ремней
• Выравнивающие болты и планки к-т
• Анкерные болты к-т
• Редуктор пиноли задней бабки
• Быстросменный резцедержатель тип "С" с четырьмя резцедержками
• ЗИП
• Упаковка (на поддоне, укрыт полиэтиленовой пленкой)
• Инструкция
• Механизированное перемещение задней бабки
• 4-х кулачковые несамоцентрирующиеся патроны 2 шт

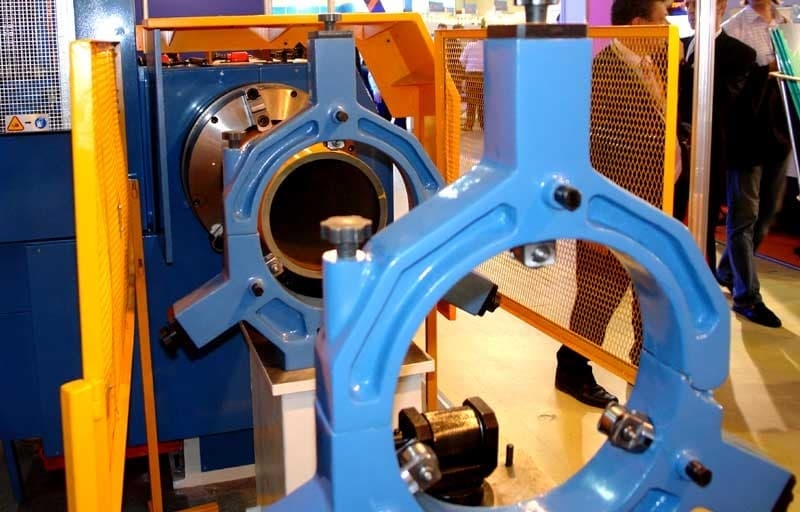

• Выносные люнеты на подставках с роликовыми пинолями 60-260 мм 2 шт

Дополнительная комплектация (опции):

• 2 шт. 3-х кулачковых самоцентрирующийся патрона 500мм (BISON) вместо 2-х 4-х кулачковых (ZMM Sliven). LTC10T.12 – 250-380мм (внутреннее отверстие 320мм)
• Доп комплект из 2-х шт. 3-х кулачковых самоцентрирующихся патронов 500мм (тип 3295 BISON) с кулачками и мягкими кулачками (другая информация см. п.1)
• Набор жестких кулачков для 3-х кулачкового самоцентрирующегося патрона. Диапазон захвата LTC10T.12 – 250-500мм
• Два 4-х кулачковых независимых патрона 630мм с жесткими кулачками и жесткими верхними кулачками тип 4317 HD (BISON) вместо 2-х 4-х кулачковых независимых патронов ZMM Sliven. Диапазон захвата LTC10T.12 – 100-630мм (внутр.отверстие 320мм)
• Доп комлпект из 2-х 4-х кулачковых независимых патронов 630мм, с жесткими кулачками и жесткими верхними кулачками тип 4317 HD (BISON) (другая информация см. п.4)
• Дополнительный набор из 2-х штук 4-х кулачковых независимых патронов (ZMM Sliven)
• Неподвижный люнет 20-200 мм
• Роликовые пиноли вместо обычных, для опции 7
• Доп. комплект роликовых пинолей (3шт) для опции 7
• Неподвижный люнет 180-430 мм
• Роликовая пиноль вместо обычной для опции 10
• Дополнительный комплект роликовых пинолей (3 шт.) для опции 10
• Дополнительный неподвижный люнет 60-260 мм с роликовыми пинолями для стойки
• Вращающийся центр МТ6
• 4-х позиционная электромеханическая голова Baruffaldi с вертикальной осью вращения TAN 210 *
• 4-х позиционная электромеханическая голова Duplomatic с вертикальной осью вращения TRM N200 *
• Голова 8-ми позиционная с горизонтальной осью вращения Duplomatic BSV N200 *
• Голова 12-nи позиционная с горизонтальной осью вращения Duplomatic BSV N200 *
• Электроснабжение 220V, 3 фазы, 50/60Hz
• Передвижная фронтальная защита; модифицированная задняя защита и освещение; верхняя контрольная панель в зависимости от РМЦ
• Стружкотранспортер

• Ø обработки над станиной, мм 800
• Ø обработки над супортом, мм 560
• Расстояние между центрами (рмц), мм 6000
• Мощность, кВт 18.5
• Модель LTC10T.12/3000
• Type Трубонарезной токарный станок с чпу
