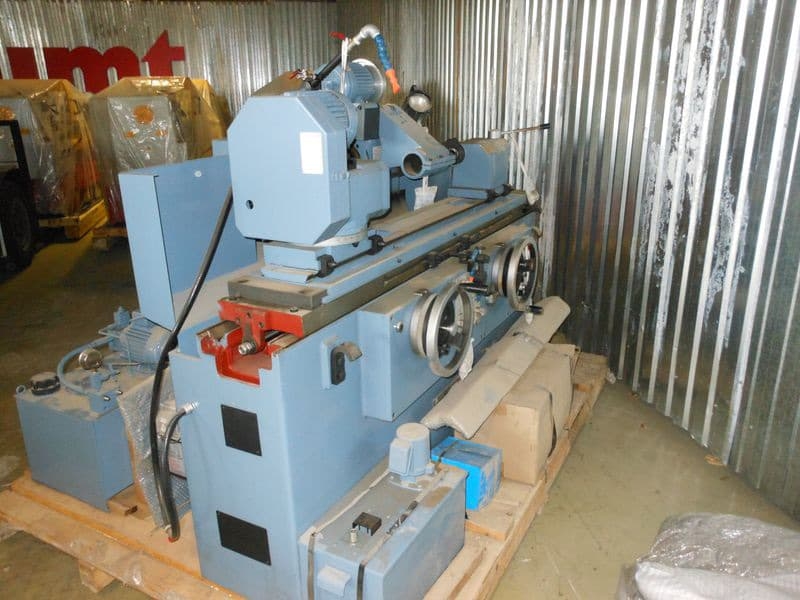

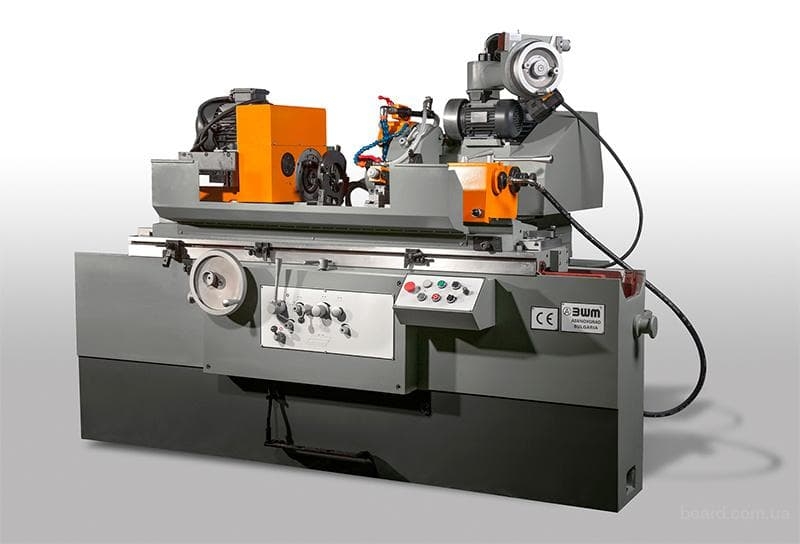

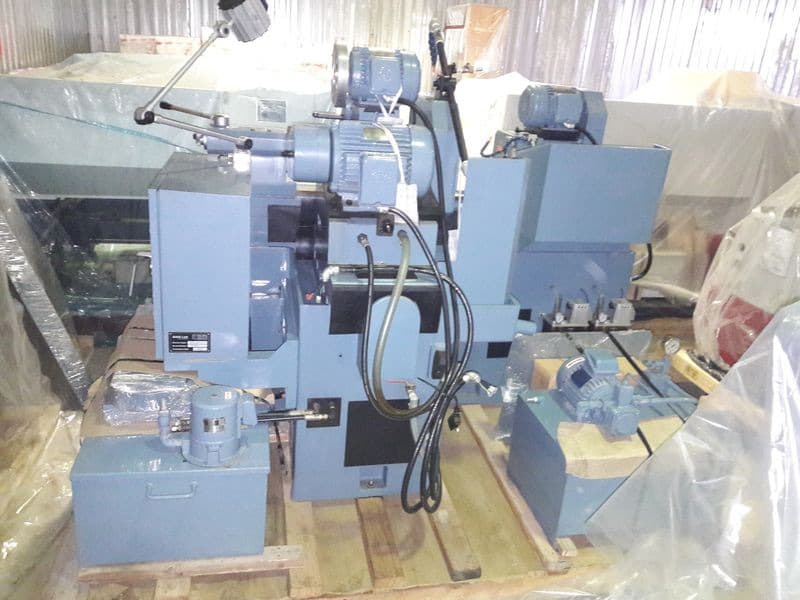

Круглошлифовальный станок ЗШМ АД SHU-321M (ШУ-321М)

5.0 (голосов 5)
Артикул: zshSHU-321M (ШУ-321М) Код товара: 13438
Снят с продаж
0 ₽
Купить в 1 клик
Круглошлифовальный станок ЗШМ АД SHU-321M (ШУ-321М)
Круглошлифовальный станок ЗШМ АД SHU-321M (ШУ-321М)
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: ЗШМ АД (Болгария)

Круглошлифовальный станок ЗШМ АД SHU-321M (ШУ-321М)

Преимущества:

  • Высокая производительность и точность обработки
  • Надежность и долговечность
  • Простота в эксплуатации
  • Гарантированное качество от производителя

Особенности:

  • Мощность: 5 кВт
  • Диаметр шлифовального круга: 320 мм
  • Максимальный диаметр обработки: 320 мм
  • Ход шпинделя: 300 мм

Назначение:

Круглошлифовальный станок ЗШМ АД SHU-321M предназначен для шлифования и обработки различных деталей и заготовок с высокой точностью и качеством.

Сферы применения:

Данный станок идеально подходит для применения в машиностроении, автомобильной промышленности, а также в других областях, где требуется качественная обработка деталей.

Универсальный круглошлифовальный станок SHU-321M предназначен для прецизионного шлифования наружных, торцевых, конических и внутренних поверхностей высокоточных деталей цилиндрической и конусообразной формы. При шлифовании наружных поверхностей заготовка может быть закреплена в центрах, либо зажата в патроне. При шлифовании внутренних поверхностей зажим детали производится только в патроне.

Круглошлифовальный станок обеспечивает шероховатость поверхности до Ra0,32, отклонение от цилиндричности обработанной поверхности – 0,01, отклонение круглости обработанной поверхности – 0,0025. Станок позволяет шлифовать поверхности, как в ручном, так и в автоматическом режиме

Технические характеристики шлифовального станка ШУ321М

Параметры Единица измерения Значение
Максимальный обрабатываемый диаметр при внешнем шлифовании:
– без люнета мм 320
– с люнетом мм 100
Максимальный обрабатываемый диаметр при внешнем шлифовании мм 8
Максимальная длина шлифования мм 750
Максимальный диаметр заготовки мм 320
Максимальная длина обрабатываемой заготовки мм 750
Высота центров мм 165
Максимальное продольное перемещение стола мм 760
Наименьший ход стола при переключении с ограничителями мм 8
Ручное перемещение стола за один оборот маховика:
– быстро мм 12
– медленно мм 0,25
Скорость гидравлического перемещения стола
(бесступенчатое регулирование)		 м/мин. 0,198
Наибольший угол поворота верхнего стола и градусах:
– по часовой стрелке   3°
– противно часовой стрелки   11°
Цена деления шкалы поворота верхнего стола:
– в градусах   10°
– конусность мм/м 10
Диаметр шлифовального круга:
– наименьший мм 300
– наибольший мм 400
Максимальная ширина шлифовального круга мм 50
Число скоростей шпинделя   2
Число оборотов шпинделя:
– минимальные мин.-1 1700
– максимальные мин.-1 1980
Окружная скорость шлифовального круга:
– для шлифовального круга °400 мм м/сек. 35,70
– для шлифовального круга °300 мм м/сек. 26,7 и 31
Наибольший угол поворота суппорта   ±90°
Цена деления шкалы поворота суппорта   1°
Максимальный ход шлифовального суппорта по винту мм 235
Величина быстрого гидравлического хода шлифовального суппорта мм 50
Подача суппорта за одного оборота маховика мм 0,5 и 0,05
Стоимость делений лимба поперечной подачи мм 0,005 и 0,001
Периодическая подача:
– наименьшая мм 0,0025
– наибольшая мм 0,02
Шлифовальный круг мм 30х16х10
Максимальная глубина внутреннего шлифования мм 135
Обрабатываемый диаметр:
– минимальный   30
– максимальный   250
Число оборотов шпинделя мин.-1 10 000
Максимальная скорость шлифования м/сек. 15,70
Максимальный диаметр заготовки, устанавливаемой в патроне мм 110
Число оборотов патрона
При бесступенчатом регулировании мин.-1 30 ° 400
Ступенчатое регулирование мин.-1 27 ° 405
Размеры центра   Морзе 4
Диаметр патрона мм 200
Угол поворота передней бабки:
– по часовой стрелке   30°
– против часовой стрелки   90°
Цена деления шкалы поворота бабки градус 1
Размеры центра   Морзе 4
Ход пиноли мм 35
Давление масла в гидравлической системе кг/см° 8 ° 10
Производительность насоса гидравлического привода л/мин. 35
Производительность смазочного насоса л/мин. 1
Производительность насоса л/мин. 40
Двигатель шлифовального круга:
– мощность кВт 5,5
– обороты мин.-1 1500
Двигатель шлифовального круга для внутреннего шлифования:
– мощность кВт 1,1
– обороты мин.-1 3000
Двигатель шпинделя патрона:
– мощность кВт 1,5
– обороты мин.-1 1000
Двигатель насоса гидравлического привода:
– мощность кВт 1,5
– обороты мин.-1 1000
Двигатель насоса системы охлаждения:
– мощность кВт 0,09
– обороты мин.-1 3000
Двигатель насоса для смазки шлифовального суппорта:
– мощность кВт 0,09
– обороты мин.-1 1500
Габаритные размеры (при перемещении движущихся частей в конечных положениях):
– длина мм 3175
– ширина мм 1880
– высота мм 1700
Габаритные размеры (минимальные):
– длина мм 2500
– ширина мм 1830
– высота мм 1700
Вес (с электрооборудованием и принадлежностями) кг 4000

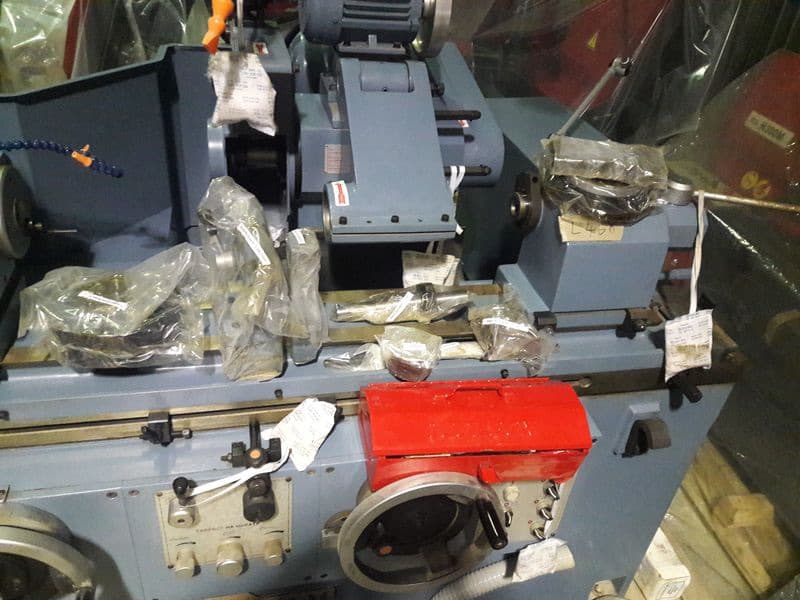

Комплектация шлифовального станка ШУ321М:

  1. Шлифовальный круг – 405х45х127 (WA80L8V6N) – 1 шт.
  2. Фланец для шлифовального круга – 1 шт.
  3. Упорный центр – Морзе 4 – 2шт.
  4. Система охлаждения – 1 шт.
  5. Защита шлифовального круга – 1 шт.
  6. Устройство очистки охлаждающей жидкости – 1 шт.
  7. Рабочее освещение – 1 шт.
  8. Комплект быстроизнашивающихся запасных частей (на 5000 часов работы):
  9. Запасные ремни:
    1. 11M1030 – 3 шт.
    2. 225L – 1 шт.
    3. 7М750 – 2 шт.
  1. Комплект слесарно-монтажного инструмента:
    • Ящик с инструментом:
    • Набор шестигранников – 1 шт.
    • Набор ключей – 1 шт.
    • Масленка – 1 шт.
    • Алмаз для правки шлифовальных кругов – 1 шт.
  1. Руководство по эксплуатации на русском языке – 1 шт.
  2. Шпиндель для внутреннего шлифования – 1 шт. + 3 оправки для внутренней шлифовки ⌀24 мм, ⌀20 мм, ⌀16 мм + шлифовальные круги для оправок ⌀50х26 мм, ⌀38х26 мм, ⌀26х26 мм.
  3. Поводки – 6 шт.
  4. Приспособление для балансировки шлифовального круга – 1 шт.
  5. Приспособление для правки шлифовальных кругов – 2 шт.
  6. Переходной фланец для 3-х – кулачкового патрона – 1 шт.
  7. 3-х кулачковый патрон ⌀200 мм TOS IUS 200/3-2-M2 – 1 шт.
  8. Регулировочные болты и опоры – 10 шт.
  9. Упаковка – деревянный поддон накрытый полиэтиленом.
