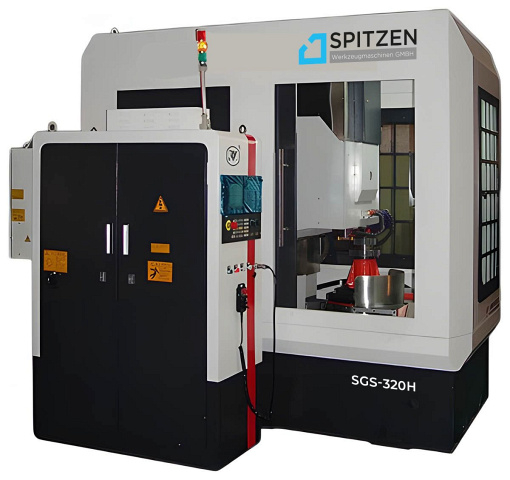

Зубодолбежный станок с ЧПУ SPITZEN SGS-320H
(голосов 0)
Артикул: 9915774ykh5132 Код товара: 105873
Под заказ
Станок предназначен в основном для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы. Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Область применения SPITZEN SGS-320H
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Конструктивные особенности SPITZEN SGS-320H
| Электронный маховик Настройка инструмента и регулировка долбяка могут осуществляться с помощью электронного маховика. |
|
| Высокоточная шарико-винтовая пара Радиальные перемещения колонны осуществляются с помощью высокоточной шариково-винтовой пары, чтобы гарантировать высокую точность и повторяемость позиционирования. |
|
| Механизм подъема салазок В механизме подъема салазок используются зажимные компоненты, произведенные в Германии, а также оборудована независимая гидравлическая станция среднего и высокого давления, обеспечивающая достаточную силу фиксации. Уровень канавки для выхода инструмента точно контролируется при нарезании зубчатого ряда. Благодаря вертикальному перемещению салазок на 260 мм, возможна обработка деталей в пакете, что повышает точность и эффективность обработки, а также экономит количество оснастки и переходников для фрез. |
|
| Рабочий стол На станке установлен компактный рабочий стол конической формы, облегчающий монтаж загрузочно-разгрузочного устройства и упрощающий удаление стружки. |
|
| Высокоточные радиальные подшипники и червячные пары с переменной толщиной зубьев Для обеспечения точности нарезания зубчатых колес используются высокоточные радиальные подшипники и высокоточные червячные пары с переменной толщиной зубьев. |
|
| Гидравлическая станция Отдельно стоящая гидравлическая станция низкого давления предназначена в основном для принудительной смазки ползуна и коробки привода и механизма разгрузки фрезы, а также для зажима и разжима фиксирующей оснастки. |
|
| Бак для подачи СОЖ Станок оснащен независимым баком для подачи СОЖ в большом объеме, что продлевает срок службы фрезы. |
|
| Двойной кулачок Для стабильности и низкой шумности работы долбяка на высоких скоростях, механизм разгрузки фрезы оснащен двойным кулачком со специальной кривизной поверхности. |
|
| Угловая разгрузка фрезы Станок также имеет функцию угловой разгрузки фрезы, чтобы избежать взаимодействия фрезы и заготовки при долблении внутреннего зубчатого венца. |
Комплектация SPITZEN SGS-320H
Стандартная
Дополнительная
Технические характеристики SPITZEN SGS-320H
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens |
| Макс. диаметр заготовки, мм | 320 |
| Макс. модуль заготовки, мм | 8 |
| Тип зуба | Прямой, косой |
| Тип производимых колёс | Цилиндрические прямозубые и косозубые |
| Макс. диаметр обработки внешнего зубчатого колеса, мм | 320 |
| Макс. диаметр обработки внутреннего зубчатого колеса, мм | 240 + Ø инструмента |
| Макс. ширина зубчатого венца, мм | 110 |
| Макс. длина хода долбежного узла, мм | 120 |
| Скорость хода долбежного узла, ход/мин | 130 - 1000 |
| Диаметр шпинделя долбежного узла, мм | 90 |
| Диаметр посадочной шейки долбежного узла, мм | 31,743 |
| Расстояние от поверхности крепления долбежного инструмента до рабочего стола, мм | 145 ⁓ 525 |
| Расстояние между осями долбежного инструмента и рабочего стола, мм | -125 ⁓ 270 |
| Величина отвода инструмента, мм | ≥ 0,5 |
| Диаметр рабочего стола, мм | 400 |
| Диаметр отверстия стола, мм | 110 |
| Радиальная подача колонны на ход, мм/ход | 0,01 ⁓ 0,2 |
| Круговая подача, мм/ход | 0,01 ⁓ 0,2 |
| Скорость быстрого радиального перемещения колонны, мм/мин | 2000 |
| Перемещение салазок, мм | 260 |
| Скорость быстрого подъема салазок, мм/мин | 2500 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность главного привода, кВт | 7,5 |
| Общая мощность, кВт | 25 |
| Длина, мм | 2920 |
| Ширина, мм | 1625 |
| Высота, мм | 2800 |
| Вес, кг | 11 000 |
