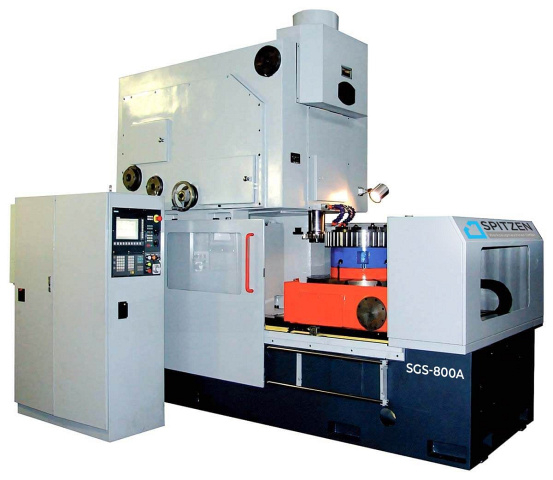

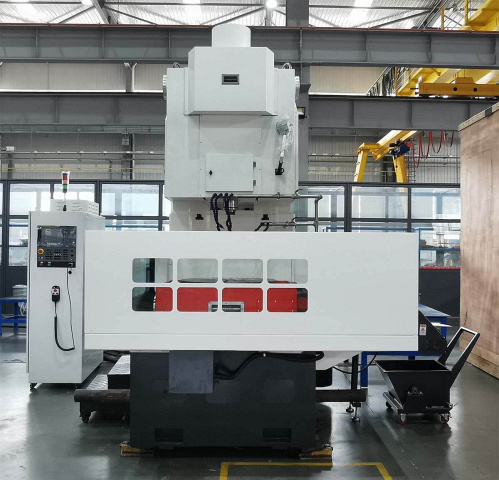

Зубодолбежный станок с ЧПУ SPITZEN SGS-800B
(голосов 0)
Артикул: 9965979yk5180b Код товара: 105881
Под заказ
Предназначен для обработки внутренних и внешних зубчатых венцов цилиндрических шестерен среднего размера, некруглых шестерен различной формы и зубчатых секторов, используемых в строительной технике, горнодобывающем оборудовании, металлургическом оборудовании, крупных и средних станках, в производстве редукторов и т. д. При оснащении винтовой направляющей и специального долбяка с винтовыми зубьями на данном станке можно производить косозубые шестерни. Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Область применения SPITZEN SGS-800B
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Конструктивные особенности SPITZEN SGS-800B
| Станина Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра. |
|
| 4 управляемых оси Станок имеет 4 управляемых от ЧПУ оси: |
|
| Серводвигатель Основное движение станка, ход ползуна, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование. Возвратно-поступательное движение ползуна осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода. Ползун станка имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию для возврата, которая подходит для обработки углубленного зубчатого венца. |
|
| Держатель инструмента Держатель инструмента оснащен встроенной пружиной и новой конструкцией адаптера для установки инструмента. |
|
| Механизм разгрузки долбяка Так же в станке использован новый двухроликовый и двунаправленный механизм разгрузки долбяка, позволяющий достичь точного, стабильного и малошумного движения разгрузки. Угловая разгрузка долбяка позволяет предотвратить возникновение помех при резке внутренних или косозубых шестерен. |
|
| Защитный кожух Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки. |
|
| Система подачи СОЖ Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки. Оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки. |
|
| Система управления ЧПУ SIEMENS На станке установлена система управления SIEMENS 828D с ЧПУ и цифровая сервосистема SIEMENS (Германия). По желанию Покупателя может быть установлена система ЧПУ и сервосистема компании Fanuc (Япония). |
|
| Гидравлическая станция Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания. |
|
| Точность обработки зубчатых колес Точность обработки зубчатых колес может достигать 6-го класса китайского стандарта GB. |
Комплектация SPITZEN SGS-800B
Стандартная
Дополнительная
Технические характеристики SPITZEN SGS-800B
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens |
| Макс. диаметр заготовки, мм | 800 |
| Макс. модуль заготовки, мм | 12 |
| Тип зуба | Прямой, косой |
| Тип производимых колёс | Цилиндрические прямозубые и косозубые |
| Макс. диаметр обработки внешнего зубчатого колеса, мм | 800 |
| Макс. диаметр обработки внутреннего зубчатого колеса, мм | 1000 |
| Макс. ширина зубчатого венца, мм | 260 |
| Макс. длина хода долбежного узла, мм | 300 |
| Скорость хода долбежного узла, ход/мин | 30 - 200 |
| Диаметр шпинделя долбежного узла, мм | 145 |
| Диаметр посадочной шейки долбежного узла, мм | 31,743; 88,9; 101,6 |
| Расстояние от поверхности крепления долбежного инструмента до рабочего стола, мм | 425 ⁓ 755 |
| Расстояние между осями долбежного инструмента и рабочего стола, мм | 0 ⁓ 550 |
| Величина отвода инструмента, мм | ≥ 0,55 |
| Диаметр рабочего стола, мм | 875 |
| Диаметр отверстия стола, мм | 130 |
| Радиальная подача колонны на ход, мм/ход | 0,01 ⁓ 0,5 |
| Круговая подача, мм/ход | 0,01 ⁓ 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность главного привода, кВт | 15 |
| Общая мощность, кВт | 35 |
| Длина, мм | 3740 |
| Ширина, мм | 2100 |
| Высота, мм | 3285 |
| Вес, кг | 20 000 |
