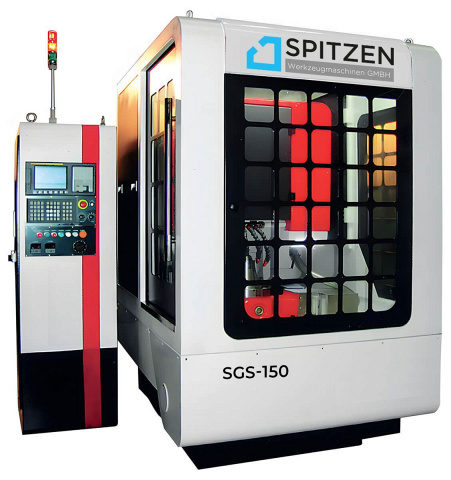

Зубодолбежный станок с ЧПУ TMTW SGS-150
(голосов 0)
Артикул: 9885924yk5115a Код товара: 105874
Под заказ
Станок предназначен в основном для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы. Точность обработки станка может достигать 6 класса по стандарту GB (GB/T10095.1-2008) для цилиндрических зубчатых колес. Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Область применения TMTW SGS-150
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Конструктивные особенности TMTW SGS-150
| Система ЧПУ Станок с одновременным управлением по 3 осям. Система ЧПУ одновременно контролирует через серводвигатели переменного тока вращение режущего инструмента (X), вращение рабочего стола (Y) и радиальную подачу колонны (Z). На станке установлена система ЧПУ SIEMENS 828D, которая имеет диалоговый интерфейс, удобный для взаимодействия оператора со станком, а так же управления стойкостью инструмента и статистического управления номерами деталей. По желанию заказчика можно установить систему ЧПУ Fanuc 0i. |
|
| Преобразователя частоты Возвратно-поступательные движения шпинделя осуществляются с помощью преобразователя частоты для бесступенчатой регулировки скорости. |
|
| Параметрическое программирование На станке используется параметрическое программирование, операции просты и удобны. Можно настроить скорость подачи, количество рабочих циклов и глубину резания. Изменение скорости будет выполняться автоматически при переходе от черновой обработки к чистовой обработке. |
|
| Сдвоенный механизм разгрузки (отвода) долбяка Предназначен для выполнения надежных, точных, стабильных и малошумных движений долбяка с меньшим перебегом и большей эффективной шириной долбления. |
|
| Высокоточные червячные пары Для режущей головки и рабочей головки используются высокоточные червячные пары с переменной толщиной зубьев. |
|
| Защитное ограждение На станке предусмотрено полностью закрытое защитное ограждение, чтобы избежать разбрызгивания масла. |
|
| Рабочий стол Рабочий стол установлен на высокоточном подшипнике с высокой несущей способностью, что обеспечивает превосходную точность обработки и длительный срок службы. |
|
| Независимая гидравлическая станция Для своевременного возврата масла и предотвращения смешения масел. |
|
| Система охлаждения В системе охлаждения используется большой объем охлаждающей жидкости для своевременного отвода тепла и стабильной точности обработки. |
|
| Электрический шкаф с кондиционером Станок оборудован независимым, полностью закрытым электрическим шкафом с кондиционером. |
Комплектация TMTW SGS-150
Стандартная
Дополнительная
Технические характеристики TMTW SGS-150
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens / Fanuc |
| Макс. диаметр заготовки, мм | 150 |
| Макс. модуль заготовки, мм | 4 |
| Тип зуба | Прямой, косой |
| Тип производимых колёс | Цилиндрические прямозубые и косозубые |
| Макс. диаметр обработки внешнего зубчатого колеса, мм | 150 |
| Макс. диаметр обработки внутреннего зубчатого колеса, мм | 60 + Ø инструмента |
| Макс. ширина зубчатого венца, мм | 40 |
| Макс. длина хода долбежного узла, мм | 50 |
| Величина поднастройки хода долбежного узла, мм | 15 |
| Скорость хода долбежного узла, ход/мин | 300 - 1000 (1500 - опция) |
| Диаметр шпинделя долбежного узла, мм | 90 |
| Диаметр посадочной шейки долбежного узла, мм | 31,743 |
| Расстояние от поверхности крепления долбежного инструмента до рабочего стола, мм | 150 ⁓ 200 |
| Расстояние между осями долбежного инструмента и рабочего стола, мм | -30 ⁓ 190 |
| Величина отвода инструмента, мм | ≥ 0,5 |
| Величина разгрузки углового инструмента, мм | ± 20 |
| Диаметр рабочего стола, мм | 260 |
| Диаметр отверстия стола, мм | 100 |
| Количество пазов в столе, шт. | 4 |
| Радиальная подача колонны на ход, мм/ход | 0,005 ⁓ 0,2 |
| Круговая подача, мм/ход | 0,015 ⁓ 2 |
| Скорость быстрого радиального перемещения колонны, мм/мин | 2000 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность главного привода, кВт | 7,5 |
| Общая мощность, кВт | 16 |
| Длина, мм | 2200 |
| Ширина, мм | 1425 |
| Высота, мм | 2440 |
| Вес, кг | 6500 |
