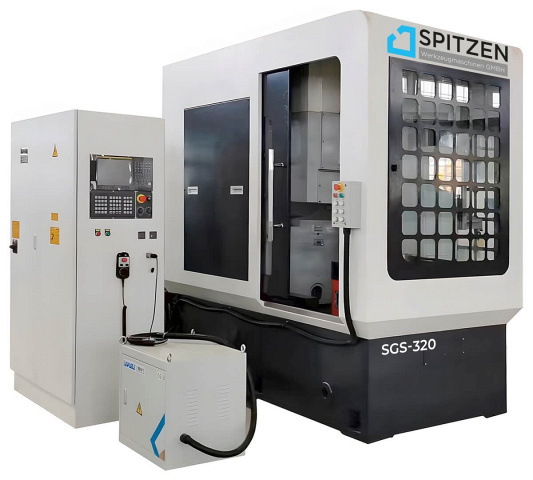

Зубодолбежный станок с ЧПУ TMTW SGS-320
(голосов 0)
Артикул: 9885934yk5132c Код товара: 105875
Под заказ
Станок предназначен в основном для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы. Точность обработки станка может достигать 6 класса по стандарту GB (GB/T10095.1-2008) для цилиндрических зубчатых колес. Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Область применения TMTW SGS-320
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Конструктивные особенности TMTW SGS-320
| Система ЧПУ 4-осевой станок с одновременным управлением по 3 осям. Система управления ЧПУ одновременно контролирует через серводвигатели переменного тока вращение режущего шпинделя (X), вращение рабочего стола (Y) и радиальную подачу колонны (Z). На станке установлена система ЧПУ SIEMENS 828D, которая имеет диалоговый интерфейс, удобный для взаимодействия оператора со станком, а так же управления стойкостью инструмента и статистического управления номерами деталей. |
|
| Преобразователя частоты Возвратно-поступательные движения шпинделя осуществляются с помощью преобразователя частоты для бесступенчатой регулировки скорости. |
|
| Параметрическое программирование На станке используется параметрическое программирование, операции просты и удобны. Можно настроить скорость подачи, количество рабочих циклов и глубину резания. Изменение скорости будет выполняться автоматически при переходе от черновой обработки к чистовой обработке. |
|
| Механизм разгрузки долбяка с двойным кулачком и двойным роликом Предназначен для выполнения надежных, точных, стабильных и малошумных движений долбяка с меньшим перебегом и большей эффективной шириной долбления. |
|
| Высокоточные червячные пары Для режущей головки и рабочей головки используются высокоточные червячные пары с переменной толщиной зубьев. |
|
| Рабочий стол Рабочий стол установлен на высокоточном подшипнике с высокой несущей способностью, что обеспечивает превосходную точность обработки и длительный срок службы. |
|
| Разгрузка угловой фрезы Для колонны доступна функция разгрузки угловой фрезы, чтобы избежать столкновения между фрезой и заготовкой при резке внутренних и косозубых шестерен. |
|
| Независимая гидравлическая станция Для своевременного возврата масла и предотвращения смешения масел. |
|
| Система охлаждения В системе охлаждения используется большой объем охлаждающей жидкости для своевременного отвода тепла и стабильной точности обработки. |
|
| Полузакрытые защитные ограждения На машине предусмотрены полузакрытые защитные ограждения, чтобы избежать разбрызгивания масла. |
|
| Электрический шкаф с кондиционером Станок оборудован независимым, полностью закрытым электрическим шкафом с кондиционером. |
Комплектация TMTW SGS-320
Стандартная
Дополнительная
Технические характеристики TMTW SGS-320
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens / Fanuc |
| Макс. диаметр заготовки, мм | 320 |
| Макс. модуль заготовки, мм | 8 |
| Тип зуба | Прямой, косой |
| Тип производимых колёс | Цилиндрические прямозубые и косозубые |
| Макс. диаметр обработки внешнего зубчатого колеса, мм | 320 |
| Макс. диаметр обработки внутреннего зубчатого колеса, мм | 220 + Ø инструмента |
| Макс. ширина зубчатого венца, мм | 90 |
| Макс. длина хода долбежного узла, мм | 110 |
| Величина поднастройки хода долбежного узла, мм | 20 |
| Скорость хода долбежного узла, ход/мин | 120 - 1000 |
| Диаметр шпинделя долбежного узла, мм | 90 |
| Диаметр посадочной шейки долбежного узла, мм | 31,743 |
| Расстояние от поверхности крепления долбежного инструмента до рабочего стола, мм | 252 ⁓ 382 |
| Расстояние между осями долбежного инструмента и рабочего стола, мм | -115 ⁓ 290 |
| Величина отвода инструмента, мм | ≥ 0,5 |
| Величина разгрузки углового инструмента, мм | ± 20 |
| Диаметр рабочего стола, мм | 340 |
| Диаметр отверстия стола, мм | 130 |
| Количество пазов в столе, шт. | 6 |
| Радиальная подача колонны на ход, мм/ход | 0,01 ⁓ 0,25 |
| Круговая подача, мм/ход | 0,01 ⁓ 0,25 |
| Скорость быстрого радиального перемещения колонны, мм/мин | 1500 |
| Момент на сервомоторе по оси X / Y / Z, Нм | 20,5 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность главного привода, кВт | 7,5 |
| Общая мощность, кВт | 20 |
| Длина, мм | 3100 |
| Ширина, мм | 1690 |
| Высота, мм | 2430 |
| Вес, кг | 11 000 |
