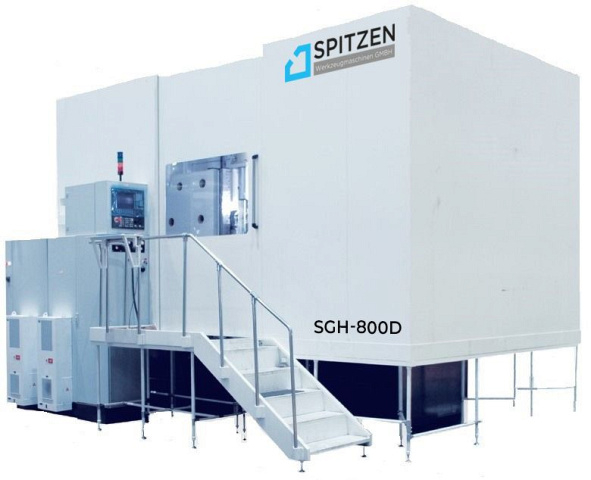

Зубофрезерные станки с ЧПУ SPITZEN SGH-800D, SGH-1250D
(голосов 0)
Артикул: kam9967264 Код товара: 102795
Под заказ
Высокопроизводительный зубофрезерный станок модели SGH-800D/SGH-1250D, работающий по методу непрерывной обработки (обкатка) и обработки методам копирования, предназначен для нарезания цилиндрических прямозубых и косозубых колес, корончатых или слегка конических колес, червячных колес, шлицев и т. д. Станок оснащен электронной коробкой передач (EGB).
В станке разделены системы гидравлики, смазки и охлаждения. Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008.
Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и так далее.
Получаемые изделия
Преимущества
- Электронный редуктор EGB
- 6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C) скоординированным управлением
- Возможность установки дисковой и червячной фрезы на фрезерную оправку
Конструктивные особенности
| Управляемые оси Данный станок имеет 6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C (или X, Y, B, C)) скоординированным управлением. |
| Электронный редуктор EGB Выполнение индексных и дифференциальных компенсационных движений осуществляется с помощью электронного редуктора (EGB). Поток данных между модулями электронного редуктора анализируется в системе числового программного управления. Программисты разработали специальные G-коды управляющие электронной коробкой передач посредством ЧПУ.На базе ЧПУ отработаны два различных метода зубофрезерования (осевой и диагональный). Результаты подтверждают, что станки, оснащенные электронным редуктором, работают точнее. Погрешность обработки измеряется с помощью отслеживания ошибок по разным осям и погрешности шага обрабатываемой шестерни.Производительность такого станка в 2-5 раз выше по сравнению с обычными зубофрезерными станками. В станке присутствует функция диагностики ошибок, мониторинг перегрузки шпинделя и аварийная сигнализация. |
| Функция защиты при экстренном отключении питания Станок так же имеет функцию защиты при экстренном отключении питания. При отключении электричества фреза быстро отводится, чтобы избежать столкновения с деталью. |
| Станина Симметричная конструкция станины обеспечивает стабильный температурный баланс. |
| Дисковая и червячная фрезы Отличительной особенностью станков серии YD является возможность установки дисковой и червячной фрезы на фрезерную оправку, что позволяет сначала выполнить черновую обработку методом копирования, а затем выполнить чистовую обработку методом обкатки с помощью червячной фрезы. |
| Привод шпинделя фрезы На станке установлен мощный привод шпинделя фрезы. Передача вращения от двигателя на вал фрезы осуществляется с помощью прецизионной зубчатой передачи. Передача имеет механизм устранения зазора для повышения точности и жесткости. Фрезерный узел оснащен автоматическим зажимным устройством для червячной оправки. |
| Гидростатические подшипники и патентованные сдвоенные червячные механизмы Мощные гидростатические подшипники и высокоточные патентованные сдвоенные червячные механизмы, применяемые для работы стола, обеспечивают ему высокую статическую и динамическую жесткость и точность вращения без люфтов. |
| Литые элементы станины и колонны Основные литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости, благодаря чему достигается высокоэффективная высокоскоростная обработка. |
| Направляющие по осям X / Y / Z Направляющие по осям X, Y и Z имеют большую ширину и закалены. Системы линейных рециркуляционных роликовых направляющих предварительно нагружены, что обеспечивает высокую жесткость и точность направляющих. Оси Y и Z оснащены линейными датчиками, что гарантирует стабильность размера заготовки при обработке. |
| Интерфейс В связи с быстрым развитием современной промышленности и компьютерных технологий, особенно в области станков с ЧПУ, данное направление постоянно совершенствуется в плане повышения точности, стабильности обработки, простоты управления и других преимуществ.Специальный интерфейс станка создан специально для упрощения настройки и упрощения работы оператора. Программирование станка осуществляется с помощью так называемого «мастера настройки». Оператору необходимо лишь ввести параметры обработки и система автоматически генерирует программу обработки детали, устраняя необходимость понимания сложных инструкций системы ЧПУ, делая работу оператора более комфортной. Самая главная задача системы - уменьшить количество ошибок при написании программ, предотвратить повреждение оборудования и инструмента, снизить количество брака, а также эффективно снизить затраты пользователей оборудования. Такое оборудование приносит максимальную экономическую выгоду пользователям.*интерфейс постоянно обновляется в зависимости от версии станка. |
Комплектация
| Электрическая система Система управления ЧПУ: Siemens 840DSL, монитор 12”;Порт RS232;Электронный маховичок для ручной отладки станка;Электронная коробка передач: функция EGB;Закрытый электрический шкаф с кондиционером;Независимая поворотная панель управления;Импортные электрические элементы. |
|
| Гидравлическая система Независимая гидравлическая система;Основные гидравлические компоненты производства компании VICKERS;Сигнализатор уровня масла и низкого давления в баке гидравлического масла. |
|
| Система смазки Раздельные циркуляционная и централизованная системы смазки (Китай);Централизованная смазка ШВП и главных направляющих; регулируемый интервал времени смазки;Циркуляционная смазка деталей трансмиссии и подшипников;Сигнализатор уровня масла в смазочном баке. |
|
| Система охлаждения Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода; оснащена устройством удаления стружки;Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы. |
|
| Защита машины Защитная дверь открывается или закрывается вручную;Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;Электростатический уловитель масляного тумана;Смотровое окно и подсветка в рабочей зоне для удобства оператора;Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок. |
|
| Набор инструмента для установки станка и аксессуары Оправка для установки фрезы Ø60 мм;Виброопоры;Клей - 50 мл;Силиконовый герметик - 300 мл. |
|
| Технические документы Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);Информация о системе ЧПУ;Сертификат;Список запасных частей. |
