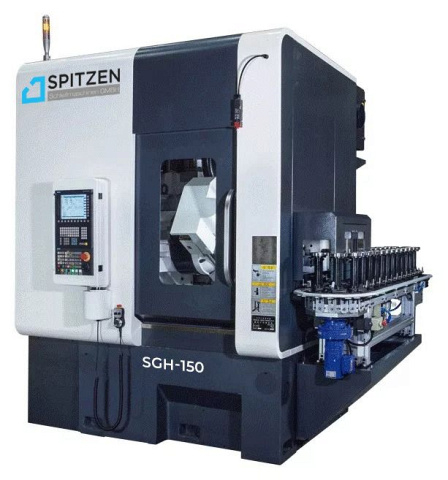

Зубофрезерный станок с ЧПУ CHMTI SGH-150

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез. Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Область применения CHMTI SGH-150

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Схемы обработки CHMTI SGH-150

Комплектация CHMTI SGH-150

Стандартная

• Зубофрезерный станок - 8 управляемых осей (X, Y, Z, A, B, C, U, Z2) с 4-осевым (X, Z, B, C) скоординированным управлением.Компактная структура. Занимает всего около 7 м2, включая гидростанцию, систему смазки, конвейер для уборки стружки, систему охлаждения, пневматическую систему и систему автоматической загрузки и выгрузки заготовок.Вращение шпинделя (Ось B) осуществляется серводвигателем с прямым приводом с максимальной частотой вращения до 2500 об/мин.Вращение стола (ось C) так же осуществляется серводвигателем с прямым приводом с максимальной частотой вращения до 300 об/мин.Система управления Fanuc 0i MF или Siemens 828D.Основные электрические и гидравлические компоненты от известных зарубежных поставщиков.Основные литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости. Эти элементы имеют мощные широкие направляющие скольжения с тефлоновым покрытием, для обеспечения производительной обработки и долгого срока службы.Осевые и радиальные перемещения узлов станка приводятся предварительно нагруженными шарико-винтовыми парами (ШВП).Станок так же оснащен автоматическим конвейером для уборки стружки.Заготовка фиксируется в приспособлении с помощью гидрозажима.Оправка для установки фрезы Ø32 мм.Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008. С системой автоматической загрузки и выгрузки заготовок (по требованию покупателя).
• Аксессуары для установки - Виброопоры;Герметик для устранения протечек СОЖ;Клей.
• Технические документы - Руководства по эксплуатации на русском языке;Информация о системе ЧПУ;Инструкции на импортные компоненты.

Технические характеристики CHMTI SGH-150

• Модель SGH-150
• Type Зубофрезерный станок с ЧПУ
