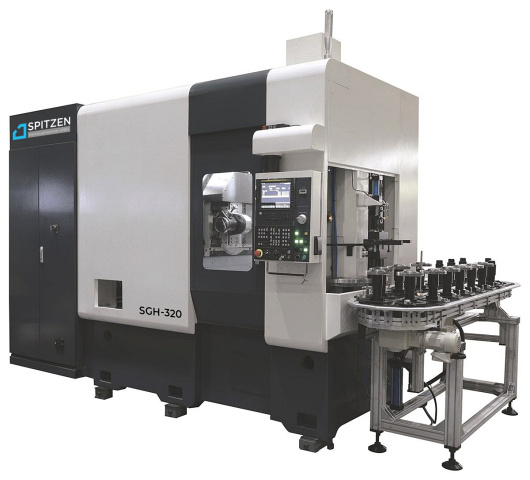

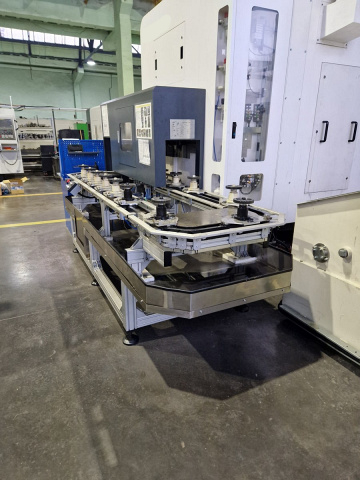

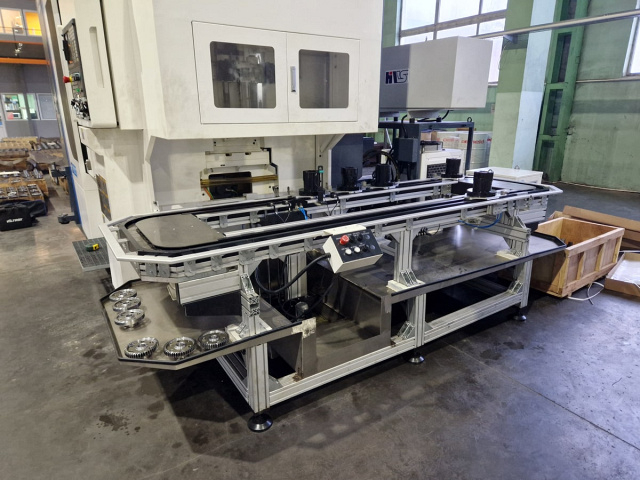

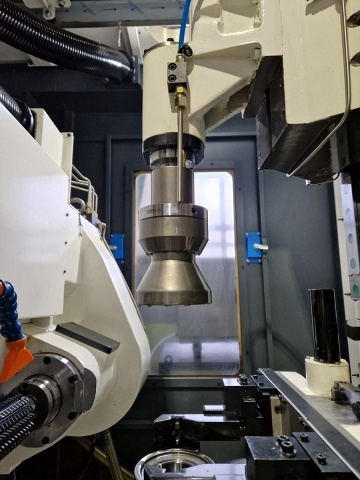

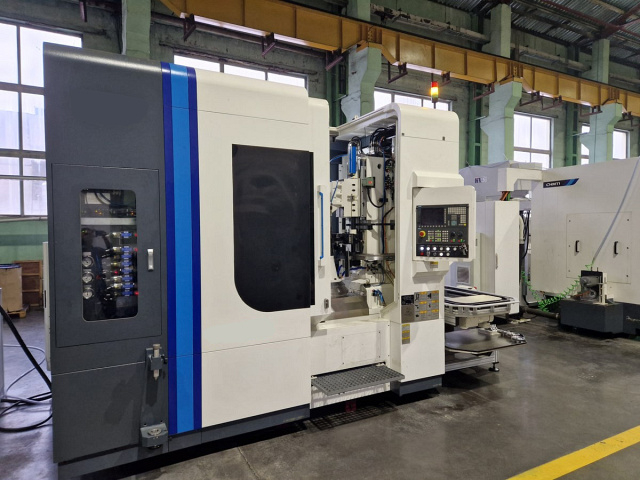

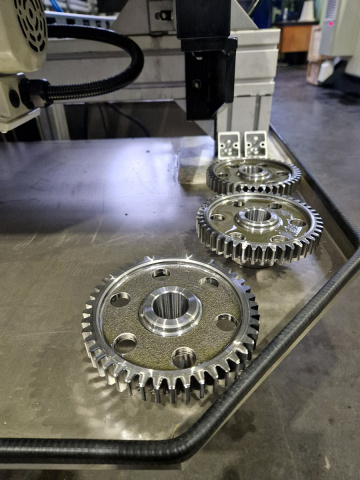

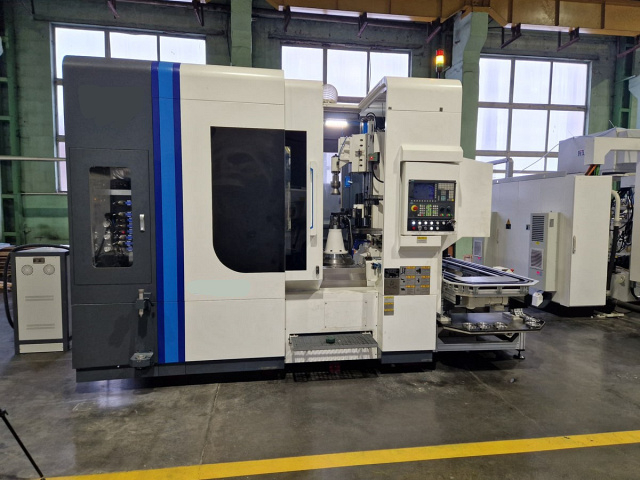

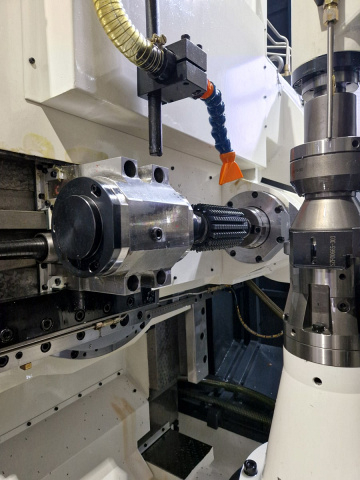

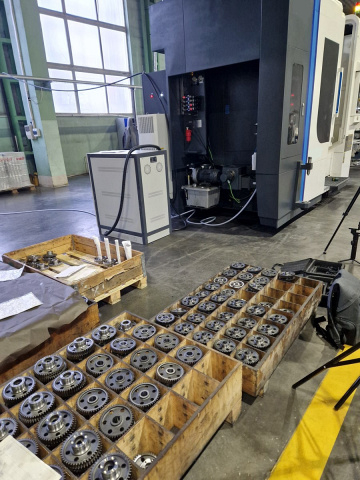

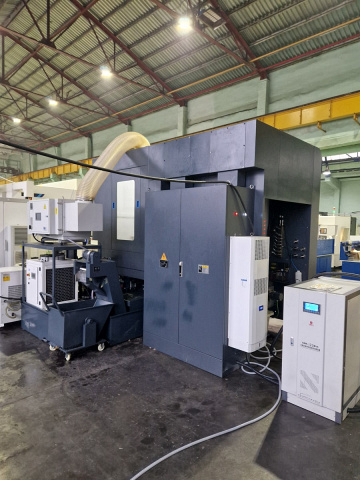

Зубофрезерный станок с ЧПУ CHMTI SGH-320

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез. Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Схемы обработки

Комплектация

Стандартная

• Электрическая система - Система управления ЧПУ: Siemens 828D (с функцией EGB);Закрытый электрический шкаф с кондиционером;Независимая поворотная панель управления;Импортные электрические элементы.
• Гидравлическая система - Независимая гидравлическая система;Основные гидравлические компоненты производства Тайвань;Сигнализатор уровня масла и низкого давления в баке гидравлического масла.
• Система смазки - Раздельные циркуляционная и централизованная системы смазки (BIJUR, Китай);Централизованная смазка ШВП и главных направляющих; регулируемый интервал времени смазки;Циркуляционная смазка деталей трансмиссии и подшипников;Сигнализатор уровня масла в смазочном баке.
• Система охлаждения - Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода; оснащена устройством удаления стружки;Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.
• Защита машины - Защитная дверь открывается или закрывается вручную;Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;Электростатический уловитель масляного тумана;Смотровое окно и подсветка в рабочей зоне для удобства оператора;Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.
• Набор инструмента для установки станка и аксессуары - Оправка для установки фрезы Ø 32 мм;Виброопоры, 8 шт.
• Технические документы - Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);Информация о системе ЧПУ;Сертификат;Список запасных частей.

Технические характеристики

Характеристика	Значение
Система ЧПУ	Siemens
Макс. частота вращения стола, об/мин	60
Макс. диаметр заготовки, мм	320
Макс. вес заготовки для захвата гриппером, кг	20
Макс. модуль заготовки, мм	10
Общая мощность, кВт	45
Частота вращения шпинделя, об/мин	120 - 700
Макс. угол поворота фрезы, °	± 45
Тип зуба	Прямой, косой
Макс. перемещение червячной фрезы, мм	200
Тип производимых колёс	Цилиндрические прямозубые и косозубые
Макс. вертикальное перемещение фрезерного узла, мм	360
Расстояние между осью вала фрезы и осью стола, мм	40 - 310
Расстояние от оси вала фрезы до поверхности стола, мм	210 - 570
Макс. размер червячной фрезы Ø х L, мм	170 х 230
Мин. величина поворота по оси C, °	0,001
Мин. перемещение по осям X / Y / Z, мм	0,001
Мощность главного привода, кВт	18
Общая мощность, кВА	45
Напряжение, В	380
Частота тока, Гц	50
Длина, мм	4800
Ширина, мм	3113
Высота, мм	3550
Вес, кг	14 700
