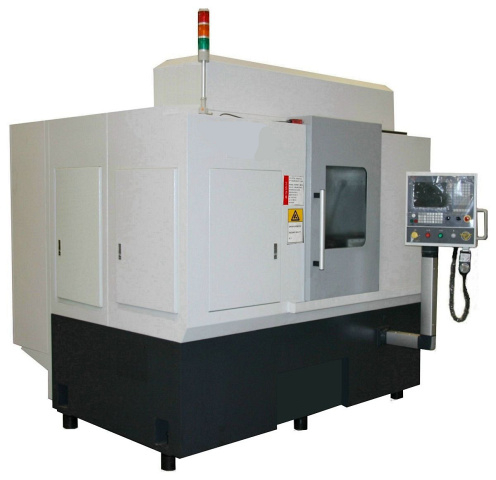

Зубофрезерный станок с ЧПУ SGH-100 IV
(голосов 0)
Артикул: 9875275yk3610_iv Код товара: 105869
Под заказ
Зубофрезерные обрабатывающие центры с ЧПУ серии YK3610 предназначены для изготовления прямозубых и косозубых зубчатых колес диаметром до 100 мм, модулем до 3 мм. Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.
Область применения SGH-100 IV
Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства. Получаемые изделия
Схемы обработки SGH-100 IV
Конструктивные особенности SGH-100 IV
| 7 управляемых осей Для исполнения IV с ЧПУ Fanuc 0i-MF Plus или с ЧПУ Rexroth NJ-i50H. Оси B,C,X и Z управляются одновременно. |
|
| Серво-привода соединены напрямую с ШВП Линейные оси: X, Y, Z и W. Поворотные оси: A, B и C. Такая компоновка обеспечивает удобный и быстрый процесс настройки. |
|
| Высокоточные ШВП и направляющие Обеспечивают высокую жесткость и точность перемещений узлов. |
|
| Высокоскоростная обработка Благодаря прямому приводу на шпинделе заготовки и шпинделе фрезы и замкнутому циклу управления станок идеально подходит для высокоскоростной обработки. Для обратной связи с контроллером используются энкодеры Heidenhain или Renishaw. |
|
| Сервоконтроль смещения фрезы По оси Y. |
|
| Сервоконтроль задней бабки Позволяет контролировать усилие поджима. |
|
| Гидравлическая система выталкивания фрезы. Делает смену инструмента более легкой |
|
| Высокоскоростное фрезерование Вращение заготовки со скоростью 1000 об/мин и вращение фрезы до 6000 об/мин позволяют производить высокоскоростное фрезерование. |
|
| Полностью закрытая рабочая зона Предотвращает разбрызгивание СОЖ и вылет стружки. |
|
| Програмное обеспечение Позволяет очень легко обучиться и начать управлять станком. Оператору необходимо только установить заготовку и инструмент и далее следовать инструкции в меню станка. Собственная разработка. |
|
| Двойное фрезерование Для закаленных шестерен. Доступно опционально. |
|
| Сухое фрезерование Так же возможно с применение соответствующего инструмента. |
|
| Точность обработки Достигает показателей по DIN5 после финишного прохода. При массовом производстве показатель точности по DIN6. |
Комплектация SGH-100 IV
Стандартная
Дополнительная
Технические характеристики SGH-100 IV
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Rexroth |
| Макс. диаметр заготовки, мм | 100 |
| Макс. модуль заготовки, мм | 3 |
| Общая мощность, кВт | 25 |
| Частота вращения шпинделя, об/мин | 6000 |
| Тип зуба | Прямой |
| Тип производимых колёс | Конические прямозубые |
| Мощность главного привода, кВт | 4,5 |
| Количество зубьев заготовки, шт | 3 - 999 |
| Перемещение салазок вдоль оси заготовки (макс. длина обработки), ось Z, мм | 220 |
| Угол поворота фрезы, ось A, ° | ± 45 |
| Максимальный размер фрезы, мм | Ø80 x 80 |
| Максимальная длина смещения фрезы, ось Y, мм | ± 50 |
| Максимальное радиальное перемещение салазок, ось X, мм | 85 |
| Перемещение задней бабки, ось W, мм | 225 |
| Диаметры оправки под фрезу, мм | 10, 13, 16, 22, 27Ø13 мм стандарт, остальные оправки опционально |
| Ускоренные перемещения по осям X и Z, м/мин | 8 |
| Ускоренные перемещения по оси Y, м/мин | отсутствуют |
| Ускоренные перемещения по оси W, м/мин | отсутствуют |
| Ускоренные перемещения по оси A, м/мин | отсутствуют |
| Мощность, кВт | отсутствует |
| Момент, Нм | 55 |
| Частота, об/мин | 400 |
| Мощность, кВт | 5,5 |
| Момент, Нм | 35 |
| Частота, об/мин | 4000 |
| Мощность, кВт | отсутствует |
| Момент, Нм | 8 |
| Мощность, кВт | отсутствует |
| Момент, Нм | 3,5 |
| Мощность, кВт | отсутствует |
| Момент, Нм | 3,5 |
| Мощность, кВт | отсутствует |
| Момент, Нм | 8 |
| Длина, мм | 2200 |
| Ширина, мм | 2300 |
| Высота, мм | 1900 |
| Вес, кг | 5500 |
| Длина, мм | 3200 |
| Ширина, мм | 2500 |
| Высота, мм | 2300 |
