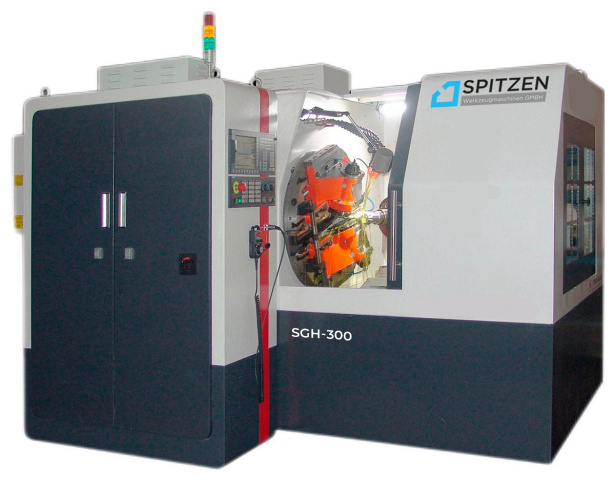

Зубофрезерный станок с ЧПУ SGH-300
(голосов 0)
Артикул: 9816657yk2730 Код товара: 105834
Под заказ

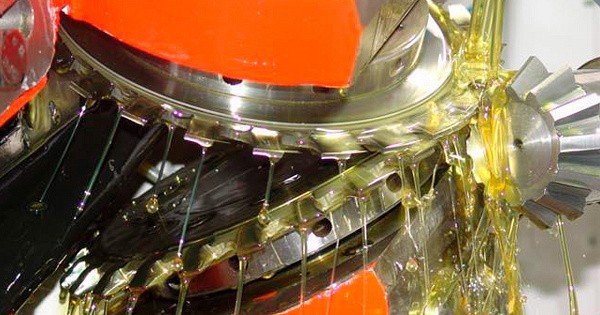

Станок предназначен для черновой или чистовой обработкипрямозубых конических зубчатых колес*и особенно подходит для нарезания зубчатых колес с корончатыми зубьями.
Станок подходит для нарезки шестерен, используемых в коробках передач, редукторах, прецизионных трансмиссиях и т. д., а также для нарезки дифференциалов, используемых на задних мостах автомобилей класса люкс.
* Точность обработки станка может достигать 6 класса по стандарту GB.
Область применения

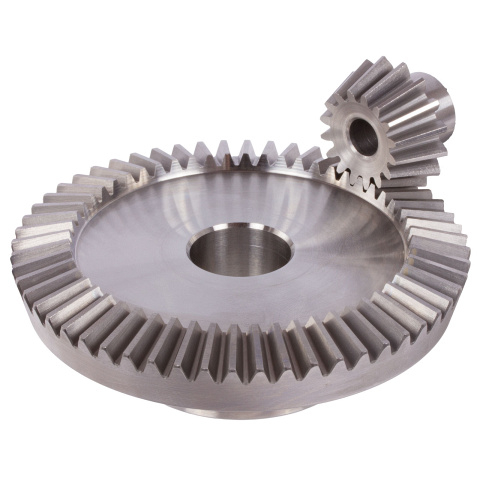

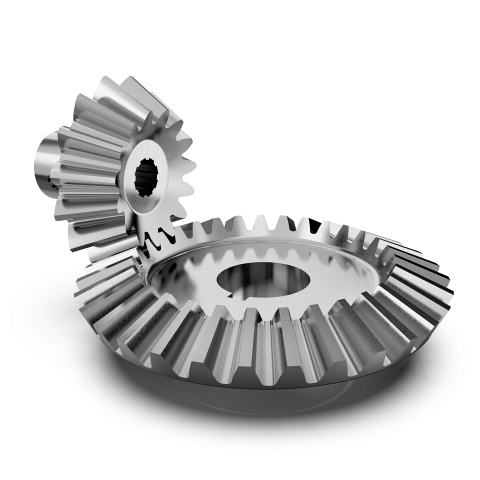

Станок подходит для нарезки шестерен, используемых в коробках передач, редукторах, прецизионных трансмиссиях и т. д., а также для нарезки дифференциалов, используемых на задних мостах автомобилей класса люкс. Конические зубчатые колеса и шестерниСхемы обработки
Конструктивные особенности
| Система ЧПУ Станок оснащен системой ЧПУ SIEMENS 828D, которая контролирует до 4 осей и выполняет одновременный контроль движения по 3 осям. | |
| Сервомотор Частота вращения главного шпинделя регулируется бесступенчато посредством сервомотора. | |
| Электронный маховик Выставление инструмента и регулировки фрезы могут быть выполнены через электронный маховик (MPG). | |
| Кронштейн со сдвоенной фрезой Кронштейн со сдвоенной фрезой имеет особую конструкцию, чтобы гарантировать необходимое пространство и при этом отвечать требованиям по жесткости. | |
| Высокоточные червячные пары Салазки и рабочая головка управляются с помощью высокоточных червячных пар. Вся структура станка его трансмиссия спроектированы с большим запасом прочности и жесткости. | |
| Электрические компоненты Система управления, основные электрические компоненты, подшипники и уплотнительные компоненты импортируются, чтобы обеспечить надежность машины и долгий срок службы. Станок имеет отдельно стоящий герметичный электрический шкаф, оснащенный устройством контроля температуры. | |
| Закрытая рабочая зона Станок оборудован полностью закрытой рабочей зоной с открывающейся дверью и автоматическим конвейером для уборки стружки. |
Комплектация
Стандартная
Дополнительная
Технические характеристики
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens |
| Макс. диаметр заготовки, мм | 300 |
| Макс. модуль заготовки, мм | 8 |
| Общая мощность, кВт | 16 |
| Частота вращения шпинделя, об/мин | 800 - 1500 |
| Тип зуба | Прямой |
| Тип производимых колёс | Конические прямозубые |
| Мощность главного привода, кВт | 3,7 |
| Диаметр фрезы, мм | 254 |
| Максимальная длина делительного конуса , мм | 160 |
| Максимальный модуль заготовки, мм | 8 |
| Угол наклона (при угле наклона вала 90°) | 5°42′ ~ 84°18′ |
| Максимальное передаточное отношение (при угле наклона вала 90°) | 1:10 |
| Максимальный диаметр заготовки, мм | 300 |
| Максимальная ширина зуба заготовки, мм | 40 |
| Количество зубьев заготовки, шт | 5 - 150 |
| Максимальный угол регулировки режущей головы, ° | 9 |
| Расстояние от торца шпинделя заготовки до оси фрезерного шпинделя, мм | 70 - 390 |
| Время, необходимое для обработки одного зуба , сек | 4 - 69 |
| Скорость резания инструмента, м/мин | 30 - 85 |
| Диаметр конического отверстия шпинделя заготовки, мм | 100 |
| Конус отверстия шпинделя заготовки | 1:20 |
| Максимальный угол поворота люльки , ° | 30 |
| Мощность двигателя охлаждающего насоса, кВт | 0,25 |
| Скорость двигателя охлаждающего насоса , об/мин | 2800 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Длина, мм | 4000 |
| Ширина, мм | 2180 |
| Высота, мм | 2400 |
| Вес брутто, кг | 8000 |
| Длина, мм | 2400 |
| Ширина, мм | 1800 |
| Высота, мм | 1800 |
| Вес, кг | 8000 |
