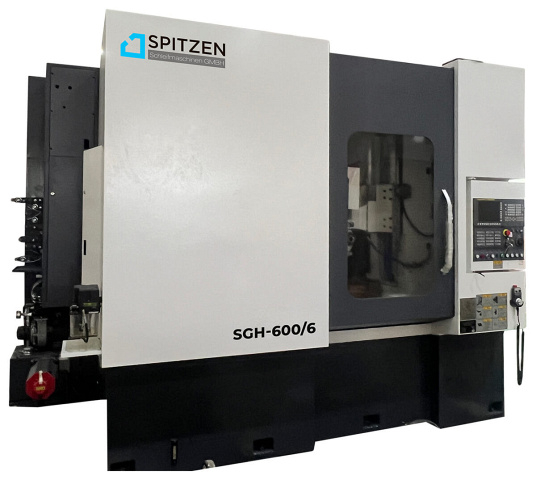

Зубофрезерный станок с ЧПУ SPITZEN SGH-600/6
(голосов 0)
Артикул: 9999097sgh_600_6 Код товара: 105896
Под заказ
Зубофрезерный станок, работающий по методу непрерывной обработки (обкатка) и обработки методом копирования, предназначен для нарезания цилиндрических прямозубых и косозубых колес или слегка конических колес, червячных колес, шлицев и т. д. Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и т.д.
Область применения SPITZEN SGH-600/6
Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и т.д.
Схемы обработки SPITZEN SGH-600/6
Конструктивные особенности SPITZEN SGH-600/6
| 6 управляемых осей Данный станок имеет 6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C или X, Y, B, C) скоординированным управлением. |
|
| Электронный редуктор (EGB) Выполнение индексных и дифференциальных компенсационных движений осуществляется с помощью электронного редуктора (EGB). Производительность такого станка в 2-5 раз выше по сравнению с обычными зубофрезерными станками. В станке присутствует функция диагностики ошибок, а так же мониторинг перегрузки шпинделя и аварийная сигнализация. |
|
| Защита при экстренном отключении питания Станок так же имеет функцию защиты при экстренном отключении питания. При отключении электричества фреза быстро отводится, чтобы избежать столкновения с деталью. |
|
| Симметричная конструкция станины Симметричная конструкция станины обеспечивает стабильный температурный баланс. Основные литые элементы станины и колонны имеют двустенную конструкцию, усиленную ребрами жесткости, благодаря чему достигается высокоэффективная высокоскоростная обработка. |
|
| Направляющие скольжения по осям X и Z Направляющие скольжения по осям X и Z имеют большую ширину, закалены и покрыты износостойким полимерным материалом для предотвращения преждевременного износа. Системы линейных рециркуляционных роликовых направляющих предварительно нагружены, что обеспечивает высокую жесткость и точность направляющих. |
|
| Мощный привод На станке установлен мощный привод червячной фрезы. Шпиндель установлен на высокоточных импортных подшипниках, выдерживающих повышенные нагрузки при резании. Передача вращения от двигателя на вал фрезы осуществляется с помощью прецизионной зубчатой передачи. Передача имеет механизм устранения зазора для повышения точности и жесткости. Фрезерный узел оснащен автоматическим зажимным устройством фрезерной оправки. |
|
| Рабочий стол Рабочий стол установлен на радиально-упорном подшипнике качения и приводится во вращение посредством сдвоенной червячной передачи, что гарантирует высокую статическую и динамическую жесткость и точность вращения без люфтов. |
|
| Гидравлическая система станка Гидравлическая система станка, система смазки и система охлаждения полностью независимы. Система охлаждения оснащена устройством охлаждения масла и использует охлаждающий насос высокой производительности для полноценного охлаждения инструмента. |
|
| Автоматическое устройство для смыва Станок оснащен автоматическим устройством для смыва, которое быстро удаляет горячую стружку из зоны обработки в бак очистки СОЖ, а магнитный фильтр автоматически удаляет стружку из системы очистки. |
|
| Защитное ограждение Для предотвращения утечки паров СОЖ, образующихся при нагревании инструмента, станок оснащен полностью герметичным защитным ограждением кабинетного типа и уловителем масляного тумана. |
|
| Стандарт точности GB/T10095.1-2008 Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008. Станок выдерживает высокие ежедневные нагрузки, гарантируя при этом высокопроизводительную обработку. При использовании фрезы со специальным покрытием скорость резки может достигать 180 м/мин. |
|
| Масляный кондиционер на гидростанцию Дополнительно можно поставить масляный кондиционер на гидростанцию, чтобы обеспечить постоянную температуру масла в гидравлическом контуре и термическую устойчивость станка (рекомендуется в жарких регионах или местах эксплуатации с повышенной температурой воздуха). |
Комплектация SPITZEN SGH-600/6
Стандартная
- Электрическая система - Система управления ЧПУ: Siemens 828D;Интерфейс RS-232;Герметичный электрический шкаф с кондиционером;Независимая поворотная панель управления;Импортные электрические элементы.
- Гидравлическая система - Независимая гидравлическая система;Основные гидравлические компоненты производства Тайвань;Сигнализатор уровня масла и низкого давления в баке гидравлического масла.
- Система смазки - Раздельные циркуляционная и централизованная системы смазки;Централизованная смазка ШВП и главных направляющих;Регулируемый интервал времени смазки;Циркуляционная смазка деталей трансмиссии и подшипников;Сигнализатор уровня масла в смазочном баке.
- Система охлаждения - Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода;Оснащена устройством удаления стружки;Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.
- Защита машины - Защитная дверь открывается или закрывается вручную;Защитная дверца станка оснащена электронным замком и блокировкой запуска станка. Станок можно запустить только при закрытой защитной дверце, а во время обработки работает блокировка на открытие двери;Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;Электростатический уловитель масляного тумана;Смотровое окно и подсветка в рабочей зоне для удобства оператора;Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.
- Набор инструмента для установки станка и аксессуары - Оправка для установки фрезы;Виброопоры.
- Технические документы - Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);Информация о системе ЧПУ;Сертификат;Список запасных частей.
Дополнительная
Технические характеристики SPITZEN SGH-600/6
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens |
| Макс. частота вращения стола, об/мин | 35 |
| Макс. диаметр заготовки, мм | 600 |
| Макс. модуль заготовки, мм | 16 |
| Общая мощность, кВт | 45 |
| Частота вращения шпинделя, об/мин | 80 - 500 |
| Макс. угол поворота фрезы, ° | ± 45 |
| Тип зуба | Прямой, косой |
| Макс. перемещение червячной фрезы, мм | 200 |
| Тип производимых колёс | Цилиндрические прямозубые и косозубые |
| Макс. вертикальное перемещение фрезерного узла, мм | 400 |
| Расстояние между осью вала фрезы и осью стола, мм | 45 - 405 |
| Расстояние от оси вала фрезы до поверхности стола, мм | 280 - 680 |
| Макс. размер червячной фрезы Ø х L, мм | 200 х 240 |
| Мин. перемещение по осям X / Y / Z, мм | 0,001 |
| Мощность главного привода, кВт | 18 |
| Общая мощность, кВА | 50 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Длина, мм | 3894 |
| Ширина, мм | 3657 |
| Высота, мм | 3000 |
| Вес, кг | 21 500 |
