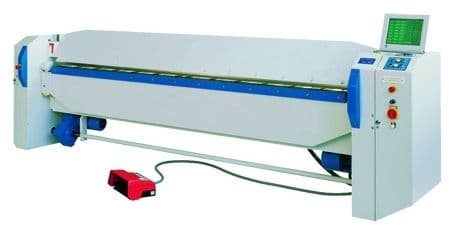

Электромеханический листогиб Schechtl MAX 310

Электромеханический листогиб Schechtl MAX 310

Компания 'Невастанкомаш' представляет вашему вниманию электромеханический листогиб Schechtl MAX 310 - надежное и мощное оборудование для изготовления гибких листов из металла. Этот листогиб обладает рядом преимуществ, которые делают его отличным выбором для промышленных предприятий.

Преимущества:

• Высокая производительность - Schechtl MAX 310 обеспечивает быструю и точную гибку листов металла.
• Простота использования - благодаря электромеханическому приводу, этот листогиб легко настраивается и управляется.
• Надежность и долговечность - высококачественные материалы и сборка гарантируют долгий срок службы оборудования.
• Гарантийное обслуживание - компания 'Невастанкомаш' предоставляет гарантийное обслуживание и техническую поддержку для всех поставляемых товаров.

Назначение и сферы применения:

Электромеханический листогиб Schechtl MAX 310 предназначен для гибки листов металла различной толщины и формы. Он идеально подходит для производства кровельных и фасадных элементов, вентиляционных систем, металлических коробов и других изделий из металла. Этот листогиб находит применение в промышленности, строительстве, рекламе и других отраслях.

Приобретите электромеханический листогиб Schechtl MAX 310 от компании 'Невастанкомаш' и улучшите производственные процессы на вашем предприятии уже сегодня!

Электромеханический листогиб Schechtl MAX 310 с рабочей длиной 3100 мм предназначен для гибки стального листа (400 МПа) толщиной до 1.5 мм.

Конструктивные особенности MAX 310

Конструктивно электромеханический листогиб SCHECHTL MAX 310 состоит из жёсткой сварной рамы, прижимной и гибочной траверс. Элементы управления фирмы Moeller, а привод от мотор-редуктора фирмы SEW. Подшипники прижимной и гибочной траверс, практически, не требуют технического обслуживания. Максимальный подъём прижимной траверсы над опорной балкой 140 мм. Лист зажимается при опускании прижимной траверсы, сила зажима регулируется с обеих сторон. Кромка прижимной планки имеет угол 20°. Электромеханический листогиб наделён опцией быстрой настройки гибочной траверсы на толщину обрабатываемого листа и необходимый радиус гибки, а также возможность установки сегментных наладок для гибки коробов. Все модели электромеханического листогиба SCHECHTL MAX комплектуются рабочими накладки 68х10мм и 68х24мм для гибочной траверсы и дополнительно могут быть укомплектованы разного вида накладками для прижимной траверсы. По желанию заказчика электромеханический листогиб SCHECHTL MAX комплектуется либо опорной решёткой, либо задним упором. Механика листогиба рассчитана на длительную профессиональную эксплуатацию. Электромеханический листогиб SCHECTEL MAX выпускается с 3-мя типами управления: CTD, ECT, CNC.

STD управление: ручная настройка угла гибки по кольцевой шкале потенциометра, ручная настройка заднего упора, запуск в работу ножным выключателем.

ECT-управление: установка по сенсорному экрану длины отгибаемого элемента, угла гибки, высоты подъёма верхней траверсы над отогнутой стороной; возможность сохранения в памяти 200 программ, каждая из 36 элементов; просмотр изделия в объёмном изображении; каждому профилю может быть присвоен своё обозначение; функция копирования профиля; запуск в работу ножным выключателем. Привод заднего упора посредством зубчатого ремня, глубина установки до 750 мм; точность установок 0,3 мм; шесть задних упорных пальцев; задняя упорная планка из алюминия.

CNC-управление (СNC S-Touch): графическое изображение процесса гибки выбранного профиля; графическое изображение положения вложенной жести перед каждым изгибом; руководство оператору с момента включения станка, каждый рабочий шаг поясняется наглядным графическим изображением; корректировка профиля в режиме "он-лайн"; проведение коррекции углов изгиба для всей программы, а также коррекция программ изгиба для отдельных углов; повторные программы гибки специальных радиусов; быстрый режим ввода для уникальных изгибов; ввод глубины установки листа, угла изгиба, высоты остатка, поворот конверта; на сенсорном экране листогиба возможен поиск профиля по обозначению, по эскизу или по поперечному сечению. Программа для персонального компьютера листогиба с 22 дюймовым цветным сенсорным монитором высокого разрешения позволяет иметь: объёмное графическое изображение; для обеспечения передачи программ USB-порт ; внутреннюю память для более 3.000 программ; свободный выбор именных программ с цифровым и буквенным обозначением профилей; библиотеку гибочных накладок; электронную регулировку прижимной траверсы на заданную толщину листа; учёт количества сделанных деталей, машинного времени, сохранение данных в памяти; выбор языка: немецкий, английский, русский; регулировку глубины установки заднего упора 6–1000 мм с приводом от электродвигателя.

Преимущества

Листогибочная машина MAX 310 является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому скорость прижима заготовки составляет 50 мм/сек. Гибочная балка поворачивается со скоростью 80°. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Высота подъема прижимной балки 140 мм, позволяет удобно размещать заготовку. Предусмотрены следующие варианты исполнения:

• MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
• MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
• MAX xxx/ECT - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен моторизованным задним упором 750 мм, точность 0,3 мм
• MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором 1000 мм, точность 0,1 мм

Технические характеристики Schechtl MAX 310

Базовая комплектация MAX 310

• Станок с накладками гибочной балки 68/10 и 68/24
• Блок ножного выключателя
• Трехфазная вилка стандарта EU/16А с кабелем 5 м
• Острокантная накладка прижимной балки 20° R=1 мм

Опции MAX 310

• Задний упор 500 мм или 750 мм
• Задний упор 500 или 750 мм с поддержкой тонкого листа
• Сегментный инструмент прижимной балки h=55 или 93 мм с монтажной шиной
• Сегментный инструмент прижимной балки h=107 мм с быстросъемной монтажной шиной
• Второй блок ножного выключателя
• Дополнительные варианты накладок на прижимную и гибочную балки
• Моторизованный задний упор с пневмоприводом 1500 мм, 2000 мм, 3150 мм для станков с CNC управлением

• Длина стола, мм 3100
• Ширина обработки, мм 3100
• Уци Нет
• Толщина, мм 1,5
• Масса, кг 2325
• Модель MAX 310
• Производство Германия
• Type Электромеханический листогиб
